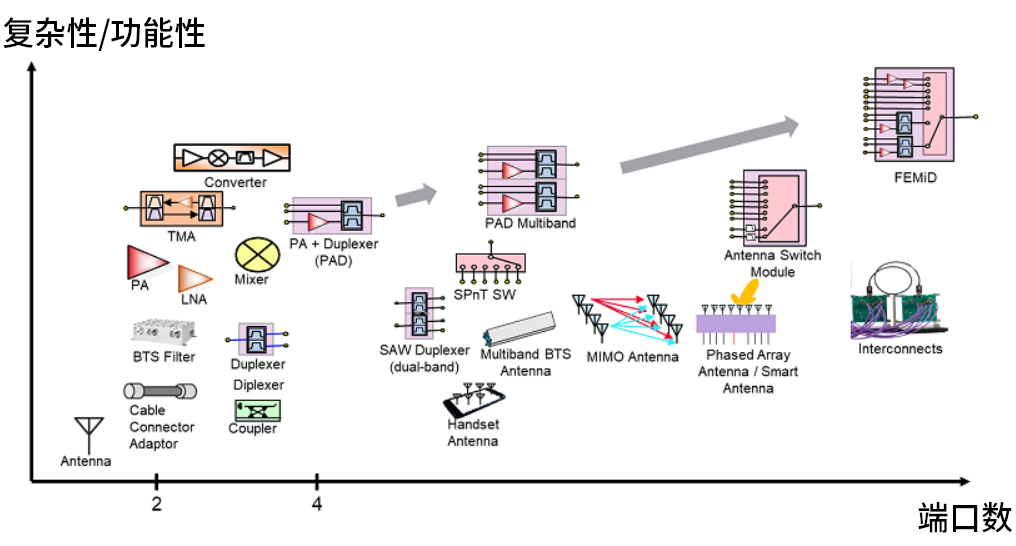

2025-04-14? ? ? 早期的通信設備通常采用的是多個分立元器件，包括濾波器、功放、雙工器等。隨著5G時代的到來，為實現高速率、低延遲、廣泛連接的要求，采用了MIMO、多天線等技術，從而要求元器件的尺寸越來越小、集成度越來越高，例如射頻前端模塊，就是將天線開關、放大器、雙工器、濾波器等集成在一起，元器件開始朝著多端口、高度集成化、更加復雜的方向發展，技術的復雜性呈指數級增長，因此也給相應的測試帶來了諸多挑戰。
1.?測試的參數越來越多。
傳統元器件測試通常只需測S參數等。5G時代元器件測試，除了S參數之外，更是增加了諸如EVM、ACP等調制失真性能的分析要求，測量參數急劇增加。
2.?測試效率要求更高。? ?
多端口元器件的測試量很大，要求測試效率必須很高，否則就需要非常長的時間才能完成整個測試。
3.?測試精度、穩定性要求更好。
相較于傳統元器件，5G時代的多端口器件對于測試系統提出了更高的要求。專門為多端口測試而優化設計的測試設備，可以保證測試結果的高精度、高穩定性。
傳統的多端口元器件測試，通常采用
1)
2端口或者4端口網絡分析儀進行多次測量
【優點】
方法簡單、儀表成本低。
【缺點】
測試時間超長、過程復雜。
2)

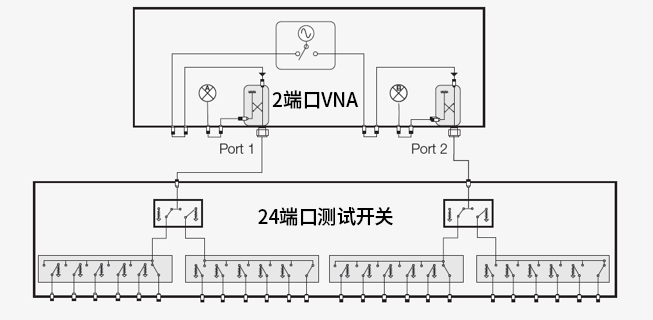

基于網絡分析儀和開關矩陣的多端口測試系統
【優點】
一次連接所有端口，無需改變連接。對于動態范圍和精度要求不高的測試場景，具有較低的成本。
【缺點】
系統動態范圍下降，測試精度和穩定性不高，測試時間長、過程復雜，校準困難。

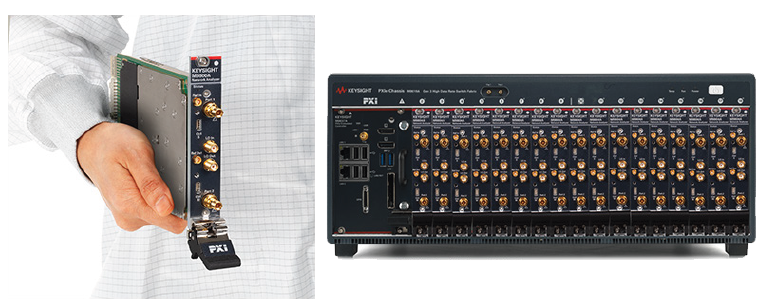

基于PXI架構的模塊是一個完整的VNA，通過級聯和同步可以創建一個完整的多端口測試系統，也可以將模塊配置為具有多個獨立VNA的多站點測試系統。配置的靈活性意味著可以輕松更改設置以滿足不同的測量需求，提高測試吞吐量。

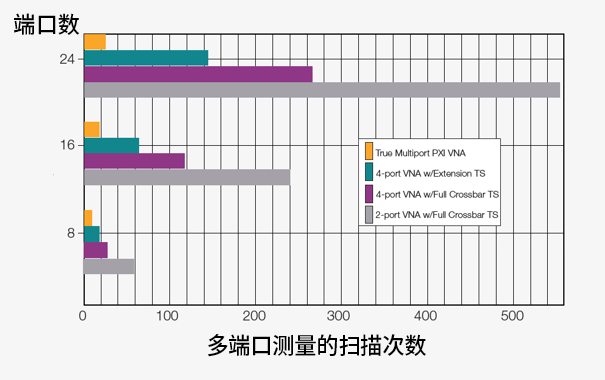

除了易于配置之外，多端口VNA與基于開關的測試系統相比還具有顯著的測量速度和性能優勢?；陂_(kāi)關測試裝置的VNA需要執行多次單獨的掃描，以將測試信號連接到每個 DUT端口。隨著待測件端口數量的增加，傳統的2端口或4端口VNA所需的掃描次數、時間急劇增加，而多端口VNA的優勢就突顯出來了。
多端口VNA可以快速進行掃描。基于開關的測試系統的開關衰減會降低動態范圍，尤其是在較高頻率的時候。多端口VNA始終如一的寬動態范圍意味著可以使用更寬的中頻帶寬更快地進行掃描，大大提高測試速度。
多端口VNA縮短了校準所需時間。采用固態開關的測試系統很容易受到溫度的影響，必須經常進行校準以確保測量精度。校準導致的停機時間會嚴重影響吞吐量；而多端口VNA具有較長校準間隔，可減少校準時間，提高測試速度，降低測試成本。
