源表（Source Meter Unit,?SMU）廣泛用于半導體器件、材料、醫療、發光器件與光通信等行業，測量器件的伏安（I-V）特性曲線、絕緣材料的電阻值（電阻率）、電容的絕緣電阻（漏電流）、光電器件的暗電流或者L-I-V等。
源表的名稱已經清晰的告訴我們，它包含了高精度電源輸出和測量，但它僅僅是電源和萬用表的簡單拼湊嗎？為了簡要說明這個問題，我列出了源表的以下幾個典型的應用場景：
?
在測量絕緣材料的電阻值（GΩ/TΩ）或二極管的反向漏電流時，通常給被測件DUT施加電壓激勵，并測量對應的電流；
?
在測量常規小電阻，或者驅動LED發光二極管時，通常給DUT施加電流激勵，測量對應的電壓值；
?
測量電容器、鋰電池等具備儲能特性器件時，會對其進行充放電的同時，連續記錄電壓和電流。
通常源表都具備電壓源Vs、電流源Is、電流表IM、電壓表VM四種功能，而且能夠任意搭配激勵源和測量功能，按照被測DUT特征選擇對應的模式。如下圖所示：
和直流電源稱輸出端子V+、V-不同，源表SMU通常將源的輸出端子稱為High Force、Lower Force。因此，源和測量的組合有：VFIM、VFVM、IFVM、IFIM（V/I激勵F + V/I測量M）。

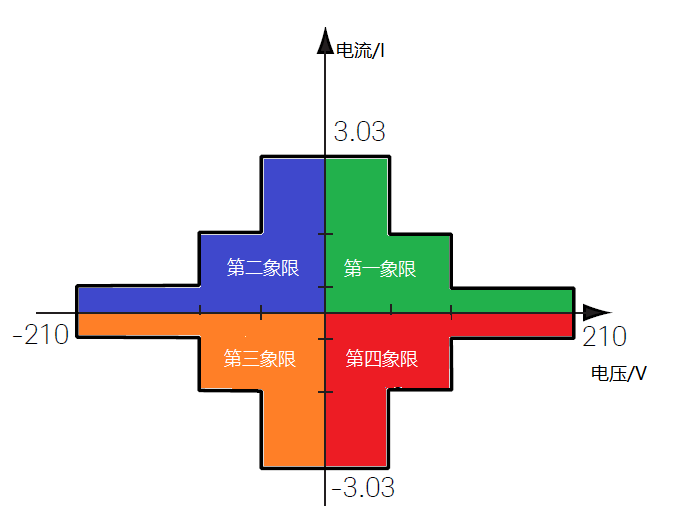

由電壓和電流形成的直角坐標系中，按照電壓V的正負和電流I的正負，可以得到下圖 V/I的四個象限，大部分源表可以工作在任意的象限。
?
DC直流電源— 第一象限；
?
DC直流電阻負載— 第四象限；
?
AC交流電源阻性負載— 第一、三象限；
?
FG函數發生器— 第一、三象限。
通常源表SMU采用的都是施加恒定的直流電壓，同時進行電流的測量。如絕緣材料高阻、電容器的絕緣電阻的測量等。

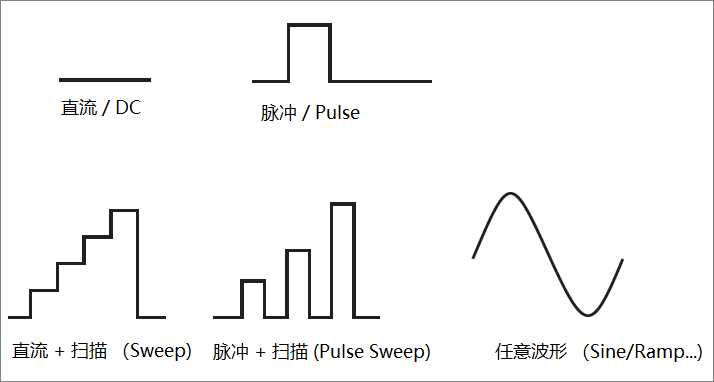

但很多被測件DUT的測量需要施加特定的激勵波形，如二極管的IV特性測量，需要在指定的電壓或電流范圍內，逐點改變電壓V或電流I的值，并測量出對應的I或V，畫出曲線；在測量VSCEL、MOSFET等激勵電流較大器件時，為避免器件特性變化甚至熔斷，也通常會采用脈沖替代直流激勵等；鋰電池的交流內阻ACR測量，需要給電池注入特定頻率和幅度的電流正弦波；

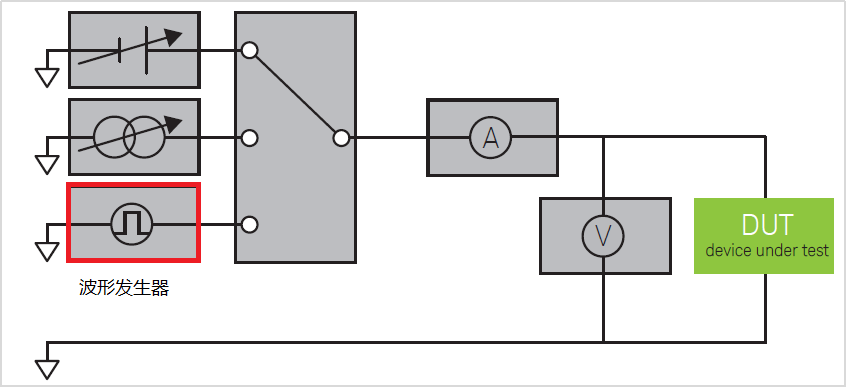

是德科技的B2900、M9600等系列源表，內置波形發生器功能，配合強大的觸發機制、可輕松實現直流、脈沖、掃描以及任意自定義波形激勵。

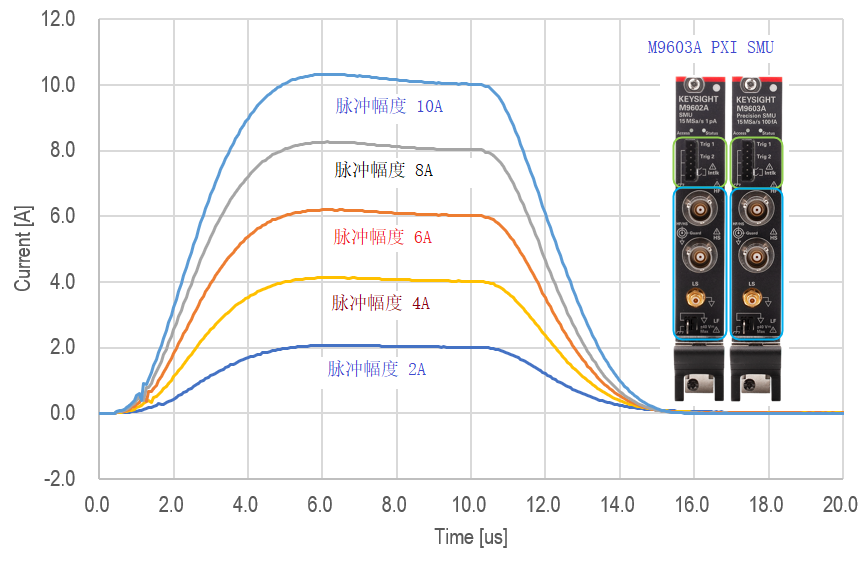

需要注意的是，源表SMU的脈沖電壓和電流最小脈沖寬度、上升/下降沿的典型指標，以 B2900系列源表為例，可以到達10A/100uS級的電流脈沖、或210V/1mS級的電壓脈沖；而M9603A PXI高速源表可以輸出10A/10uS的電流脈沖。

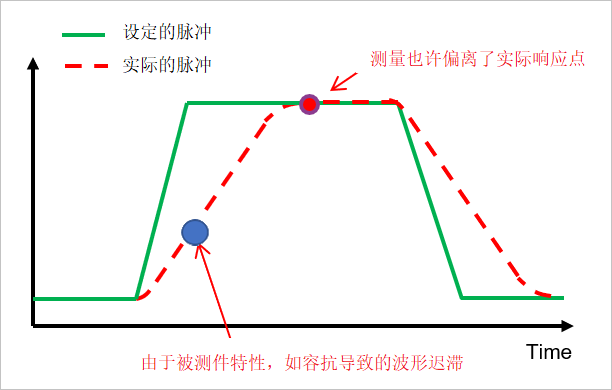

源表的精度固然極高，但在脈沖激勵或IV掃描時，如果不明確被測件的特性，就很有可能測量結果與真實值存在非常大的偏差。如下圖所示，當測量點為藍色圓圈●區域時，測量結果偏離實際響應點；

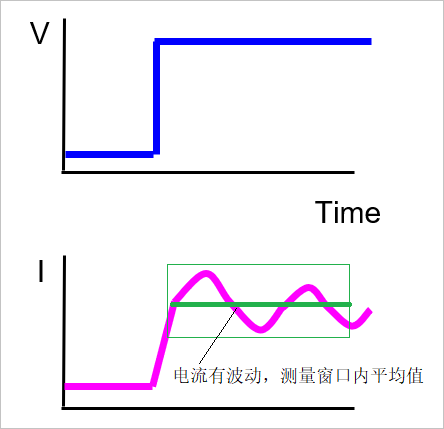

再看下圖時，響應隨機波動或存在噪聲，需要增大測量積分時間消去波動或噪聲影響。
因此，精確測量出被測件DUT在激勵下的電壓和電流響應波形是非常重要，然而借助傳統示波器來觀察源表測量領域的電壓或電流波形，但由于示波器的分辨率、靈敏度、噪聲等問題，這種努力往往徒勞！

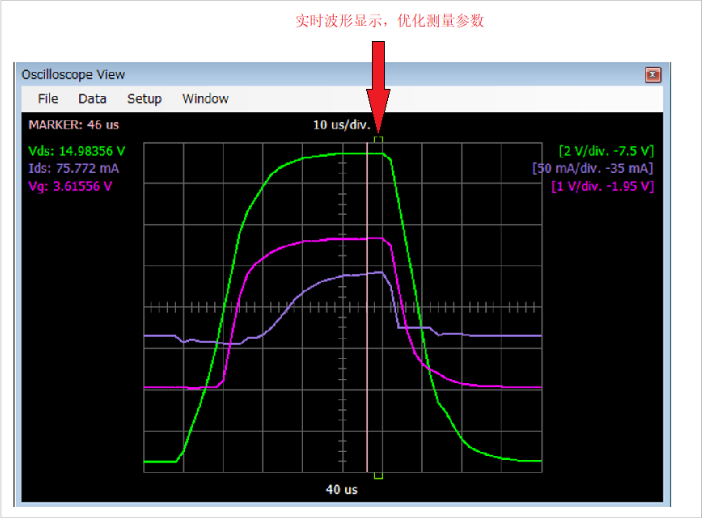

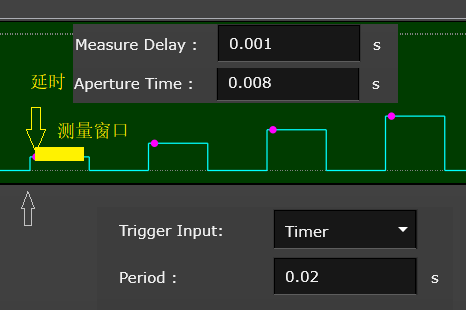

B2900、M9600等系列源表內置采樣速率高達15MSa/s的高分辨率數字化儀，靈活的源、測量觸發機制，以及Quick IV 軟件，可以輕松定制測量的起始位置和測量窗口長短。
以上介紹了源表SMU的功能單元，包括四象限的電壓源或電流源，電壓表或電流表，脈沖或任意波形發生器，精密電壓和電流示波器，電壓或電流掃描儀等。
二極管、三極管、光電傳感器、MOS-FET等半導體器件或材料，由于介于絕緣體和導體的特性，電流范圍非常大，固定的一個量程不可能覆蓋。許多的源表SMU具備自動量程功能，源表會依據被測信號的大小自動改變其量程，以覆蓋超大的量程挑戰。最新上市的M9603A與M9615A PXI SMU源表，更是采用了專利的“無縫量程切換”技術，進一步節省量程切換時間以及由于量程切換帶來的信號影響。
多通道源表應用也非常的典型，是德科技提供單/雙通道臺式源表B2900，M9600?PXI源表模塊配合M9018B（18插槽機箱）搭建高達85通道源表系統，或者B1500半導體參數分析，最多支持10個模塊。

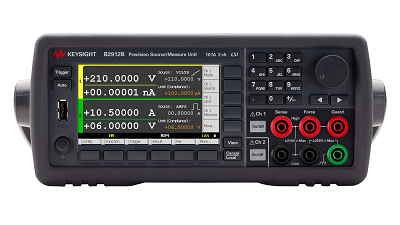

B2900B 精密源表

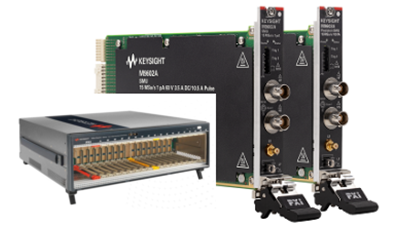

M9600A PXI 源表模塊

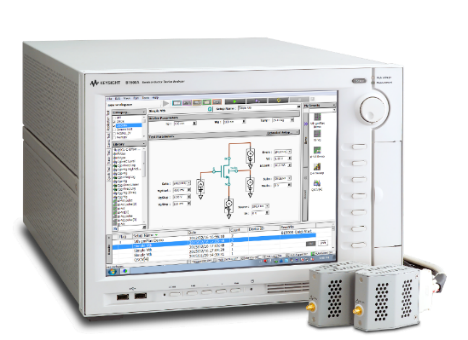

B1500A 半導體參數分析儀

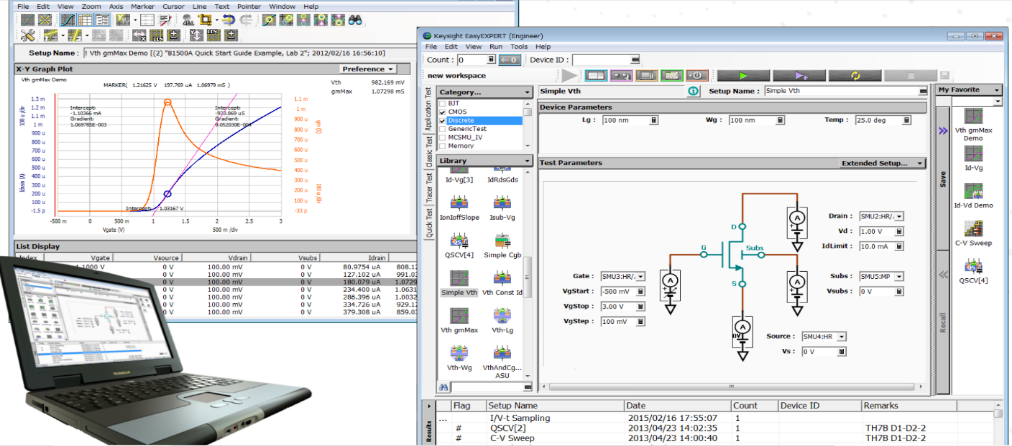

Easy Expert內置豐富半導體器件和測試項模型庫，讓您與最頂尖的芯片公司站在同一起跑線上，并且極短時間內就成為半導體測試專家！
Easy Expert軟件支持B1500A半導體參數分析儀，B1505A/B1506A功率器件參數分析，B2900系列臺式源表等硬件，可安裝于外部電腦PC上，并通過第三方軟件對Easy Expert進行控制。

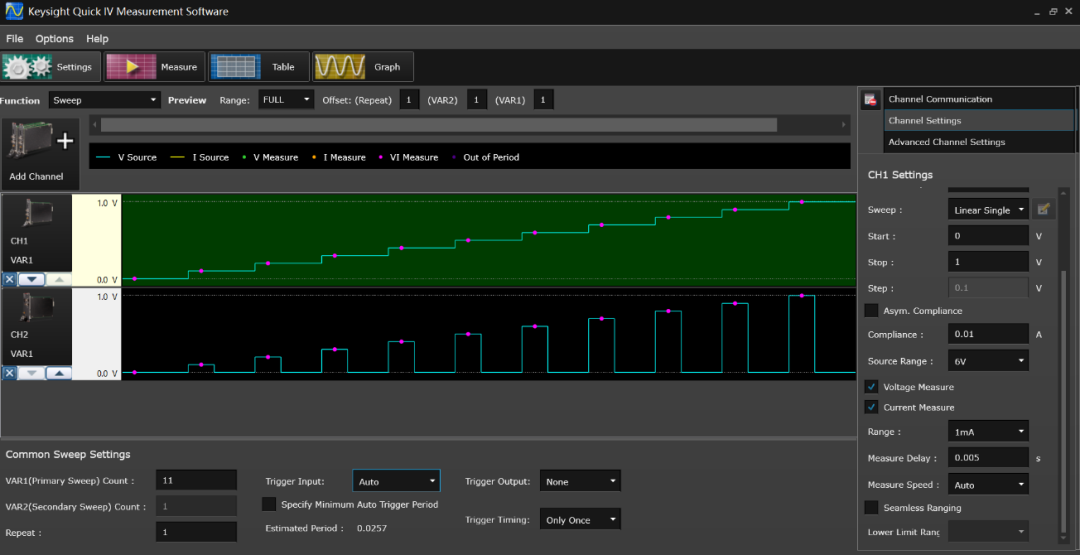

Quick IV Measurement Software 軟件，操作簡單、圖形清晰，支持一鍵式I-V伏安特性掃描等，支持B2900系列臺式源表和M9600 PXI 模塊化SMU。

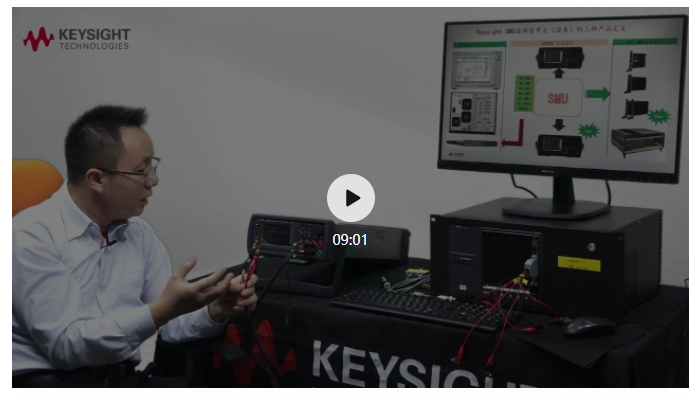

視頻一：
了解源表和測量應用

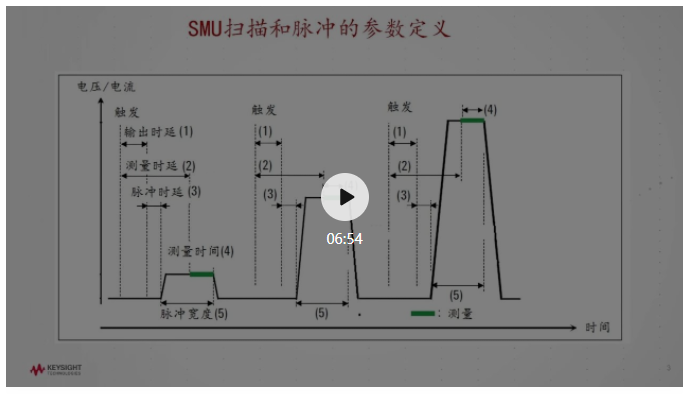

?視頻二：
Quick-IV?控制軟件和PXI模塊化源表
如要了解活動詳情，請來電咨詢：
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 400-018-5117（上海精測電子有限公司）；
????????????????????????????????????????????????400-816-5155（深圳精測實業發展有限公司）；
?????????????????????????????????????????????????025-58838327（南京精測國際貿易有限公司）。
------轉自是德科技
