在本期的推文中，將會為大家介紹當直流穩定化電源在恒壓動作的情況下使用時，由于配線的影響從而導致輸出變得不穩定的原因以及其對策。
![]()
如何穩定的運作
1
將負載電纜合并(或相互連接布線)，使電感成分最小化
2
將感測線合并消除噪聲的混入，使電感成分最小化。推薦使用帶屏蔽包覆層的雙絞線。
3

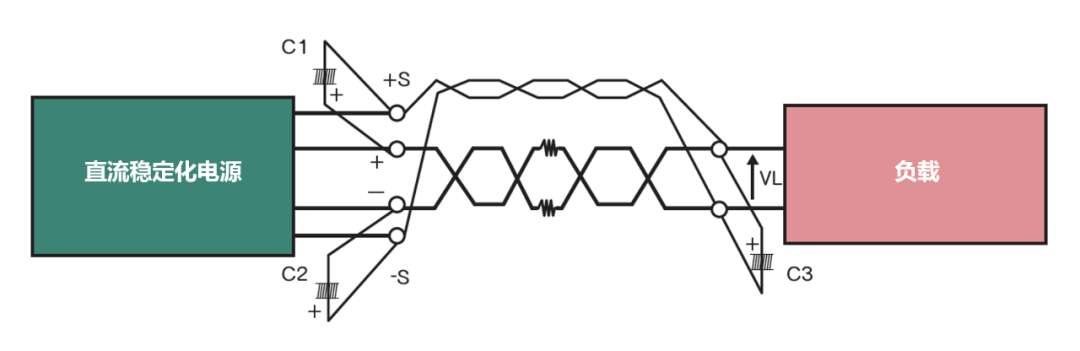

如需要進一步改善的話，請?jiān)谳敵龆俗优c傳感端子間插入C1、C2 (詳情請見下圖)。這樣可以鈍化負載端的高頻率的電壓變動的靈敏度。因?yàn)榭梢允垢哳l率的響應鈍化，所以負載端的變動可能會變大，為了改善這一點，建議可以像下圖所示一樣插入負載端的電解電容器C3。
一般直流穩定化電源在正常的使用狀態下是會穩定的運作。但是，根據使用方法的不同，該電源的輸出電壓也會變得不穩定，甚至有時還會發生變動。在本期的推文中，將會為大家介紹當直流穩定化電源在恒壓動作的情況下使用時，由于配線的影響從而導致輸出變得不穩定的原因以及其對策。
受配線影響導致輸出不穩定的原因
與短負載電纜相比，長負載電纜具有更大的電感成分。在這樣的狀態下若是流過陡峭的大電流時，負載端則會產生陡峭的負載變動。另外，如果使用遙控感測時，即使負載電纜有電感成分、阻抗成分，遙控感測功能也會將電壓調整至設定電壓。但是，由于配線的電感，根據機器的不同有時會發生振蕩現象。該電壓的急劇變動對于負載來說是發生誤動作的原因之一，并且在電纜中流動的電流的急劇變化也將會散布電磁噪聲。這些現象也很會使整個系統的運行變得不穩定。如何穩定的運作
如果使用中的直流電源有發信現象等不穩定的情況時，可以嘗試以上方法，也許可以穩定的使用直流電源。
-
