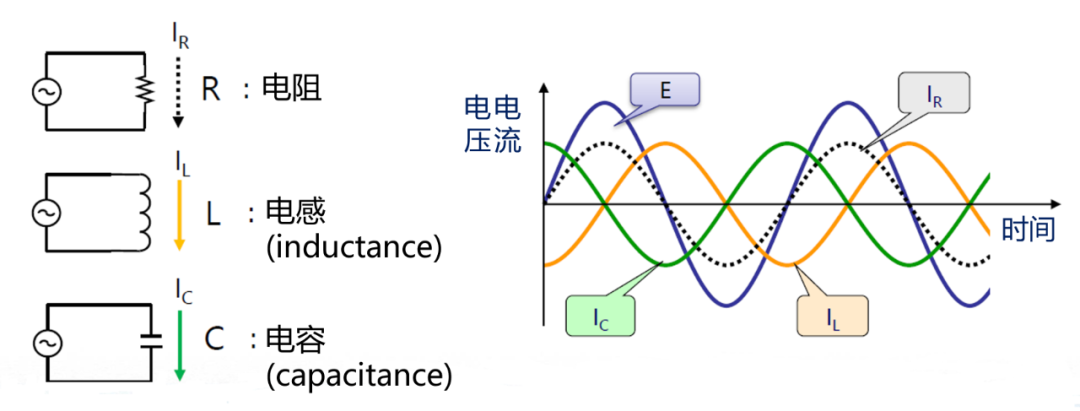

通常我們所使用的電器都是由等效的電阻(resistance)、電容(capacitance)、電感(inductance)所構成的。而電壓與電流的相位差是各不相同的。
※ 電阻IR與電壓是同相位
※?電感負載的電流IL與電壓相比延遲90°
※?電容負載的電流IC與電壓相比提前90°

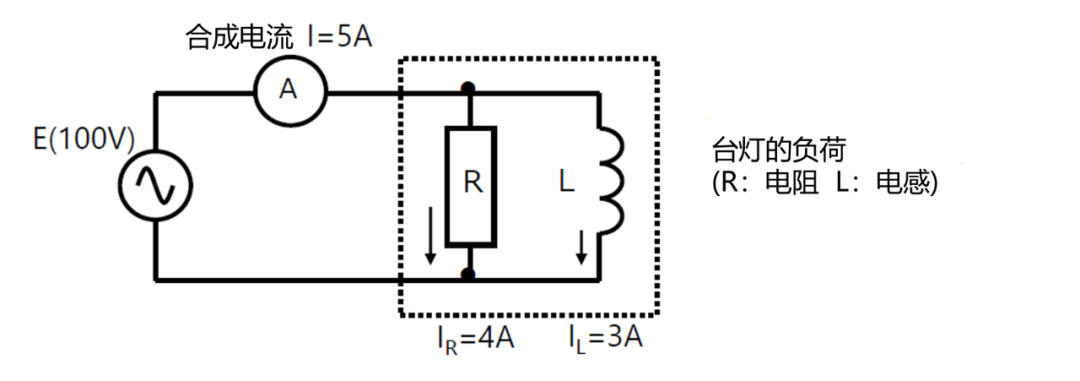

上圖為在日常生活經常會使用到的臺燈的簡易電路圖。電壓E＝100V，在電阻中流動的電流IR＝4A，在電感中流動的電流IL＝3A時，合成電流I的大小為交流的5A。這是為什么呢？
(直流電源時，電流為4A＋3A＝7A)

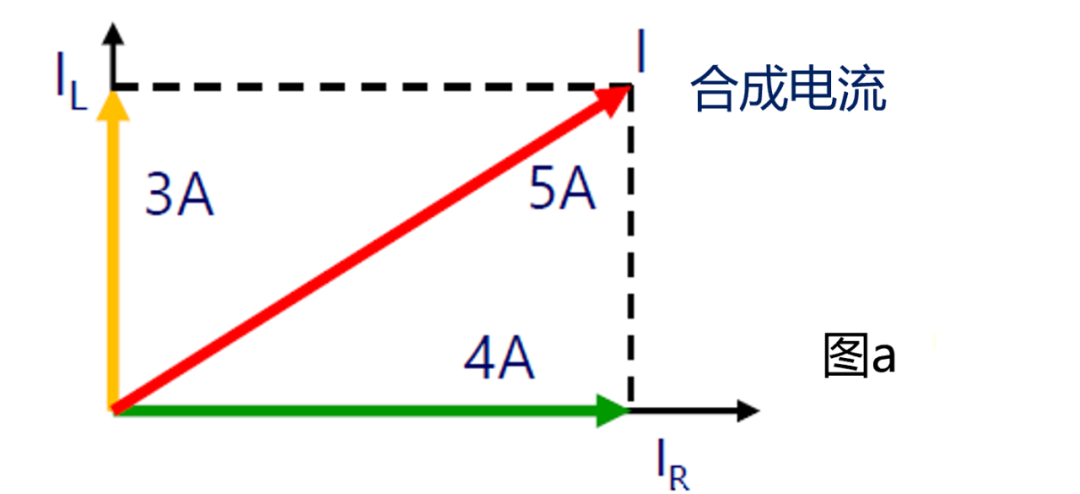

在臺燈中流動的電流如上圖a所示，在阻抗中流動的電流IR與電感中流動的電流IL的合成電流為5A。

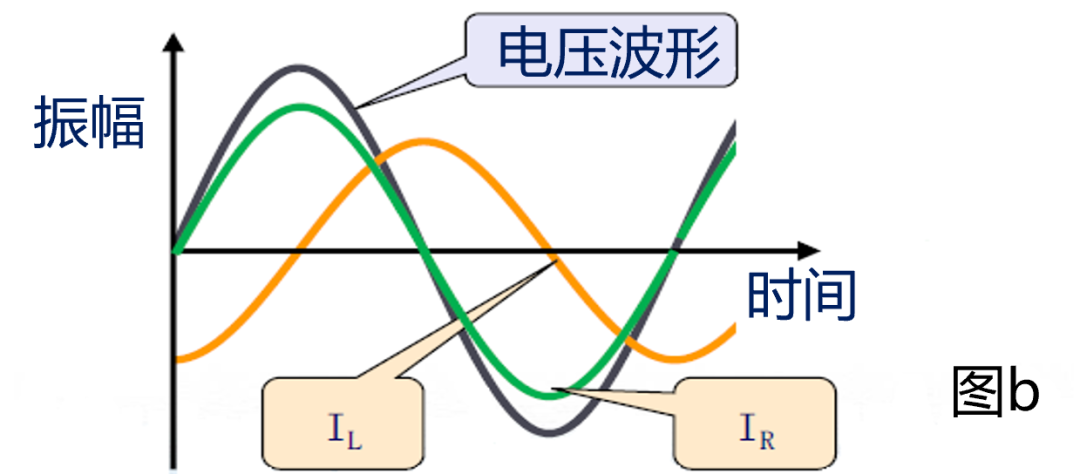

在電感中流動的電流波形與在電阻中流動的電流的電壓波形的位相如圖b所示，延遲90°。

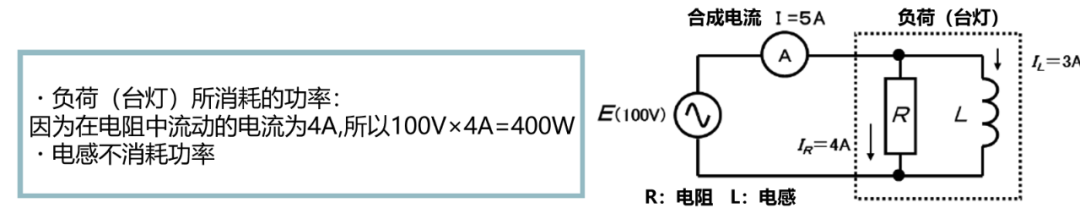

《被消耗的功率》
根據上圖的示例，電流從電源供應給負載所消耗的功率有400W。背負在有效利用(消耗)的功率被稱為【有效功率】。
單位：W(瓦特)? 符號：P
《被供應的功率》
根據上圖的示例，從電源側來看因?yàn)?00V可以流動5A的電流，所以會有供應了500W(100V×5A → 500VA)的幻覺。這種功率被稱為【視在功率】
單位：VA(伏安)??符號：S
《供應功率與消耗功率的相差功率》
【視在功率】—?【有效功率】＝100Var
輸入電壓為100V時消耗的電流不滿1A，所以會返回到電源。這種不能被有效利用的功率被稱為【無效功率】。
單位：Var(乏)? 符號：Q

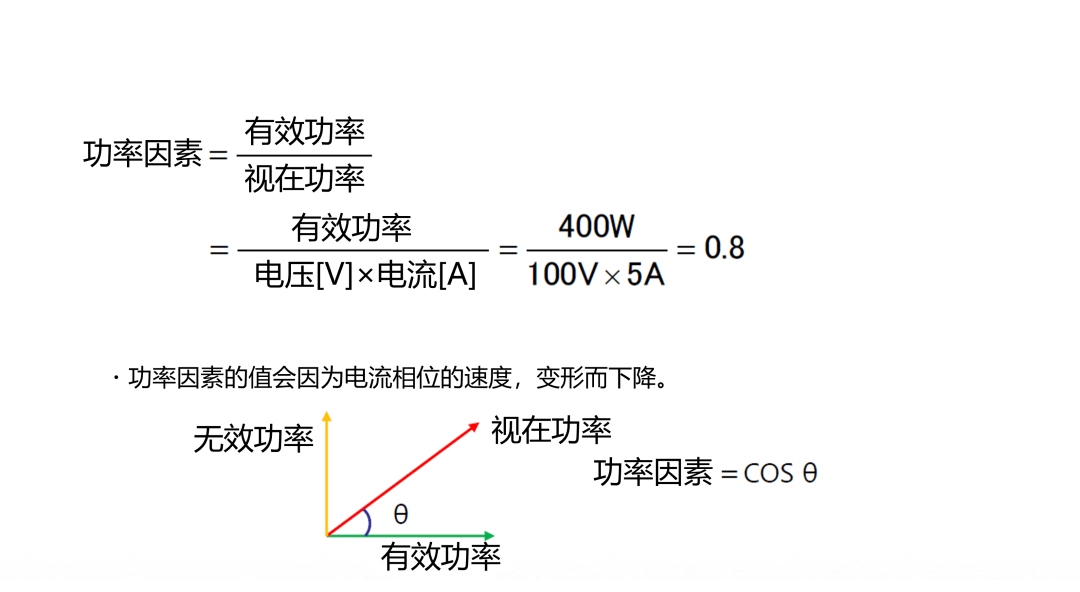

對于【視在功率】與【有效功率】的比例被稱為【功率因素】
