電阻測量可能是最簡單和最常用的測量之一，大家在中學物理就學過。但任何事情到了極致就可能變得不那么簡單，例如極小的電阻測量。

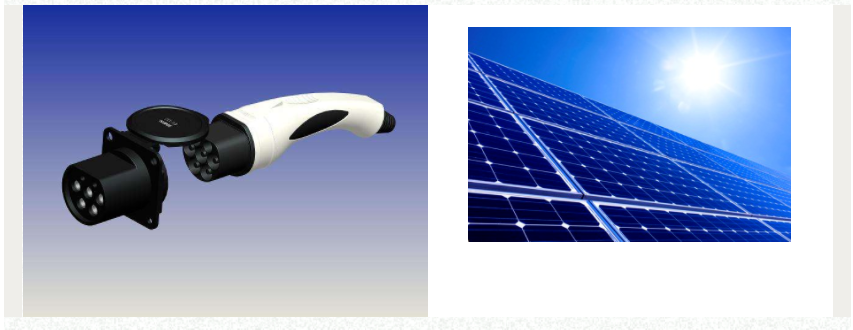

極小電阻現在應用非常廣泛，例如電路和系統中大電流的取樣：在光伏風電設置或汽車快充設備中，電流可能從數百安培起步。這時候，即使取樣電阻低至1毫歐，發熱功率也可能有數百瓦甚至上千瓦！另外，電動汽車的充電頭的接觸電阻也必須非常低至數毫歐，甚至微歐，否則后果不堪設想。

因此，在這些應用中，工程師必須精確測量和評估這些極小的電阻，以防器件在使用環境中產生自熱效應，產生較大的誤差，甚至被損壞。

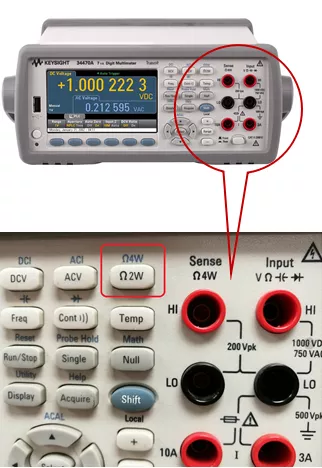

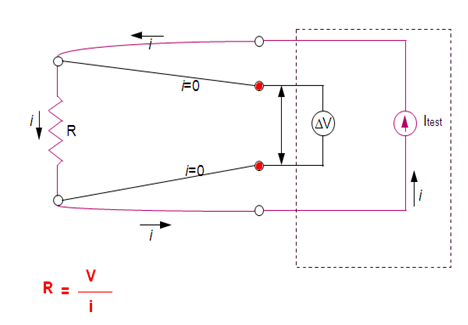

相信大家都會想到，小電阻的精確測量必須使用4線 （開爾文）測量，以去除引線和接觸電阻。這個測試方法在高端的六位半數字表中是必備的功能。

但是，事情會如此簡單嗎？

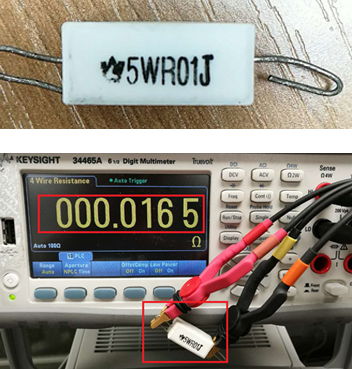

我們來看一下用是德科技的最高端六位半數字表34465A測量10mΩ標準電阻。

我們用的是最好的開爾文四線測量夾具，但是，測量結果居然是16.5mΩ！相信沒有人能接受這個測試結果！但問題出在哪里了？

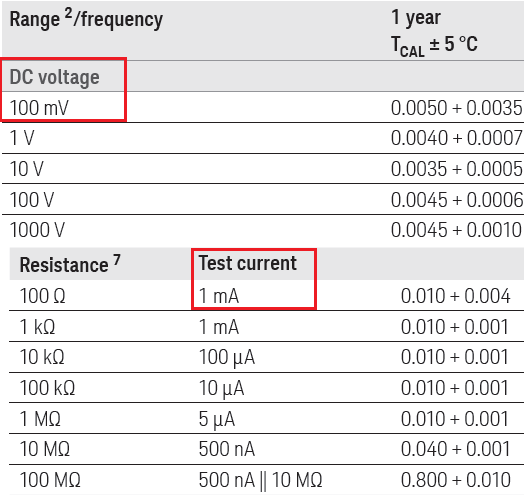

我們來看一下數字表的規格書， 關注一下電阻測量和電壓測量的指標：

從規格書上，我們看到，這臺萬用表的電阻最小量程是100Ω，在這個量程下提供的激勵電流只有1mA. 根據歐姆定律，這時候電阻兩端的壓降只有10uV！

而這款表的電壓最小量程是100mV，兩者相差10000倍！這里量程誤差已經導致這款表無法精確測量了。?

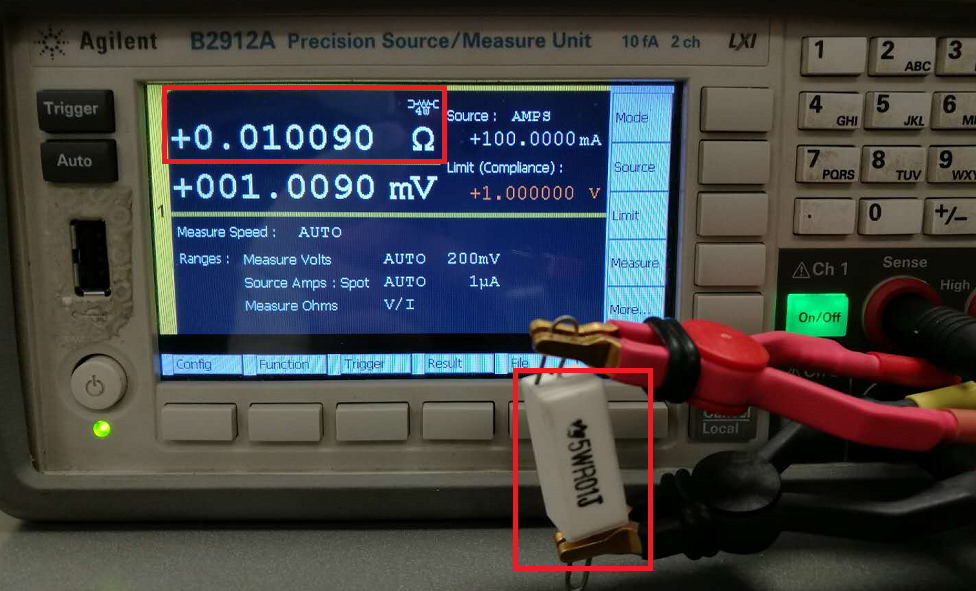

設置100mA 的測試電流的結果10.09mΩ

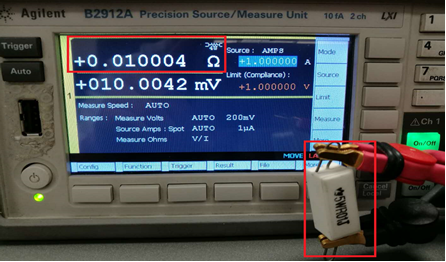

設置1A的激勵結果，10.004mΩ

果然，激勵的電流越大，測試的準確性越高！

但事情還沒有結束，如果希望獲得大電流分流器在真實工作場景下的阻值，也就是說在數百安培，甚至上千安培工作時，在不同環境溫度下的真實阻值。這個難度非常大，這是因?yàn)椋?strong>如果希望獲得0.5%精度， 就意味著至少需要一臺或幾臺數百安培的電流源， 其精度需要在0.05%！這談何容易！

如此高難度的測試，是德科技自然是當仁不讓了！我們采用最新的RP7900 APS系列高性能電源系統，單機的電流可達800A，而電流測量精度，更是達到空前的0.03%！

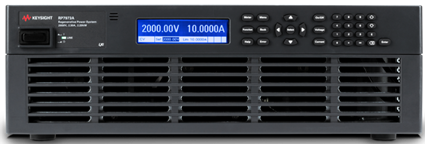

RP7900 APS系列高性能電源系統

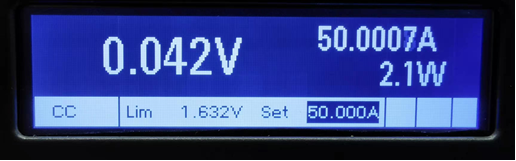

APS輸出50A時的顯示分辨率居然為uA級

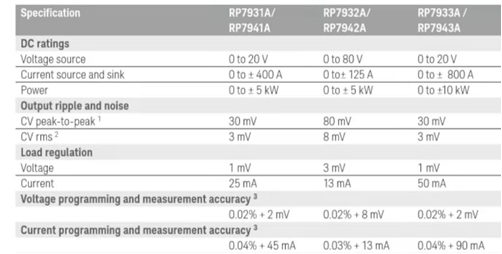

APS的硬指標：0.03%的電流編程和測量精度！

這樣我們就可以構建一套高精度電流分流器實際工作場景的測試方案：

• PR79 APS電源提供標準的電流源
• 34401A 6 1/2數字萬用表精準測量電壓
• DAQ970A監控溫度
• 用BenchVue軟件來統一控制、獲得數據、處理測試結果

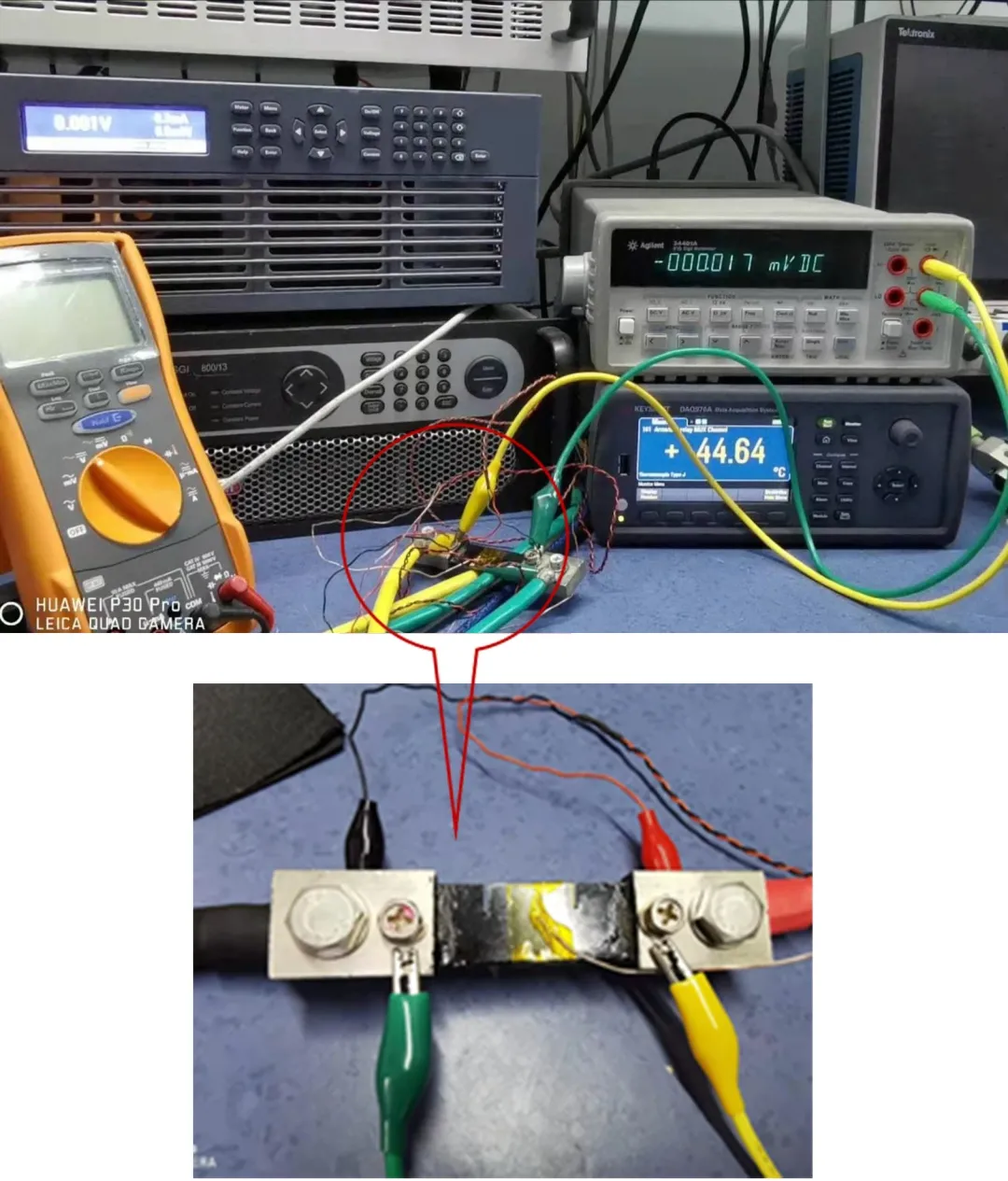

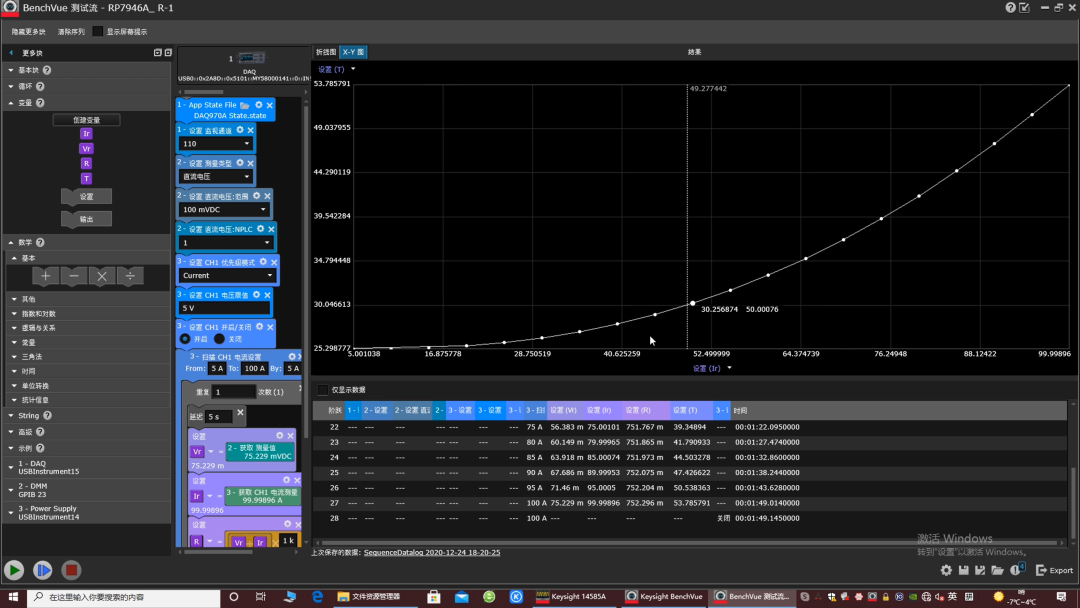

75mΩ，100A分流器的測試實例

這樣，我們就輕松獲得了阻值相對于電流的曲線，以及阻值相對于溫度的曲線。

分流器電阻隨工作電流的變化

分流器溫度隨工作電流的變化
