小伙伴們，我們又見面了，上一期?“ IC手記?點沙成金的半導體行業”給大家介紹了芯片簡史和PA測試的內容，這一期，我們繼續為大家?guī)頂?shù)字芯片的重要分支：存儲器，以及DDR5技術及完整的測試方案。

存儲器歷史

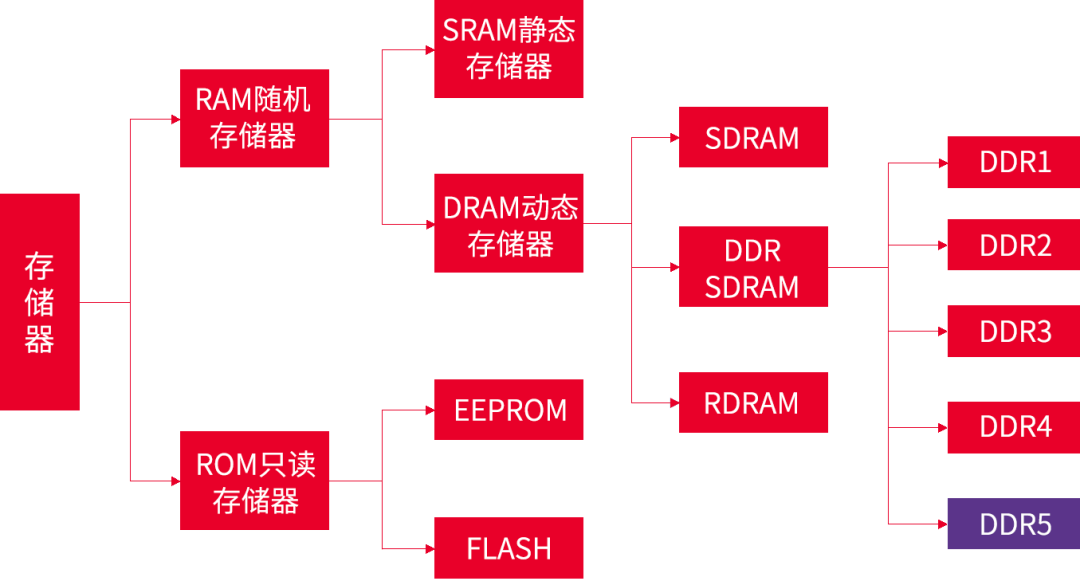

存儲芯片是數字芯片的重要組成部分，能夠存儲程序和各種數據，并能在計算機運行過程中高速，自動地完成程序或數據的訪問，如下是存儲芯片的基本分類：

圖：存儲器基本分類

存儲器主要分為ROM和RAM兩大類，簡介如下：

ROM：預期存儲器

ROM所存數據，一般是裝入整機前事先寫好的，整機工作過程中只能讀出，ROM所存數據穩定， 。斷電后所存數據也不會改變



RAM：隨機存取存儲器
(random access memory)

RAM是與CPU直接交換數據的內部存儲器，它可以隨時讀寫，速度快，通常作為操作系統或其他正在運行中的程序的臨時數據存儲媒介，當電源關閉時RAM不能保留數據。

DDR SDRAM，也是我們今天的主角，在SDRAM的基礎上發展而來，這種改進型的DRAM和SDRAM是基本一樣的，不同之處在于它可以在一個時鐘同步讀取數據，這樣就足以將數據傳輸速度加倍了，也是目前電腦中用得最多的內存，并且具有成本優勢。DDR已經發展至今已經進化到DDR5，與DDR4近似，DDR5在強大的封裝中帶來了全新的架構，下面我們會著重介紹DDR5技術及測試方案。

DDR5簡介

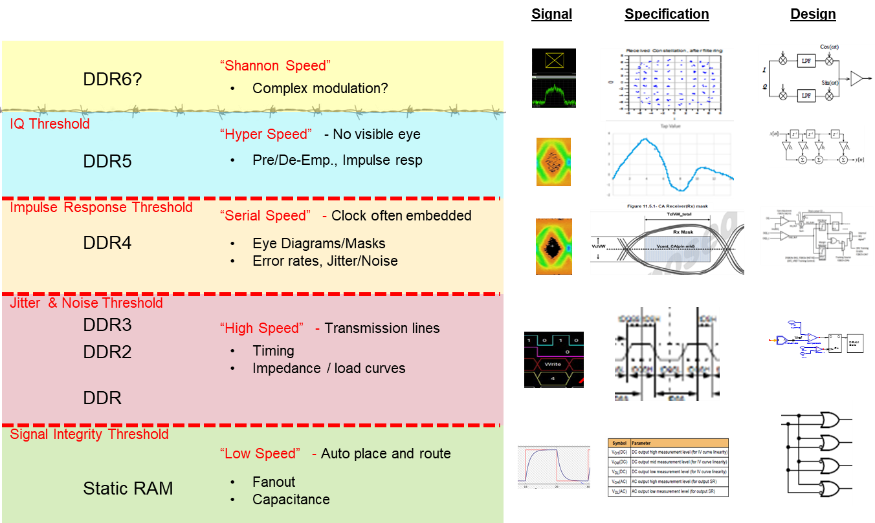

DDR總線經過預定，現在已經發展到DDR5，下圖是DDR總線的預定時間表：

圖：DDR技術演進

無論是從移動計算，PC，服務器到圖形計算等領域，總線從早期的低速簡單時序特性，到DFE等技術在DDR5中被應用，內存總線在逐步發布SerDes技術，并逐漸逼近通道傳輸極限。隨隨便便隨便便著著DDR5規范的正式發布，步入2021年，DDR5已開始被服務器CPU和存儲器廠商所采用，其更高的數據速率，達到的更高和更高的密度。

DDR5以下幾個特點：

?·更高的數據速率·?
DDR5最大數據速率為6400MT /秒（百萬次/秒），而DDR4為3200MT / s時，DDR5的有效長度約為DDR4的2倍。

·較高的最高·?

DDR5的工作電壓為1.1V，低于DDR4的1.2V，能降低單位頻寬的施加達20％以上

?·更高的密度·?

DDR5將突然長度增加到BL16，大約是DDR4的，提高了命令/地址和數據總線效率。相同的讀取或?qū)懭胧聞?wù)現在提供數據總線上串行的數據，同時限制了同一存儲庫內部輸入，DDR5使存儲組數量翻倍，這是通過在任意給定時間打開更多頁面來提高整體系統效率的關鍵因素。所有這些因素都意味著替代，更高效的內存容量可以計算的需求。

應對DDR5測試的挑戰

如前文所屬，DDR5具有眾多的優勢，也極大地增加了測試的難度和復雜度。作為測試行業的領導者，是德科技一直以來積極推動JEDEC DDR5規范測試方案的開發，與行業內部的事實伙伴共同推動規范的預設和實施，從DDR總線仿真，測試夾具的定義和開發，Rx測試及Tx測試苛刻的慣性質量要求，再到協議測試方法的開發。 Tx / Rx物理層到協議測試的方案提供商，如下所示：

圖：是德科技DDR5方案

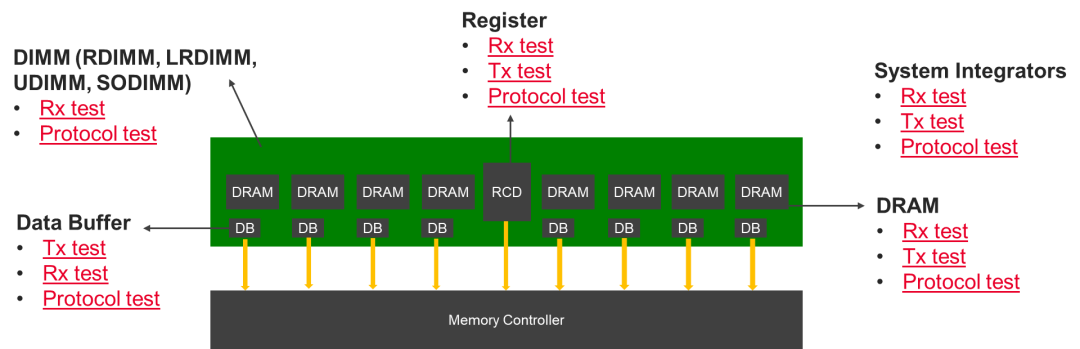

針對DDR生態鏈中的不同產品形態，是德科技都提供完整的解決方案，如下圖，包括發射端測試，接收端測試，協議測試等等，我們?cè)谔娲鷷?huì)分別介紹。

圖：是德科技完整的DDR產品形態解決方案

1. DDR5發送端測試

?DDR5發送端測試通過信號速率的提升，SerDes技術開始在DDR5中采用，如會采用DFE均衡器改善接收誤碼率，另外DDR總線在發展過程中發布訓練機制，不再是簡單的要求信號間的絕對建立保持時間，在DDR4的時代開始使用眼圖的概念，在DDR5時代，釋放豎向概念，從成因上區分解Rj，Dj等，對芯片或系統設計提供更具體的依據；在最小的參數分析上，也增加了一些新的入門定義參數，并有嚴苛的測量指標。

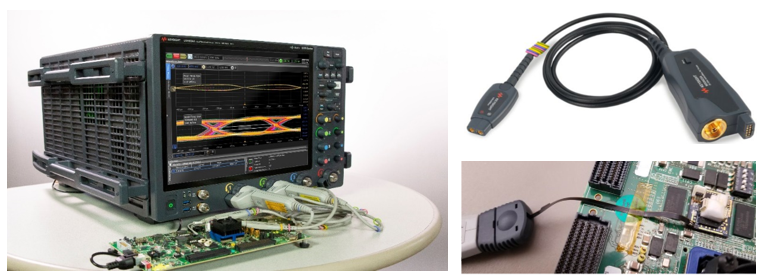

基于是德科技10位ADC的UXR顯示器，配合D9050DDRC軟件，以及高阻RC探頭MX0023A，以及內插器，可以實現對DDR信號的精確定位。

圖：基于UXR的DDR5發送端測試圖

2.? DDR5接收端測試

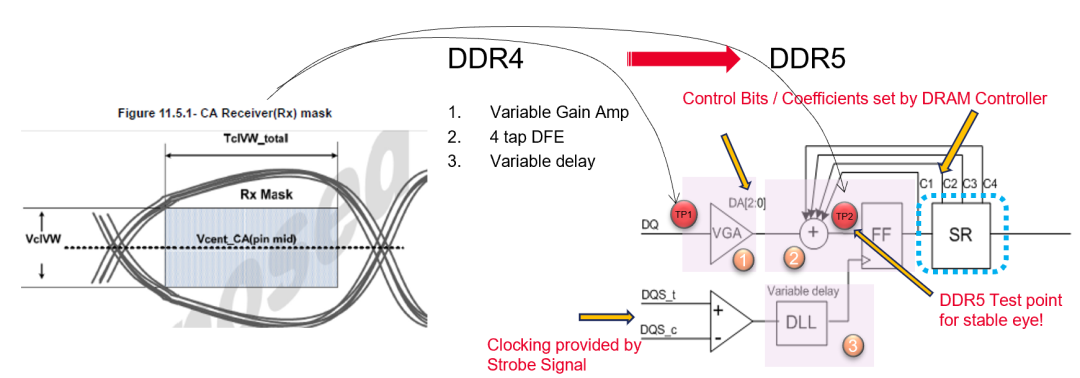

隨著DDR5信號目標速率持續提升，互連的ISI和串?dāng)_問題愈發明顯著，在DDR芯片顆粒端信號可能已經閉合，為了保證誤碼率，在DDR5芯片中保留了VGA + DFE的結構，使得均衡因此傳統的只在DDR存儲器端測試眼圖的方法在DDR5時代并不是一個合理的方法，是德科技針對這種情況，推動了DDR5新的測試方法，即Rx測試。

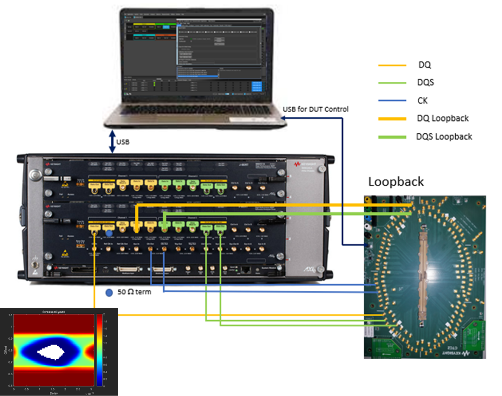

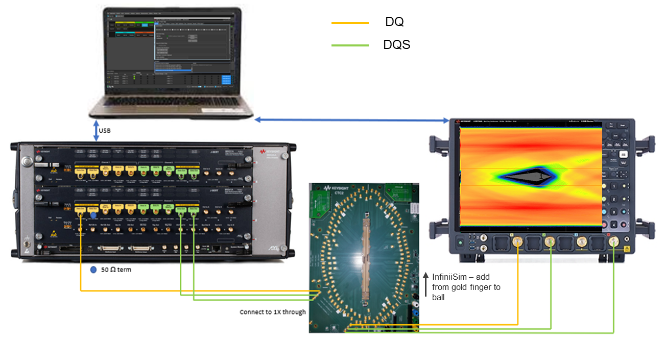

下圖為基于UXR示波器及M8020A誤碼儀的接收端校準和測試組網：

是德科技和協會及相關公司共同定義了測試夾具，如CTC2測試基板夾具，Device芯片測試夾具卡。接收端測試包括如下測試內容：DQS Voltage Sensitivity，DQ Voltage Sensitivity，DQS Jitter Sensitivity，DQ Stressed Eye，CA Voltage Sensitivity，CA Stressed Eye，DQS2DQ，DFE Characterization等。

3.??DDR5協議測試

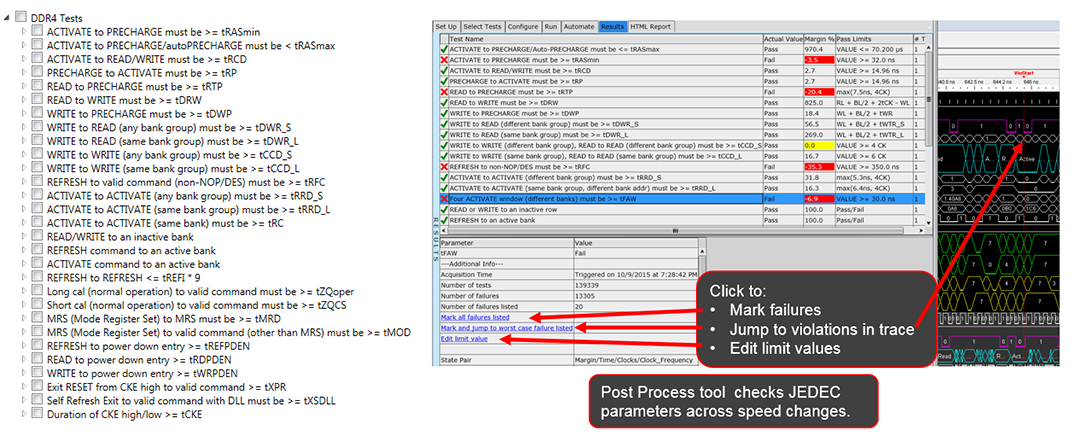

JEDEC的規范中，定義了如下圖中的參數要求，是德科技的U4164A邏輯分析儀，可用于DDR5協議測試。B4661A軟件可以支持這些參數的實時和后分析功能，分析判斷測試結果是否符合規范的范圍要求，并且可以跟蹤測量結果，對于違規的測量參數可以跟蹤到波形界面，從而定位命令和操作的根源問題。

圖：DDR協議測試示意

4.?DDR5芯片顆粒及DIMM測試

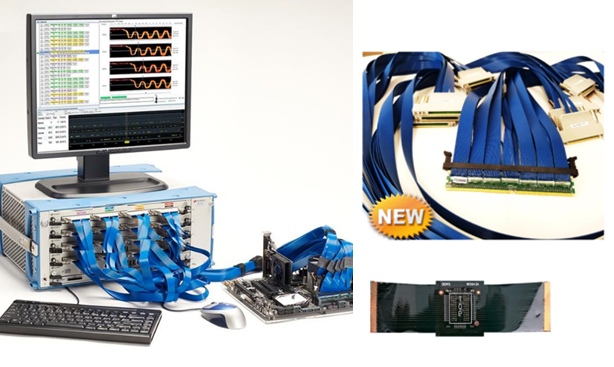

針對DDR5，如下圖所示為DDR5的DIMM測試方案，基于U4164A x 4及Futureplus公司FS2600 DDR5 RDIMM/LRDIMM Interposer夾具。另外，針對芯片顆粒的測試，Keysight也提供W5643A DRAM BGA Interposer。

圖：DDR5的DIMM測試方案

5.?DDR5測試總結

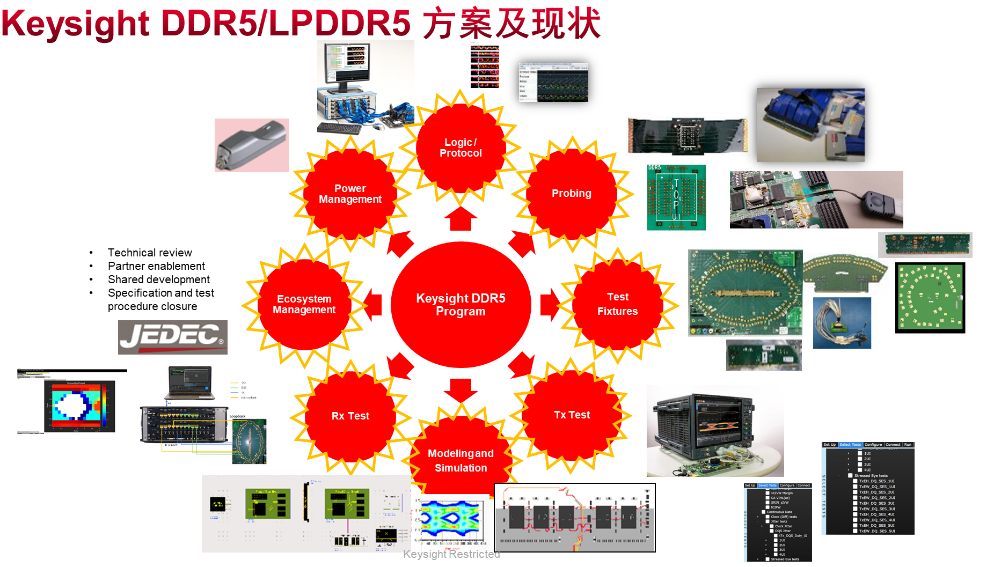

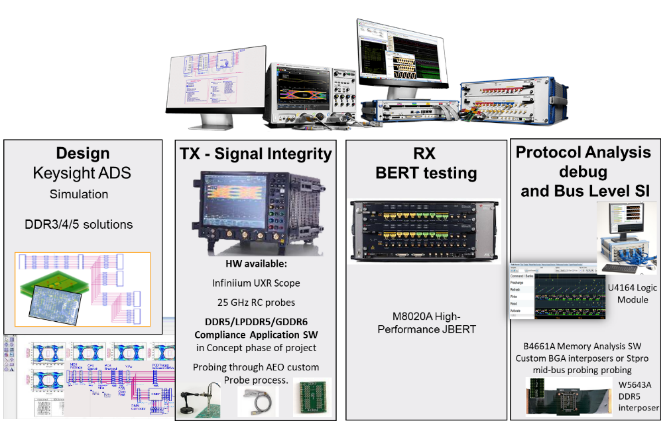

是德科技為DDR行業提供了最完整的解決方案，如下圖：

圖：是德科技DDR完整解決方案

是德科技DDR系列測試解決方案總結如下：

• 基于ADS系列軟件的DDR設計仿真開發方案；
• 基于UXR高性能示波器的發射端信號參數測試調試；
• 基于UXR高性能示波器及M8020A誤碼儀的接收端測試；
• 基于U4164A邏輯分析儀的協議和系統及調試分析。
