在技術領域，2020年也同樣是不平凡的一年，5G開始走向市場，給很多新的領域帶來新的發展動力，量子計算初露鋒芒，為未來先進科技提供無數種可能，自動駕駛在滿足了大家好奇心的同時穩步前進，當然還有許多，2020年好似在為未來的高科技生活打開一條通道，讓人充滿想象。

但我們今天要講的話題，
不是5G，
也不是量子計算，
而是氮化鎵。

2020年度收官之際，阿里巴巴達摩院發布2021年度十大科技趨勢，氮化鎵和碳化硅一起作為第三代半導體就位列其中，并且名列前茅。

嚴格來說，氮化鎵不是一門技術，而是一種材料，或者從另外的角度講，是一種器件。

雖然之前氮化鎵在半導體市場已經小有名氣，但是讓氮化鎵在2020年火到走進大眾視野，還是要多虧了雷總，以至于現在大家提起氮化鎵，總會聯想到充電器。就在最近一周左右，據外媒報道，蘋果也即將加入到氮化鎵充電技術隊伍中，足見其熱度。

氮化鎵的禁帶寬度為3.39電子伏特， 傳統的硅只有1.12電子伏特，因此氮化鎵也被稱為寬禁帶半導體材料，或者第三代半導體材料，禁帶越寬，說明價電子需要躍遷為自由電子的“代價”就越高，進一步解釋，即寬禁帶半導體的耐壓能力更強。

*禁帶含義：固體中電子的能量具有不連續的量值，電子都分布在一些相互之間不連續的能帶上。價電子所在能帶與自由電子所在能帶之間的間隙稱為禁帶或帶隙。所以禁帶的寬度實際上反映了被束縛的價電子要成為自由電子所必須額外獲得的能量。

除了耐壓高，相比傳統半導體材料，氮化鎵功耗更低，效率高，體積也小（這也是為什么充電器在保證高功率的同時也可以越做越小的原因）。關于氮化鎵和硅器件的 ，我們之前在公眾號中也做過 ，可以參考：

這樣具有“小身材，大能量”的氮化鎵，它的理想肯定不只是作為充電器，實際上氮化鎵作為功率器件，在電動汽車，光伏發電，數據中心等方向應用都有非常好的應用前景。

除此以外，氮化鎵在射頻微波領域，在航空航天，微波雷達，衛星通信，5G通信方向也有非常大的優勢；

頻譜范圍寬的它在激光器的應用上也是寵兒，目前氮化鎵在該相關領域，例如遠程通信的應用上也在進行研究。

挑戰1 寄生電感

由于氮化鎵有很高的開關速度，所以整個電路對于寄生電感特別敏感，nH級別的寄生電感都可能造成器件的振蕩，別說測試誤差，正常工作都困難，因此在對器件進行表征時，對整個測試系統的電感要求非常高，同時測試夾具引入的寄生電感也要盡量小。

挑戰2 高帶寬

氮化鎵本身具有高帶寬的特點，為了保證測試能夠準確地進行，氮化鎵器件電流測試時要求滿足其高帶寬的要求，這就對電流測試探頭提出了條件，同時，探頭也必須要滿足低電感的要求。

挑戰3? 多樣性

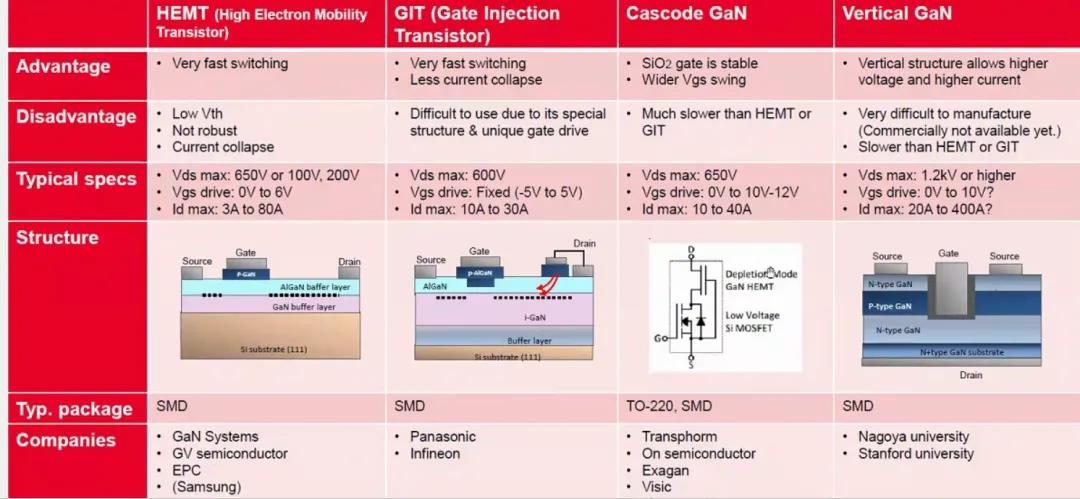

氮化鎵本身有多種FET類型，包括Cascode，GIT，eHEMT，Vertical GaN，對于這四者的區別，大家可參考下表。

從上表可以看出，這四種類型不僅各項參數有差別，對驅動的要求不一樣，除此之外就算采用相同技術的GaN封裝形式才千差萬別，這給測試夾具的設計帶來了更大的挑戰。

總結一下，如果想要正確的表征氮化鎵器件，需要解決上述挑戰，你將會需要：

一個基于不同封裝高度定制化的測試板：不用焊接的器件連接達到和焊接相同的性能 +?一個寄生電感極小的測試系統：功率回路總寄生電感小于5nH +?一個高帶寬低插入電感的電流探頭：測試帶寬大于300MHz，寄生電感低于1nH +?一個可以測試動態電阻的測試系統：支持Vds（on）鉗位測試，自動測試動態電阻

那我們來看看他們大致長什么樣子?

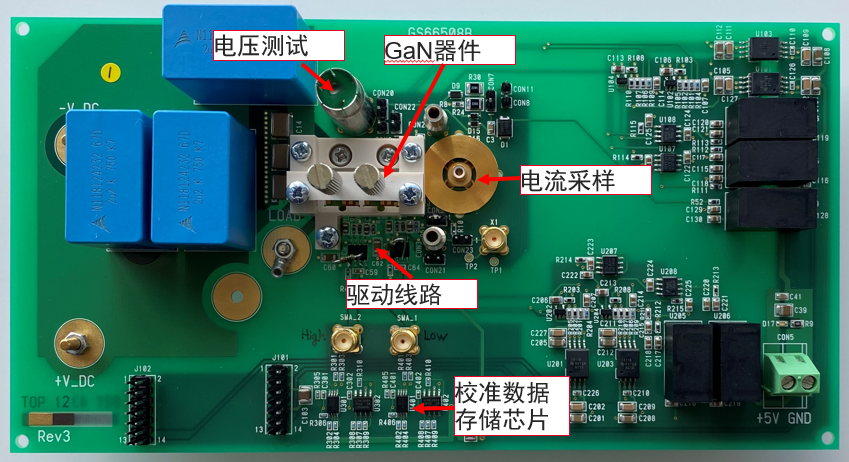

測試板實物圖

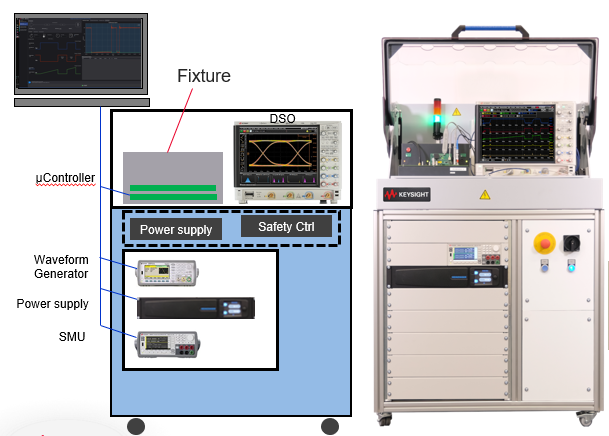

PD1500A半導體動態參數分析儀

整套系統不僅能夠解決上述挑戰，還采用了新開發的無焊接接觸技術，同時還可以實現自動檢測和可重復測試等。
