概要

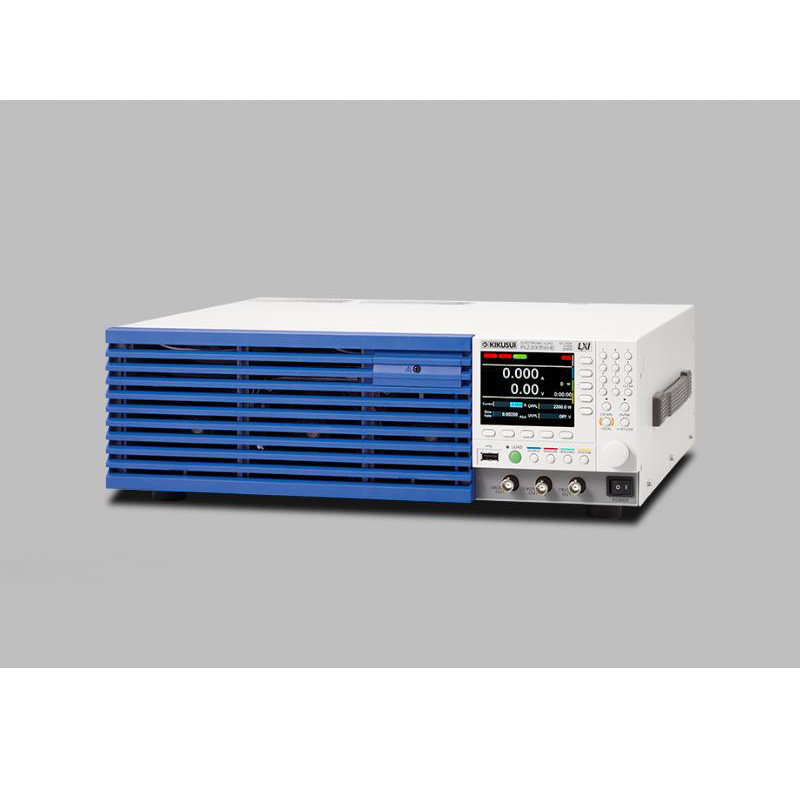

PLZ-5WH2 系列是以高可靠性與高安全性為本而設計的高壓，多功能，大容量直流電子負載。具備有從 1kW 的臺式試驗機種到單臺就可以實現 20kW 的高壓大容量的寬范圍機型?？梢愿鶕?jù)不同的需要選擇不同的容量。采用快速響應的電流控制電路，可以實現負載的高速仿真。同時，采用高精度的電流設計，具有充分的電流設定分辨率。界面采用彩色液晶（LCD），具有良好的分辨度。標準裝備有 LAN，USB，RS232C 通訊接口，可以容易的組建各種檢查系統。

?特長

• 動作模式
  PLZ-5WH2 具有下列 5 種動作模式。而且，除 CV 模式以外，為了防止電流過大致使電壓不小于 UVP 的設定值可以設定電流而進行控制的「UVPL?※?」或使負載 LOAD OFF 的「UVPT」。

• 恒電流（CC）模式	指定電流值，即使電壓變化也可保持恒定電流。
  恒電阻（CR）模式	指定電導值，根據電壓的變化調整電流值。
  恒電壓（CV）模式	指定電壓，保持負載端的電壓不變，調整電流值。
  恒功率（CP）模式	指定功率值，保持消費功率不變，調整電流值。
  任意IV特性（ARB）模式	指定多個 I-V 特性中任意的電壓和電流值，就可任意設置負載特性。




  • ※ “ UVPL”是 PLZ-5W 系列中的“+CV 模式”



  • 動作電壓范圍大。最大支持 1000V。
    動作電壓范圍為 10V ～ 1000V。
    電流開始流動的最小工作電壓為 1.5V。

  • 最高速率 20A/μs
    電流達到額定值為止的上升時間為 20A/μs?※?。
    支持增加電源評估重要性的高速過渡響應試驗。
    ※ PLZ20005WH2 的情況

  • 并聯運行
    最多5臺， 最大100kW。
    并聯運行時，連接并聯電纜 1 根?※?就可以！
    不同型號也能靈活的并聯 5 臺，實現「大容量」。（最大 100kW，2000A）
    ※ 在連接機種之間必須。12kW/20kW 機種中標配。1kW/2kW/4kW 機種是選件。


    與 5WH 系列的并聯連接※
    將 5WH 系列的內部軟件（firmware）更新為最新版，將主機設置為 「5WH」，從機設置為「5WH2」即為并聯。
    ※ 5WH 與 5WH2 的并聯運行必須只限于同樣功率的機種之間。

    PLZ20005WH2 的并聯連接數量和容量（最大電流和最大功率）

  • 型號	并聯運行臺數	最大電流	最大功率
    PLZ20005WH2	2	800 A	40 kW
    	3	1200 A	60 kW
    	4	1600 A	80 kW
    	5	2000 A	100 kW




    • 通信接口為標準配備
      標準配備 LAN（LXI）／ USB ／ RS232C 接口（GPIB 為選件）

    • 任意 IV 特性（ARB）模式
      在任意 IV 特性（ARB）模式下，登記多個 IV 特性上任意點（電壓與電流值組合）就可以設置任意的 IV 特性。任意點可登記3 點～ 100 點。在點與點之間直線補償。最小電壓值（0.00V）與電流值（0.00A），最大電壓值（1010.00V）固定不變。

    • 其它功能
      • 加載 / 卸載動作
      • 截?cái)喙δ?
      • 改變響應速度
      • 軟啟動功能
      • 數據存入功能
      • 數據累計功能
      • 保存測量數據
      • 脈沖功能
      • 正弦功能
      • 時序功能
      • 警報功能（保護功能）
      • ABC 預設存儲器
      • 設置存儲器
      • 外部控制
      • 電壓、電流監控
      • USB 鍵盤
      • 同步運行功能
      • 遠程感應功能

    產品陣容：

  • 型號	規格
    PLZ1005WH2	最大可達1kW、10～1000V、20A的直流電子負載裝置具有、恒電流、 恒電阻、 恒電壓、恒功率的各種模式、以及能模擬非直線負載特性的“任意IV特性（ARB)模式”。通過時序控制功能可模擬實際負載、通過并聯運行可擴張容量。標準配備了LAN／RS232C／USB接口（GPIB可選件）
    PLZ2005WH2	最大可達2kW、10～1000V、40A的直流電子負載裝置具有、恒電流、 恒電阻、 恒電壓、恒功率的各種模式、以及能模擬非直線負載特性的“任意IV特性（ARB)模式”。通過時序控制功能可模擬實際負載、通過并聯運行可擴張容量。標準配備了LAN／RS232C／USB接口（GPIB可選件）
    PLZ4005WH2	最大可達4kW、10～1000V、80A的直流電子負載裝置具有、恒電流、 恒電阻、 恒電壓、恒功率的各種模式、以及能模擬非直線負載特性的“任意IV特性（ARB)模式”。通過時序控制功能可模擬實際負載、通過并聯運行可擴張容量。標準配備了LAN／RS232C／USB接口（GPIB可選件）
    PLZ12005WH2	最大可達12kW、10～1000V、240A的直流電子負載裝置具有、恒電流、 恒電阻、 恒電壓、恒功率的各種模式、以及能模擬非直線負載特性的“任意IV特性（ARB)模式”。通過時序控制功能可模擬實際負載、通過并聯運行可擴張容量。標準配備了LAN／RS232C／USB接口（GPIB可選件）
    PLZ20005WH2	最大可達20kW、10～1000V、400A的直流電子負載裝置具有、恒電流、 恒電阻、 恒電壓、恒功率的各種模式、以及能模擬非直線負載特性的“任意IV特性（ARB)模式”。通過時序控制功能可模擬實際負載、通過并聯運行可擴張容量。標準配備了LAN／RS232C／USB接口（GPIB可選件）
