為進一步提升您的電源使用技能，本電子書在第一期的基礎上又增加了四種技巧。

目錄

? ??技巧1：為低功耗設備供電
? ??技巧2：表征不斷變動的功耗狀態
? ??技巧3：了解瞬態響應
? ??技巧4：使用列表模式動態地改變輸出

?技巧1

為低功耗設備供電

很多設備都是為使用低電壓、低電流而設計的。如果功率過高，這些低功率設備很容易受到損壞。避免電源損壞的最佳方法是使用專為低功率應用而設計的電源。

對于更高功率的電源，即便其最小的 OCP(過流保護)值也可能還是不夠低。就以最受歡迎的 120 W 臺式電源為例，它的 OCP 值最小也是限制到 100 mA 或更高。低功率的設備更適合使用低功率的電源。例如，電流一旦超過 20 mA 就會損壞 LED 陣列樣品。此時需要電源能夠通過 CV/CC 跳變或 OCP 來限制電流，從而保護設備。

CV/CC 跳變可將電流保持在限定范圍內，防止出現過流情況。消除了過流情況，電源就會回到正常的工作狀態。圖 1 是把電流限制在 20 mA 以下的一個簡單示例。

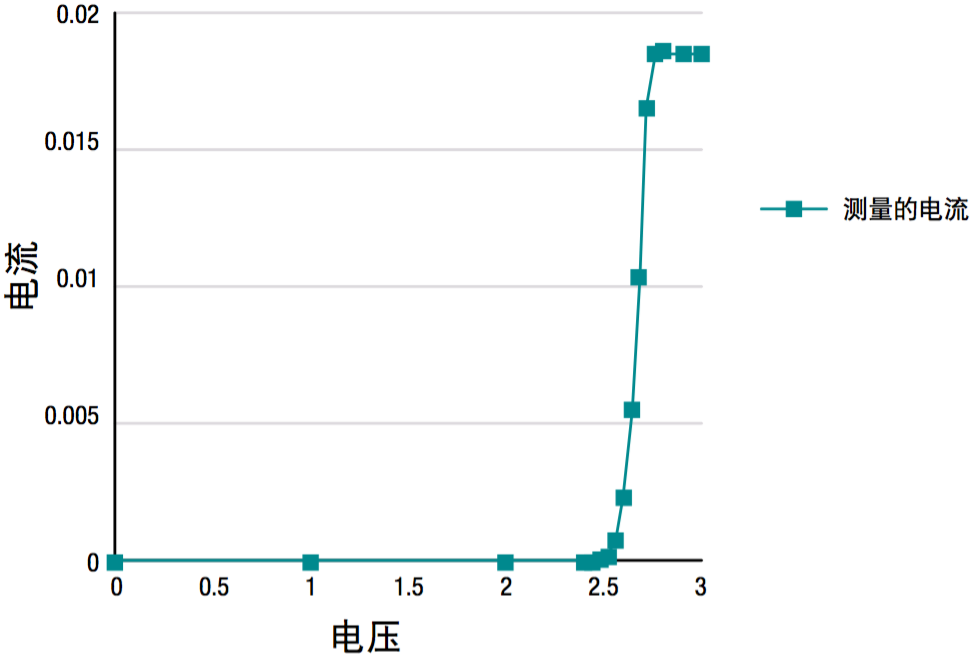

圖 1：表征 CC 極限值小于 20 mA 的小型 LED 陣列的電壓和電流

OCP 是一種閉鎖功能。一旦電流超過 20 mA，輸出就會設為 0 伏并保持在零位。清除 OCP 即可重新啟動輸出。

輸出功率較低的電源與輸出功率較高的電源相比,其噪聲更低。那些用于測試 LED 陣列的電源,其輸出噪聲通常都小于 350 uVrms。

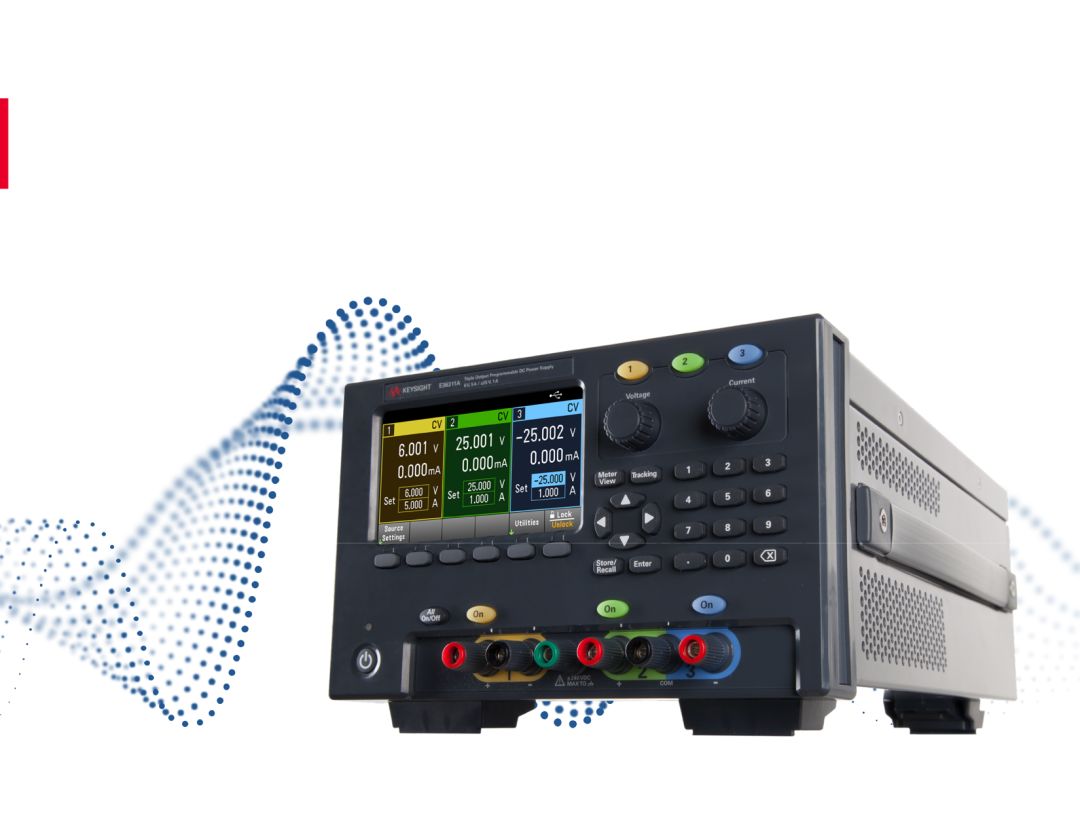

E36312A 三路輸出電源在所有三路輸 出上均有 20 mA 的量程，非常適于測量低電流。使用它的低量程測量小于 20 mA 的電流時，我們可以獲得更高的分辨率和精度。

技巧2

表征不斷變動的功耗狀態

許多設備都被設計為能夠在不同的時間使用不同的功耗。某些設備可在工作狀態與睡眠狀態之間切換功耗，從而延長電池的使用壽命。電池和電容器都需要經常充 電。在過去，通常是用外部分析儀來記錄電壓和電流隨時間的變化。

為超級電容器充電

我們可以使用臺式電源來確定超級電容器的充電率。超級電容器可以儲蓄大量電能，因而需要特別小心，以免對其造成損壞。三個主要關注點包括：

1. 電壓極性
2. 限制充電率
3. 防止過壓

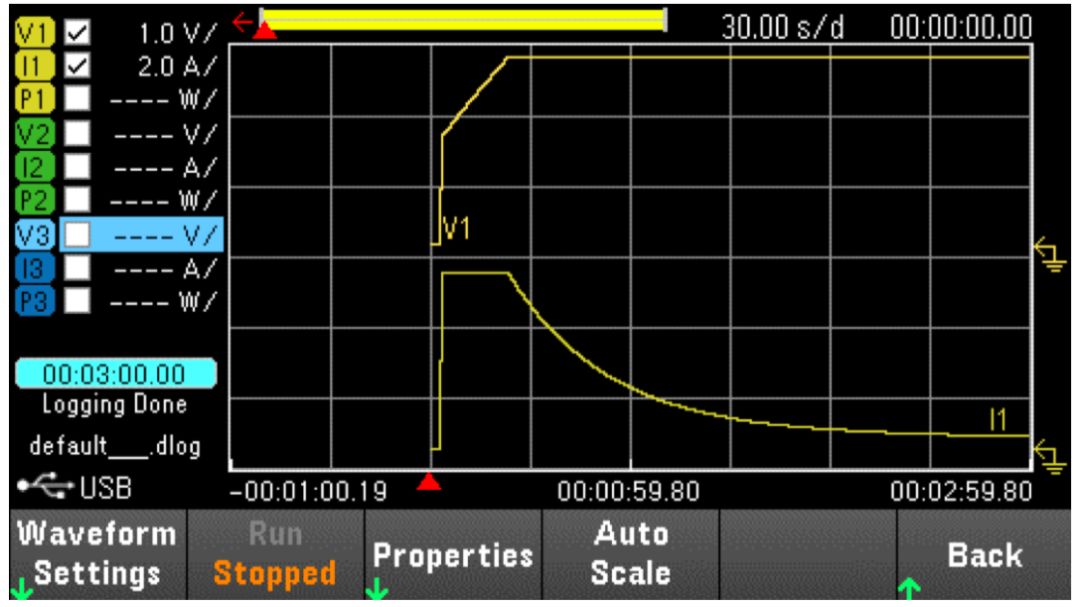

圖 2：E36312A 正在捕獲一個 100 F 超級電容器的充電情況

當電容器達到 2.7 V 以后，吸收的電流將會越來越少。電容器完成充電之后必須及時拔除電源，以避免它向電源放電。USB 中的數據可以導入 Excel 進行深入分析。

技巧3?

了解瞬態響應

您注意過在啟動空調以后屋里的燈光瞬間變暗的情況嗎？這是因?yàn)榭照{(diào)吸收了大量電流，致使供電電壓下降，進而導致了燈光變暗。一小段時間之后，電壓還會恢復正常。

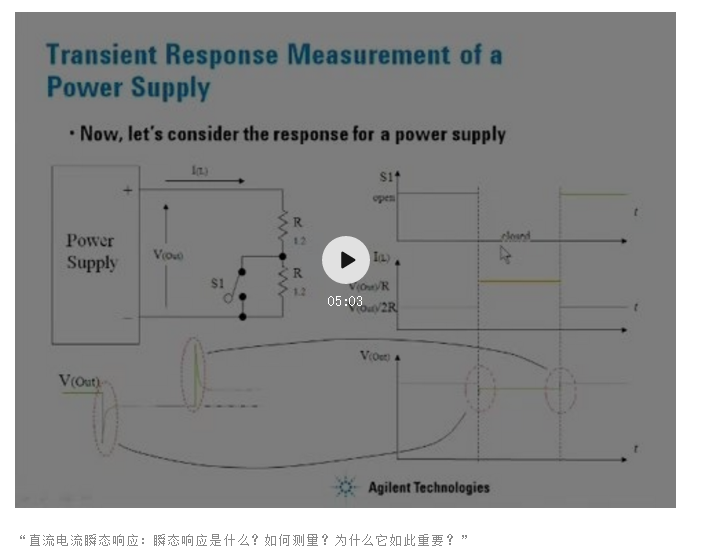

直流電源上的輸出阻抗，也會造成類似的電壓瞬變。對電流的需求突然增加時，電源的輸出電壓就會瞬間下降。同理，電流的下降會導致電源電壓突然升高。瞬態響應是電源在負載的巨大變化中恢復正常的速度。例如，對于 E36312A 來說，當電流從 50% 變到 100% 時，其恢復到 15 mV 的瞬態響應時間是 50 us。通道 1 的最大電流是 5 A，50% 就是 2.5 A。

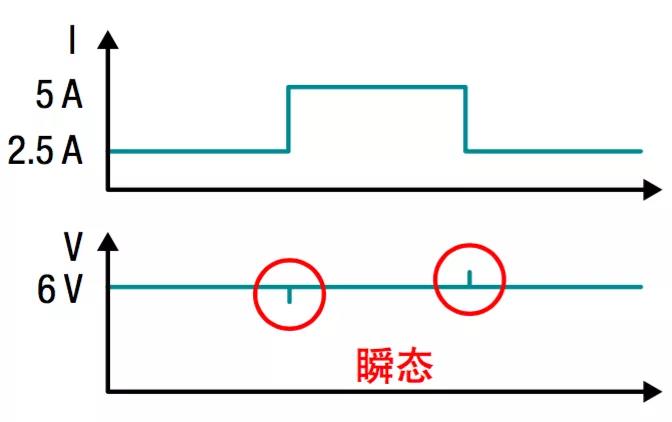

圖 3：上方顯示的是電流從 50% 升至 100%，然后又返回 50% 所發生的電流曲線變化。響應電壓如下方所示，其中包括小的瞬態變化。

圖 4：圖中的輸出電壓顯示了較小的電壓瞬態變化。

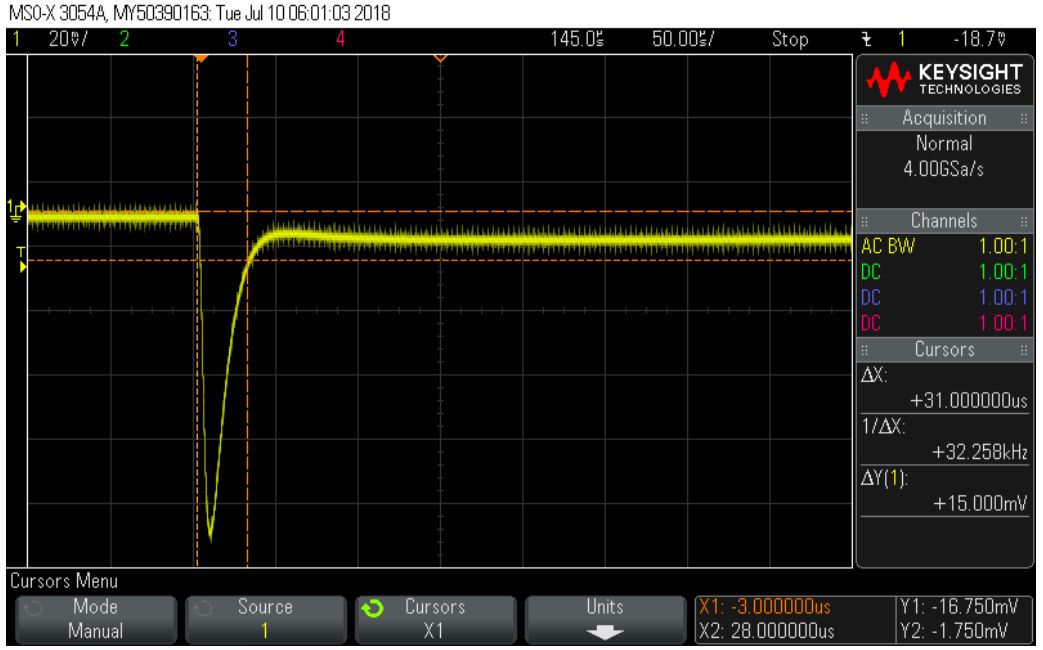

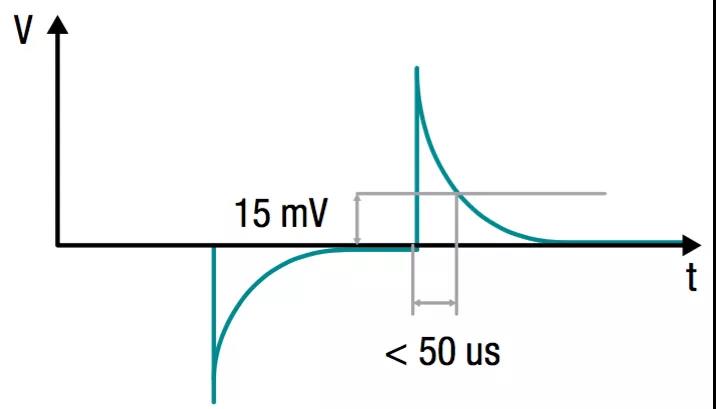

圖 5a：在 E36312A 的通道 1 上進行瞬態測量。在電流從滿負載減至一半以后，電壓在 30 us內恢復至 15 mV，反之亦然。

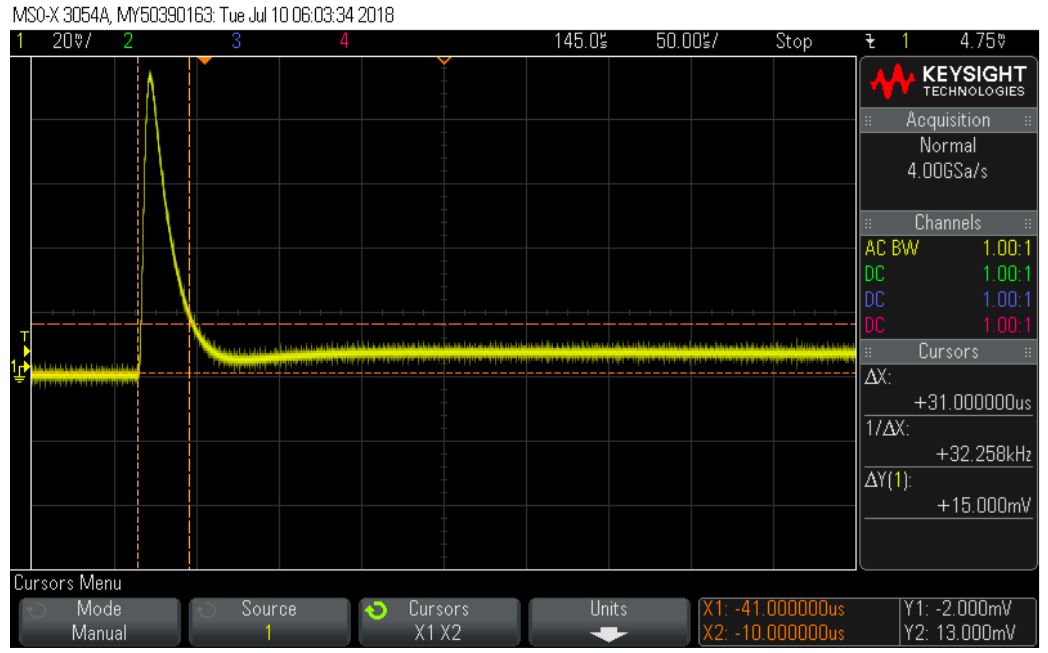

圖 5b：峰值電壓通常與負載特性密切相關，因此不會被表征。切記，要用較短的電線并且雙絞，以便實現更快的瞬態響應。

?技巧4?

使用列表模式動態地改變輸出

• ? ?使用外部觸發或通過按鍵來啟動列表
• ? ?根據時間或觸發來推進每個點
• ? ?輸出一次列表，或者重復它
• ? ?為多路輸出電源的每路輸出使用一個獨特的列表
• ? ?保持在最后一次的電壓進行輸出，或在列表結束時返回到初始電壓

例如，由于人眼能夠感應到光線的非線性變化，因此我們可以使用列表模式讓燈光以非線性的方式變暗。沿著圖6中的曲線改變燈泡電壓，燈光會更加流暢地逐漸變暗。生成輸出電壓的列表時，使用的就是這條曲線上的各個點。

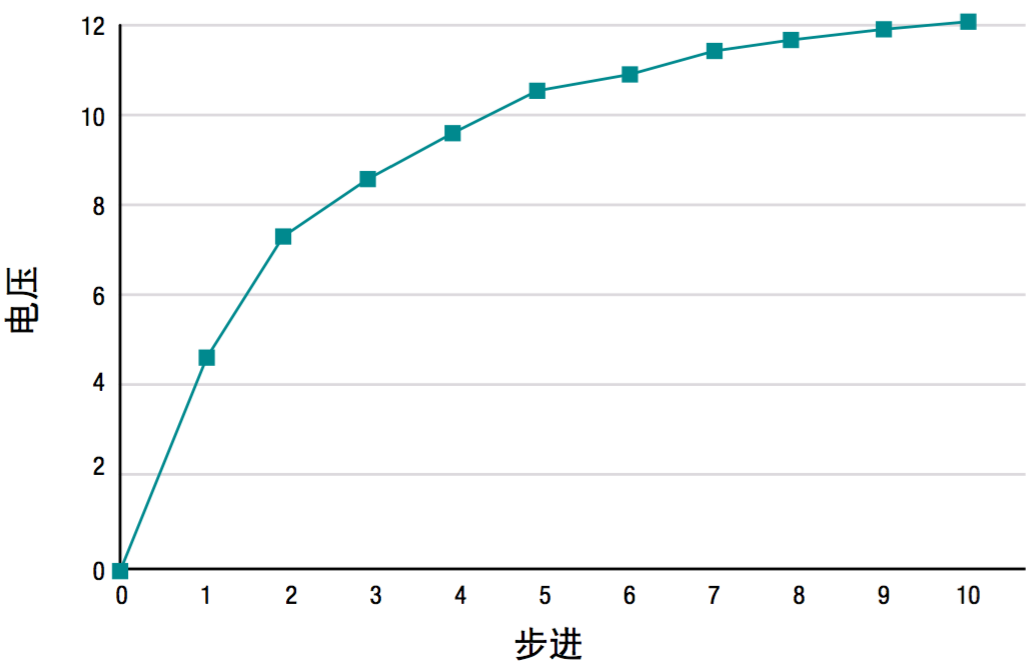

圖 6：沿著一條曲線改變燈泡電壓可以制造出流暢的燈光秀

如圖7所示，我們可以利用 Keysight E36312A 臺式電源的前面板來輸入列表。在這個示例中，您希望將電源用作電壓源，而且電流要高于燈泡所需的更大值。BOST(步進開始處觸發)和 EOST(步進結束處觸發)可以用來在一個步進的開始和結束處生成外部觸發。

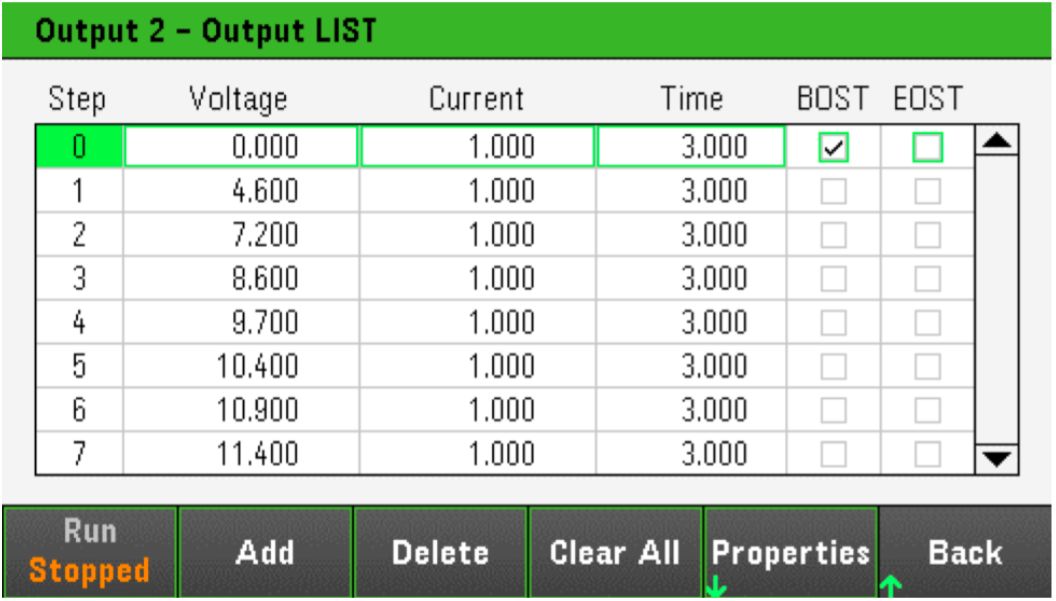

圖 7：輸入到 E36312A 的步進列表

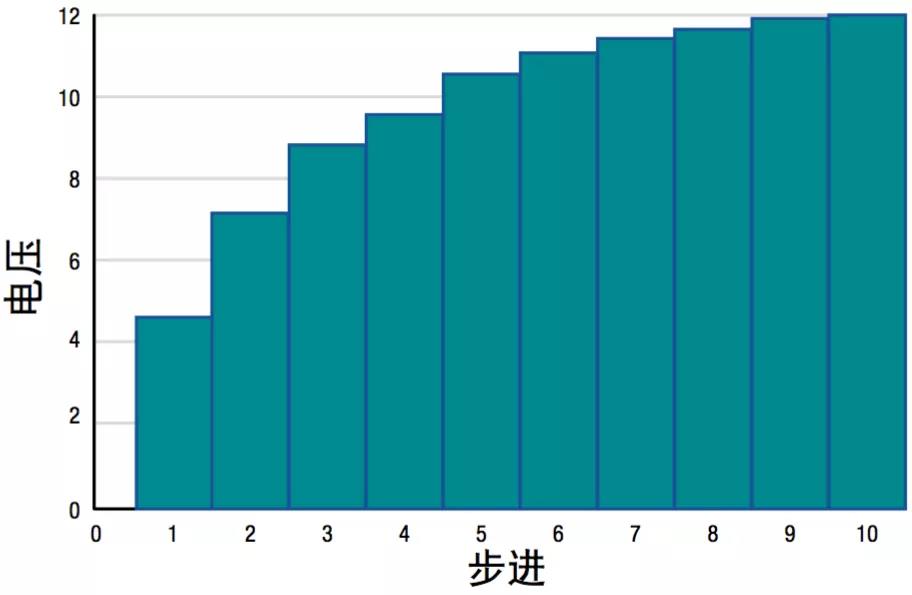

圖 8：基于列表的電源輸出
