為了評估產品的使用壽命，或者驗證產品是否在預期的使用、運輸或儲存等各種場景下的性能，就需要對其在研發、設計驗證及抽檢等環節進行可靠性測試。測試的項目包括溫度、電壓、電流、頻率、流量、應變等多種參數，而且往往還需要對眾多測試點進行長時間跟蹤測量。這種測試，數據采集器是最常用的測試儀表之一。

提示#1： 被質疑的數據采集vs數字化儀

數據采集器是大家在測試過程中最經常用到的，例如典型的從惠普年代到是德科技的34970A和34972A，還有新的DAQ970A，配備34901A多路復用器，就構成了20-60路的數據采集，直接測量電壓、電流、電阻、電容，并配合各種傳感器，測量溫度、壓力等。

1.我們來看下面的結構圖

圖1

很明顯，在這種測試結構中，測量引擎只有一個。信號通過開關和信號調理進入測試引擎。測試引擎是一個高性能的六位半數字萬用表，精確測量和讀出每一路信號。這類數據采集的特點：

1)?掃描型，每一個測試點要比前一個測試點有一個時間間隔。
2)?測試速度比較慢，適合信號的靜態特性測量。
3)?通常能提供很高的測量精度。但精度也與測量速度和傳感器的選擇密切相關。(測量精度的話題下次再與工程師小伙伴們細聊)
4)?信號可以是同一類信號，比如20路的電壓；也可以是不同類型的信號，比如溫度、電壓、電流和電容各5路。

2.我們來看一個測試實例

01

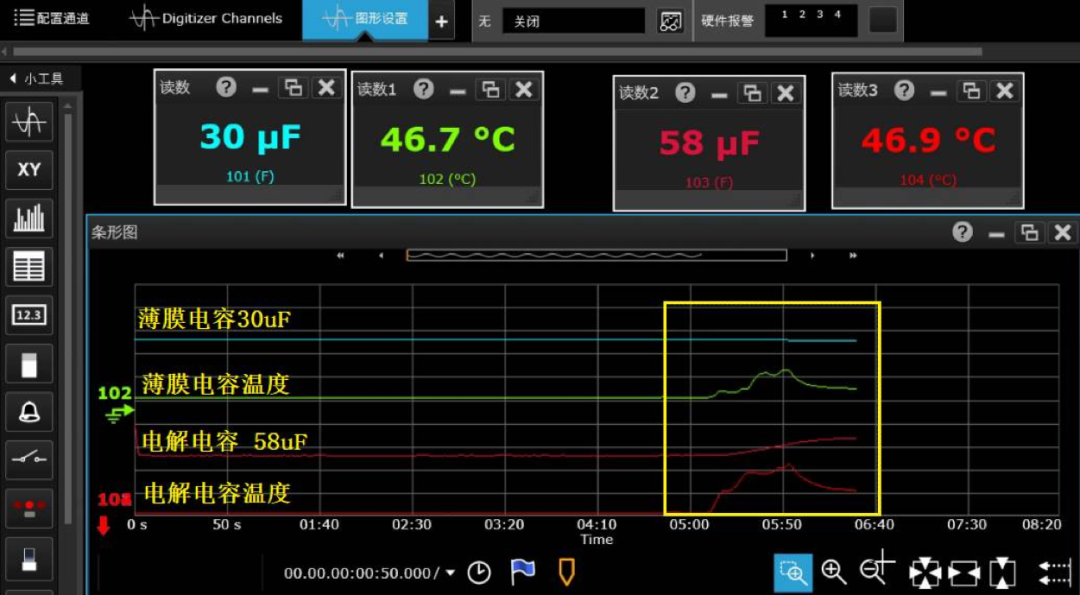

我們用DAQ970A數采主機，配上901A多路復用器，分別測量電解電容、薄膜電容的容值隨溫度的變化。我用了4個通道，其中2個測量溫度，2個測量電容。我們看到了截屏上的測試結果。(具體測試過程的視頻，在本文的最后有鏈接)

圖2

不同于掃描式數據采集，數字化儀是多路同步數據采集，用于多路動態信號的同步測量，其工作原理類似示波器，在每一個輸入通道上都有信號調理和測試引擎，但與示波器不同的是，其采用速率遠低于示波器，但分辨率則要比示波器高出幾個數量級，適用于音頻、高頻振動、沖撞變形、應力變形、醫療傳感器、甚至開關電源的瞬態響應等頻率較低，幅度小、動態范圍大的應用場合。

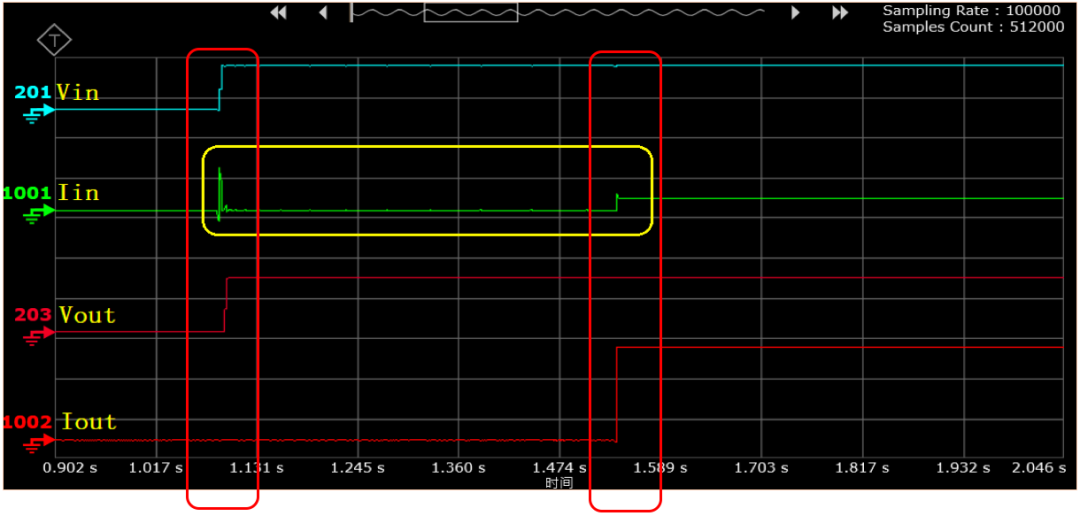

下面，我們用DAQ970A主機中插入DAQM909A 4路同步數字化儀模塊來說明。我們用它抓取一個DC-DC的瞬態，分別測量 Vin/Iin, Vout/Iout. 如下所示。

圖3

這是一個小功率的DC-DC，電流在微安到毫安級，這種DC-DC最多的應用就是目前小功率的物聯網、可穿戴等智能設備。

03

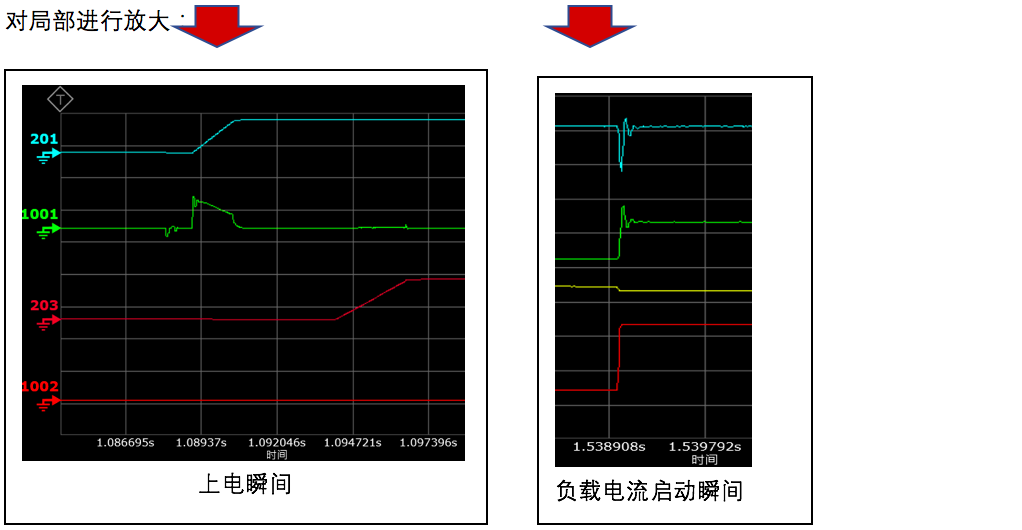

我們來看一下對其上電過程的測試結果。

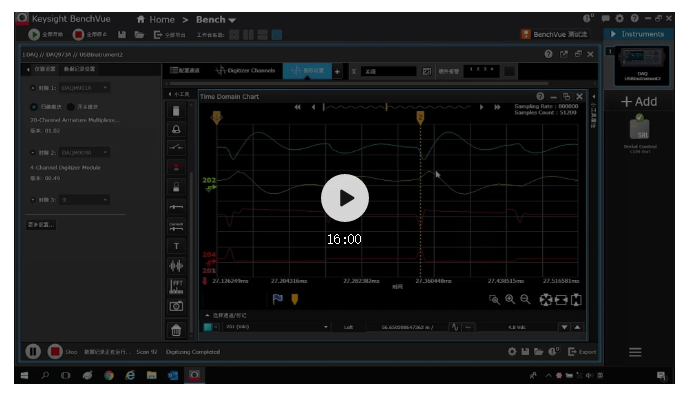

圖4

小伙伴們感覺到與示波器的不同了嗎？明顯從中看到的精細程度，要遠高于示波器。在這個測試中，我用的是一個4通道的同步數采，分辨率是24bit, 比一般的示波器足足高1萬倍以上！對，你沒看錯，是1萬倍，不是100倍！

04

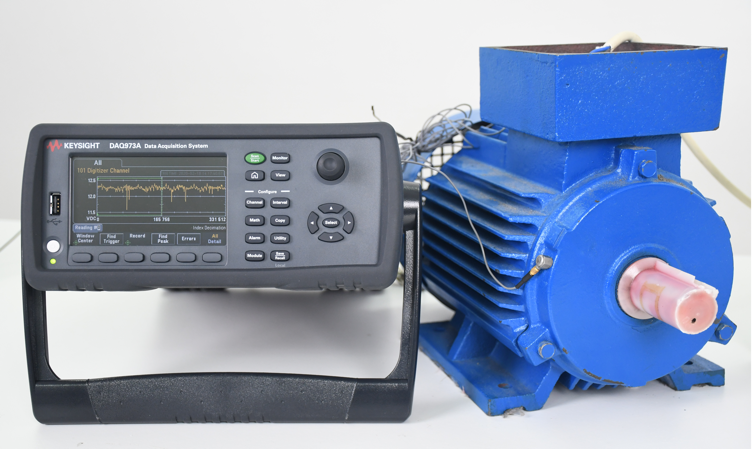

看下圖，我們來測量一個馬達的振動噪聲情況。我們在馬達上加了一個振動傳感器，利用DAQ970A配合DAQM909A 模塊來測量，希望為尋找噪聲源提供有價值的線索。

圖5

圖6

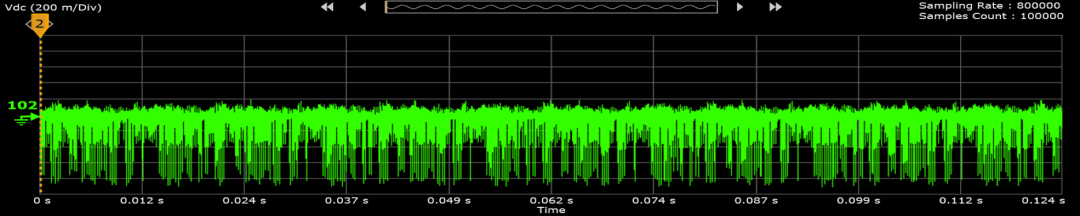

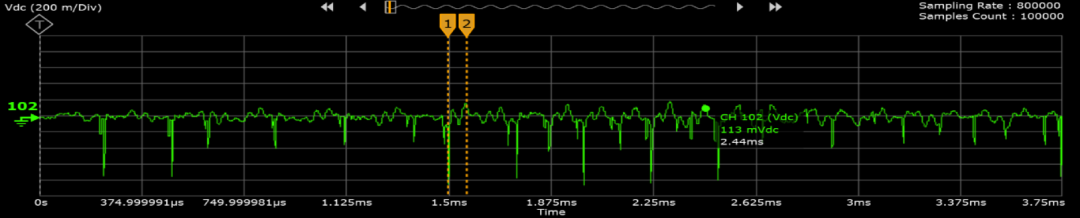

這是一個電機啟動時的振動時域波形。從這里，我們可以看出振動的幅度，但從中還是無法判斷噪聲源。

05

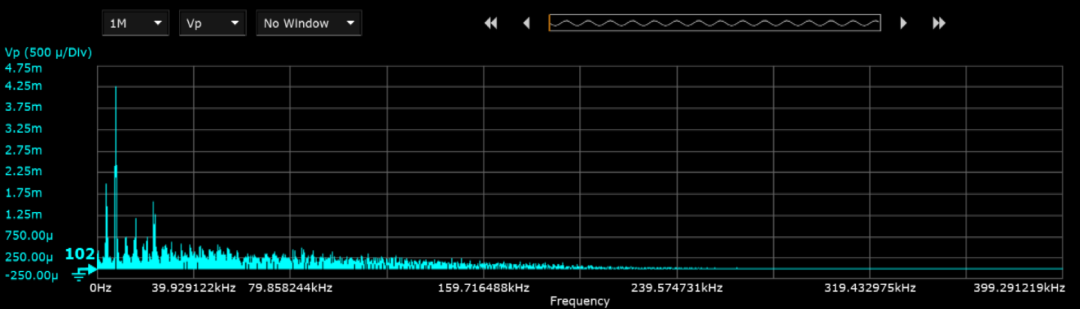

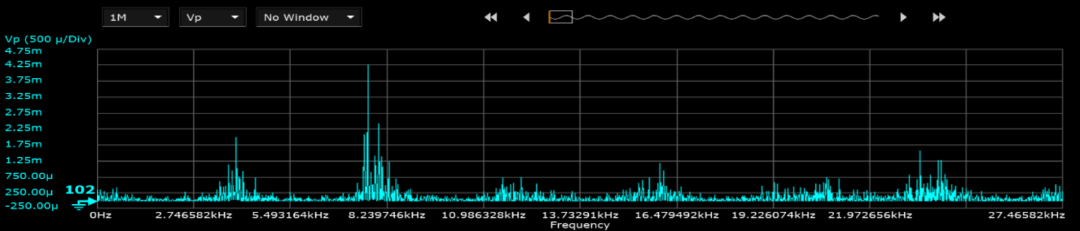

現在，我們進入頻域分析，看看是否可以幫助定位噪聲源的頻率。這個數采的軟件提供頻域分析功能，可結合采樣速率設定FFT Size，看下圖。

圖7

從這種圖上，我們可以看到噪聲的振動頻率分布，特別在8.3KHz附近，出現了最高的振動幅度。這個線索就更有價值了。

因此，掃描式數采和同步測量的數字化儀有不同的工作原理，其應用，前者注重信號靜態特性測量，而后者，則更多用于多路信號同步的動態特性測量。

提示#2:? 合適的數據采集器和模塊

我們以上的測試設備，是起源于上世紀的數采平臺， 即1997年HP34970A，到2001年的Agilent34970A，再到2019年的DAQ970A，性能不斷提升，高品質一貫傳承。

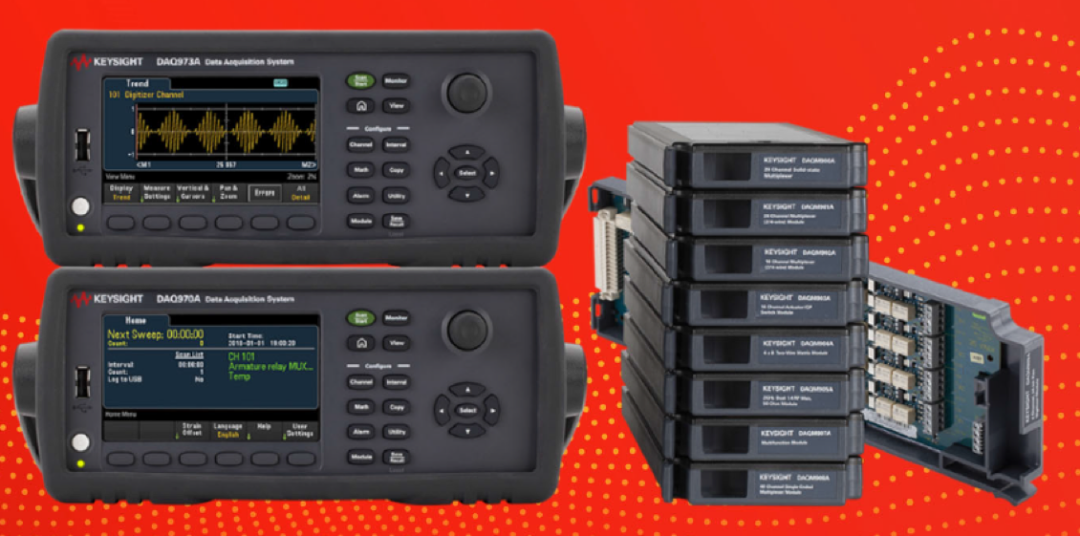

圖8

多路數據采集配備的是 DAQM901A 模塊，其性能沿襲了經典的34901A多路數采模塊。而多路同步采集的數字化儀的應用，我們則采用了 DAQM909A 同步數采模塊，這是一個新產品，它可以插在DAQ970A的主機中使用，具備4通道，24bit 分辨率，800KSa/s 采樣率的同步采集。

提示#3:? 舒適的數據采集和控制軟件

通道數多、數據量大，無論是儀器設置還是數據處理，都會很麻煩，甚至?xí)屖褂谜邽l臨崩潰！為了讓工程師伙伴們從瀕臨崩潰，一步跨入極度舒適，我們特意開發了支持?jǐn)?shù)采的BenchVue軟件平臺。

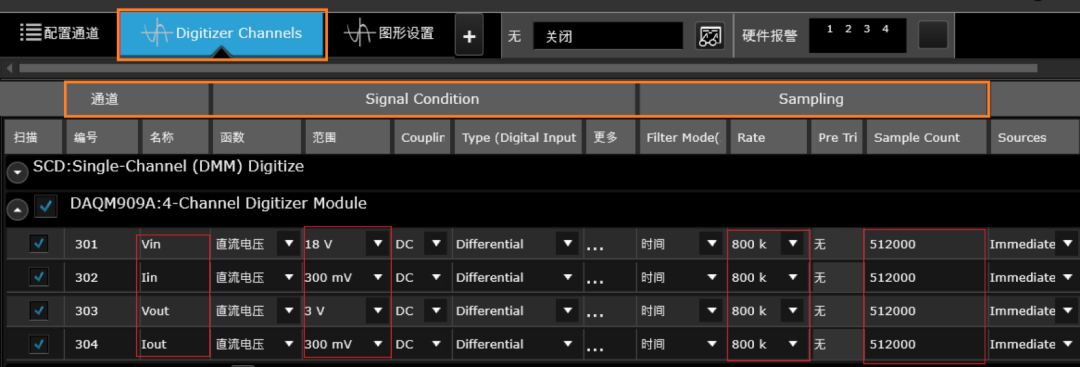

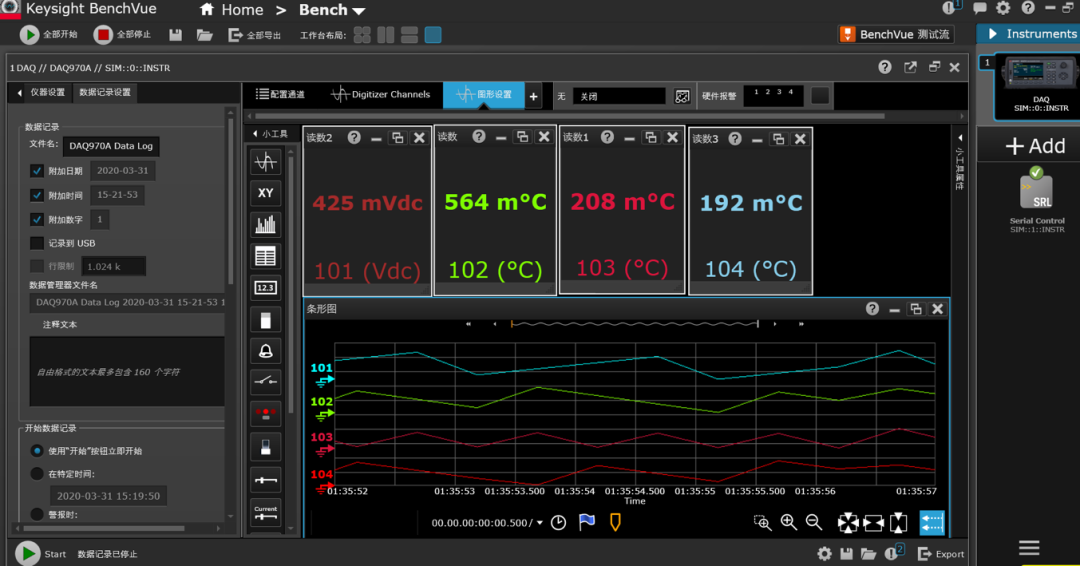

下圖就是DC-DC測試實例，BenchVue 軟件設置4個通道的截屏。

圖9

還有，下圖中即時數據、跡線和設置狀態的截圖。

圖10

提示#4:? 如何少花錢多辦事

最重要的一個提示：如何少花錢多辦事。?
如果你有購買 DAQ970A 或 DAQ973A 的計劃，需要同時配置 DAQM901A 多路數采模塊和 DAQM909A 數字化儀模塊。當您購買的時候，只需要支付主機和 DAQM909A 模塊的費用，在指定期限內，即可免費獲得一個 DAQM901A 模塊。

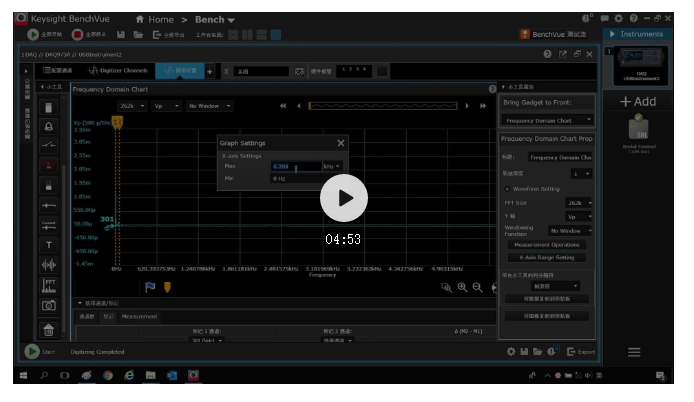

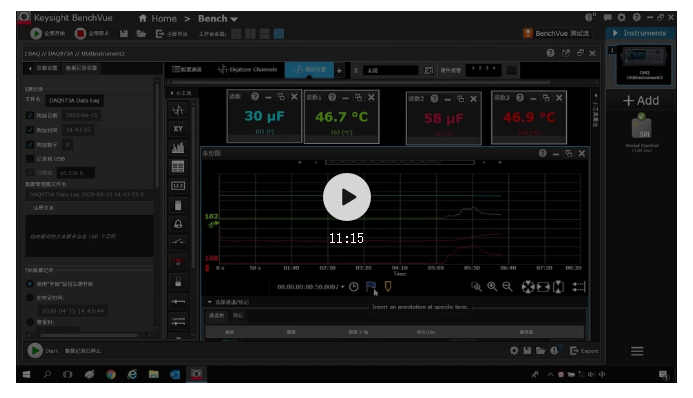

下面是3段實際測試案例小視頻，給你分享一下專業級的測量。分別是：

01.?電容&溫度曲線測試

02.?DC/DC電源動態精確測試

03.?醫療脈搏傳感器測試
