示波器探頭
UT-PD1500 系列

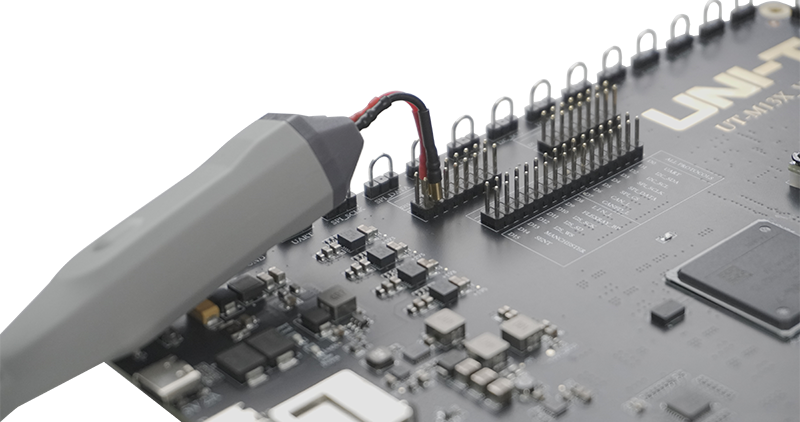

UT-PD1500是針對高頻測量設計的有源差分探頭，集成了當今通用高速探頭所需的許多特性。其200kΩ 高輸入電阻搭配 1pF 低輸入電容可降低對測試電路的負載干擾，精確提取差分信號。UT-PD1500擁有1.5GHz的測試帶寬，上升時間≤245ps ，±4V 動態范圍，10:1 衰減系數，可適應不同幅值信號、對多種高速測試信號精確還原，因此在高速數字電路、總線分析、信號完整性等諸多高速領域中，UT-PD1500可以準確、快速地獲取到電路中的信號信息，有助于提高工程師工作效率和準確性。適配：MSO8000HD；MSO7000X；UPO7000L；MSO5000HD；MSO3000HD；MSO3000X系列
有源差分探頭 探頭類型 1.5GHz 帶寬 ≤245ps 上升時間 10:1±5% 衰減比 200kΩ±2% 輸入阻抗
產品詳情
優異的電氣性能
1.5GHz高帶寬-準確測量高速串行信號
上升時間≤245ps極高的信號保真度
1pF低電容極大降低測試電路負載干擾
±4V動態范圍保證大多數信號的線性測量不失真
豐富的應用環境
常用于高速串行總線的設計、驗證和調試
- I2C/SPI
- CAN/CAN-FD/LIN
- 串行ATA
- 以太網（GbE）
- USB2.0
- FireWire（1394b）

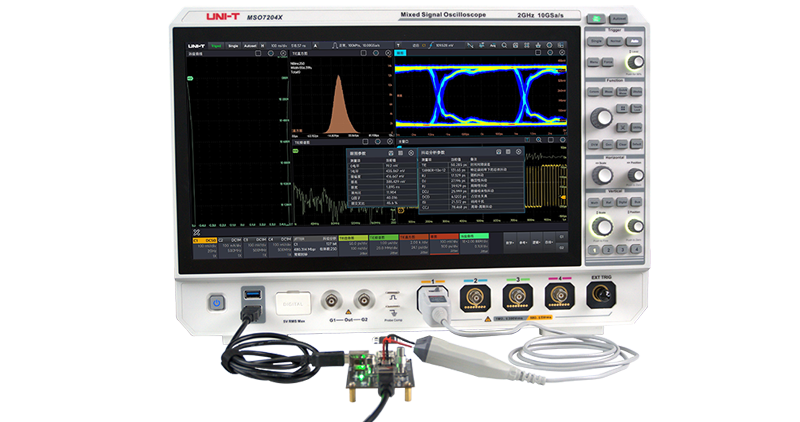

信號完整性、抖動分析和眼圖
高速串行總線一致性分析
∞
易用的探頭功能

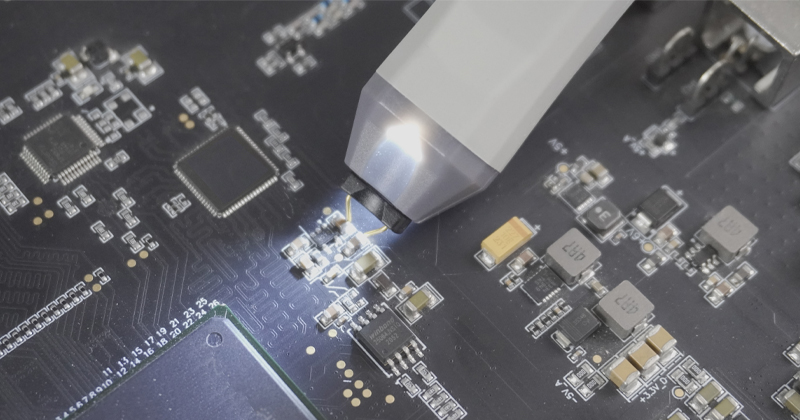

探頭前燈點亮/熄滅按鈕
控制示波器運行停止
清除示波器當前顯示波形和測量值
控制示波器進行強制觸發
自動感知衰減倍數
自動阻抗匹配
識別探頭型號和序列號
