數字示波器
UPO7000L 系列
UPO7000L 系列緊湊型數字熒光示波器，采用緊湊的機架結構性設計，輕薄小巧的機身，1U高度更適合多機系統集成、機架高密度封裝、遠程系統操控。支持多機同步觸發，最多擴展至 128 臺示波器，單機集成 4 條模擬通道，1 條外觸發通道和一條函數/任意波形發生器通道，提供機腳墊，平面設計易于堆疊擺放。UPO7000L 依賴 MSO7000X 系列平臺，操作習慣易于過渡，你可以通過插入外部觸控顯示器，得到像MSO7000X 一般絲滑的手勢觸控體驗。多機集成提供機架安裝套件，開箱即可安裝。無論在何種應用場景中，UPO7000L 都能輕松應對。
4 模擬通道數 2GHz/1GHz 模擬帶寬 10GSa/s 最高實時采樣率 1Gpts 最大存儲深度 2,000,000wfms/s 最高波形捕獲率 - 數字通道 60MHz 信號源
產品詳情

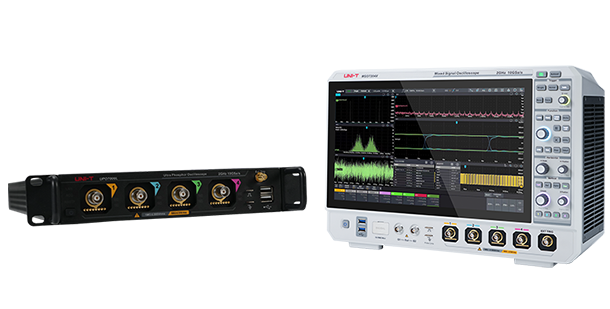

7000家族系設計

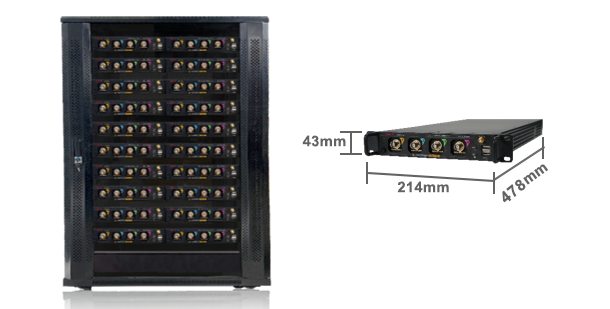

UPO7000L采用緊湊的機架結構性設計輕薄的機身，整機尺寸僅214mm*478mm*43mm，依賴MSO7000X系列平臺，操作習慣易于過渡，如果您研發端使用MSO7000X，那么生產端UPO7000L將是您的最佳選擇。

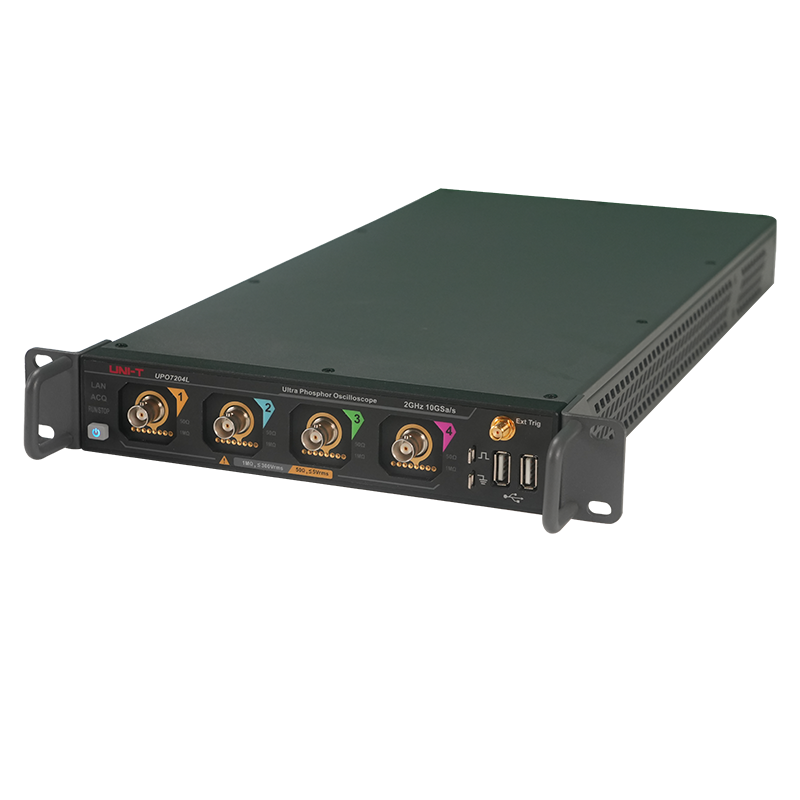

多機集成，高效利用機架
標準1U高度設計，更適合多機系統集成，機架高密度封裝，在標準1U機架內可并排安裝2臺設備，有效利用機架空間。

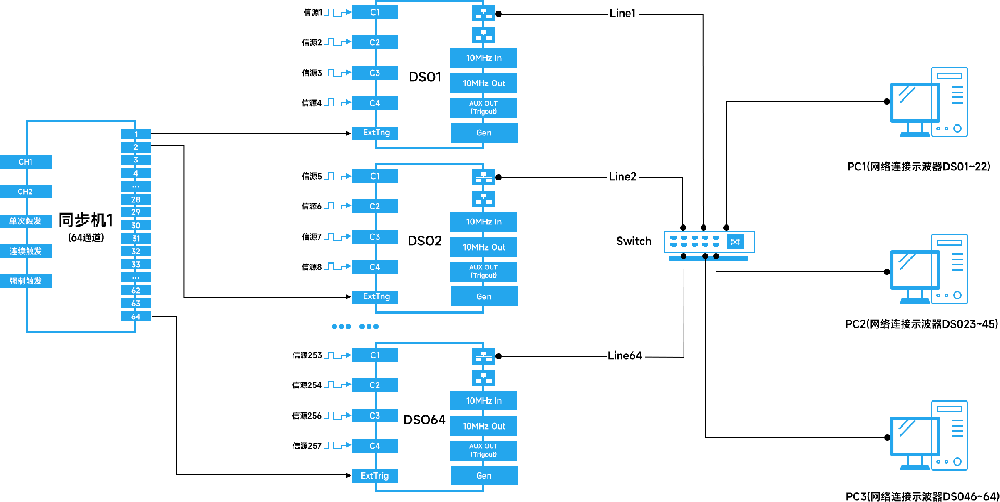

低觸發時延，多機同步方案
UPO7000L 提供了時鐘同步接口、輔助輸出接口、外觸發通道。儀器間外觸發抖動≤200ps rms，有效保證了同步精度。使用千兆以太網接口加持，深度優化 SCPI 響應速度， 提高數據鏈路的穩定性和傳輸效率。對于需要多通道集成解決方案的用戶，優利德提供同步機方案，支持至多 128?臺設備同時進行數據采集，至多擴展至 512?路通道。

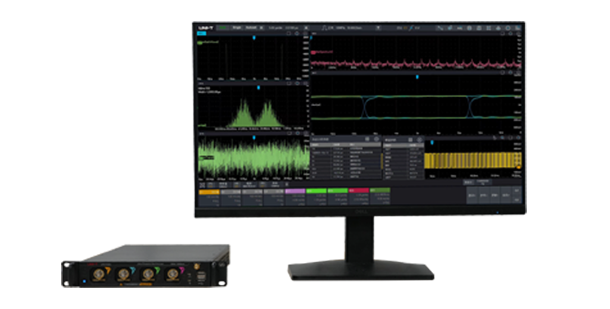

外接顯示和控制設備
后面板提供HDMI接口，可通過外接顯示器查看，同時前后面板分別提供了兩個USB 2.0 Host 、
兩個USB 3.0 Host 接口，支持藍牙鼠標/鍵盤等控制設備，輕松秒變個人工作臺。
WebServer遠端控制
UPO7000L 在后面板提供了兩個千兆以太網，您可以通過網線或無線網卡將設備接入到您的局域網中，僅需要在瀏覽器輸入儀器的 IP 地址，就可以在個人移動設備/PC 上使用示波器進行控制、分析，同時 WebServer 還支持在線 SCPI，并且在您的用戶端直接導出波形數據，在線瀏覽儀器手冊等多樣操作，只要網絡允許，您甚至可以用任何舒服的姿勢使用示波器的所有功能。

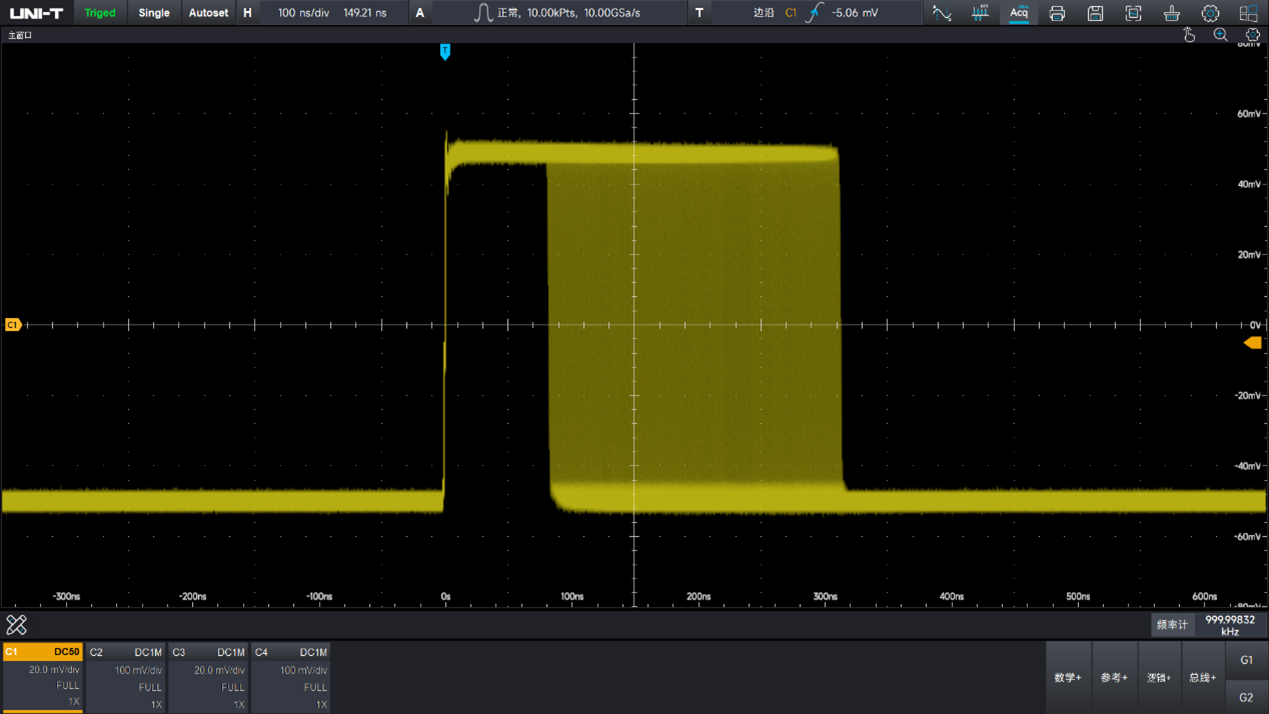

榮獲專利的UltraAcq?技術
UPO7000L采用優利德獨創的UltraAcq?技術
提升實時波形捕獲率至 600,000wfms/s以上
搭配全新的Ultra Phosphor 3.0超級熒光顯示技術，讓瞬變的信號無所遁形
高級分析功能

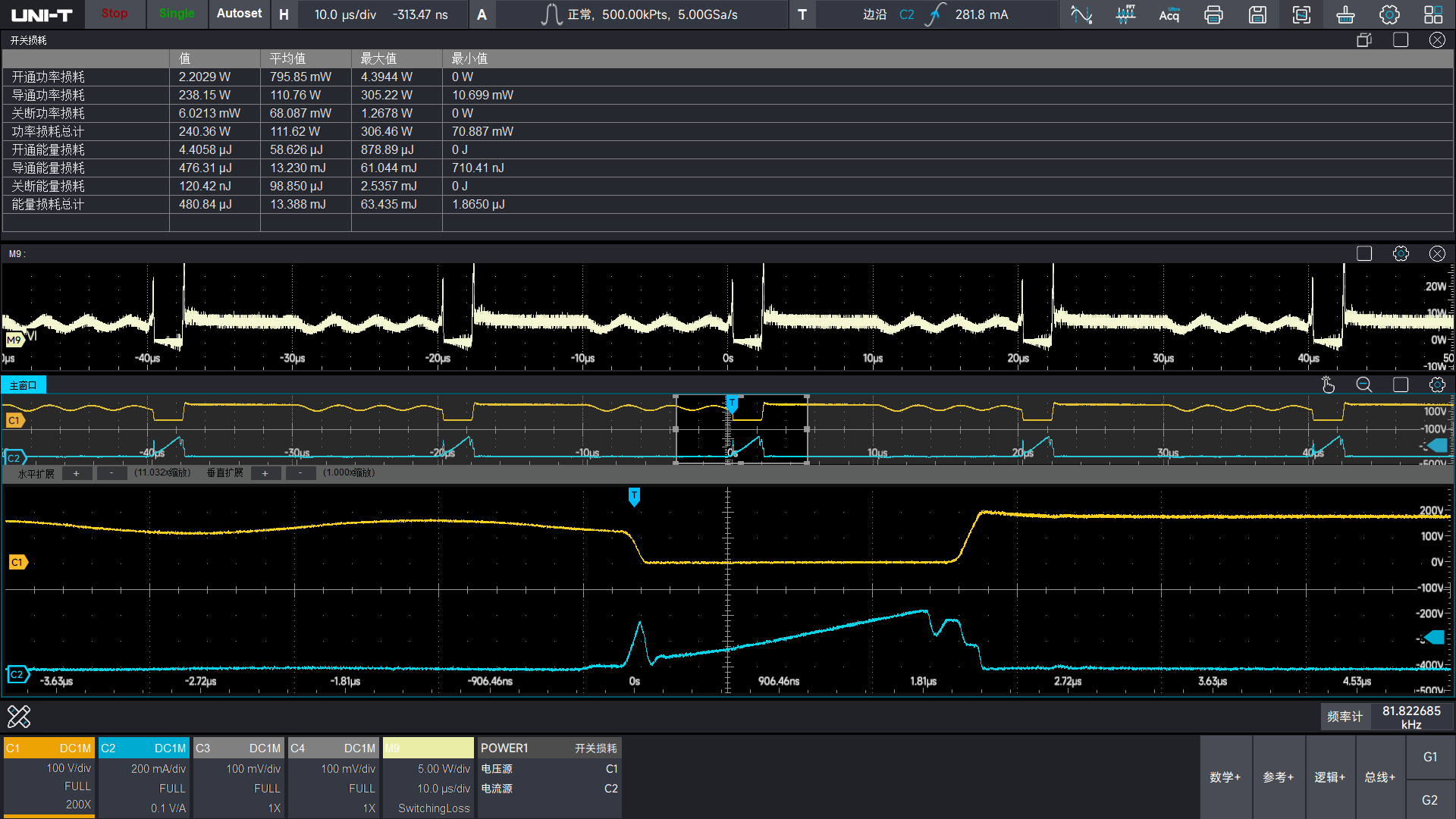

-電源分析6+

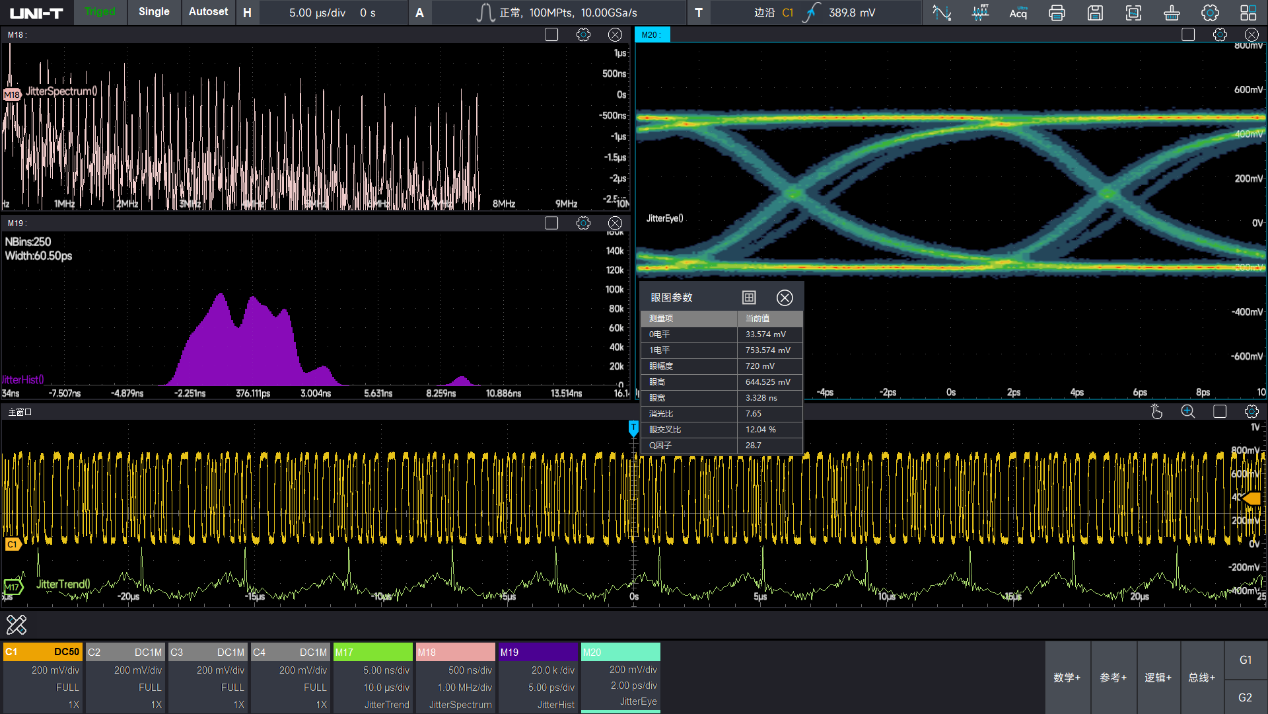

-抖動分析和眼圖

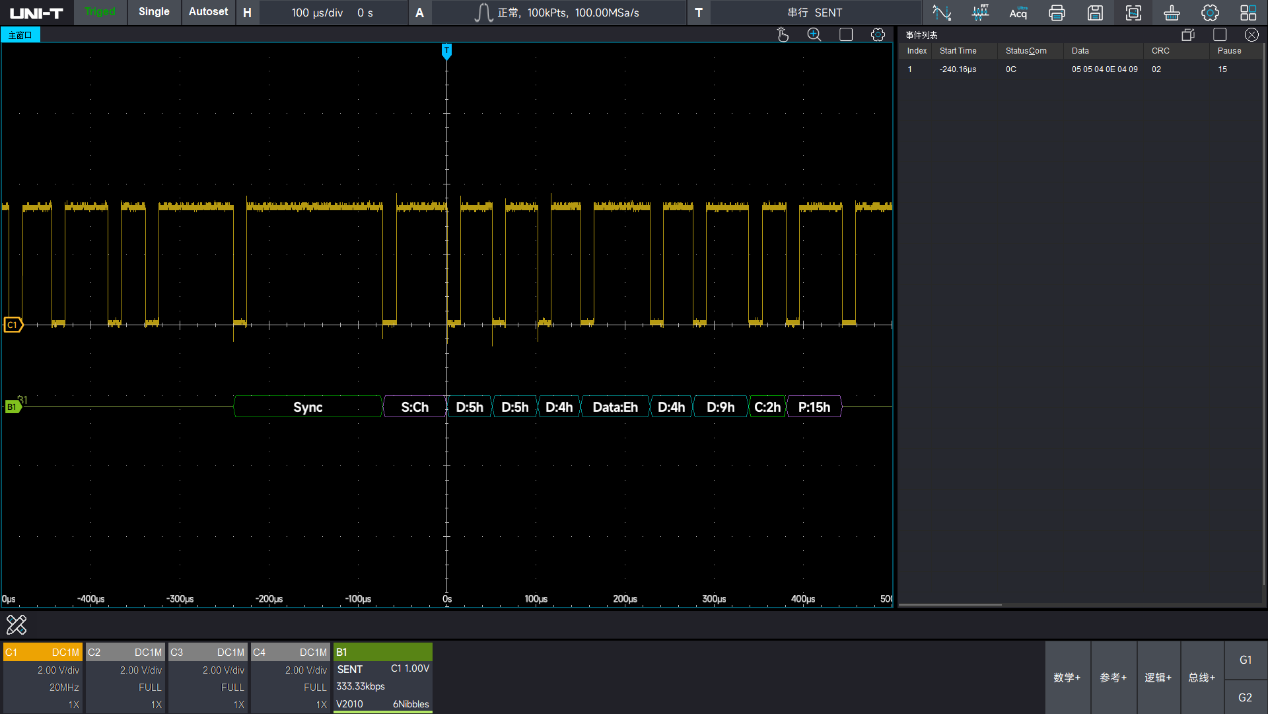

-協議分析11+

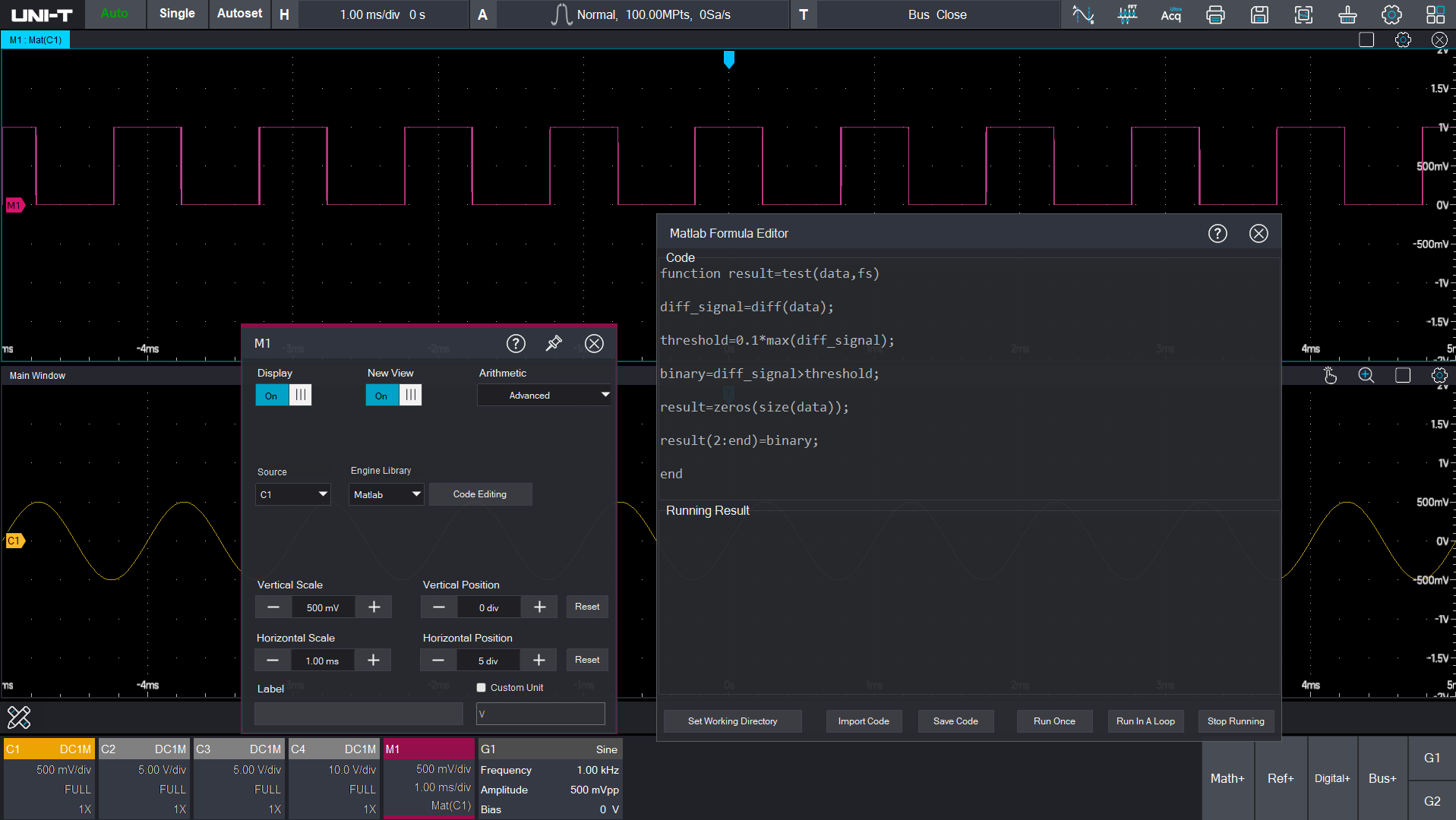

-Matlab嵌入式編程
