網上搜索時，強大的網站就給我推送了這種“智能門鎖”電池，號稱開門次數可以多50%，不知道你是否也有同樣的疑惑？

測試工程師的天性和好奇心使然，我決定做個實際測評。

這款智能門鎖使用4節5號電池供電，電池耗盡需要開門數千次，如果用手動的方法來驗證，還沒得出結果，估計就手廢了！幸好是德科技有 N6705C 這樣的物聯網功耗和續航壽命測試神器，接下來跟我一起來探個究竟吧！

使用的測試設備有：

1.?N6705C 直流電源分析儀主機 + N6781A SMU模塊
2.?N6700C 模塊化電源主機 +? N6781A 模塊
3.?BV9200B 功耗分析軟件
4.?BV9210B 電池分析和模擬軟件

實測步驟：

一、測試智能門鎖的開鎖過程耗電特征

二、評估門鎖最低截至工作電壓

三、提取電池組（每組4個）的模型

四、模擬電池和門鎖模擬，獲得電池的剩余電量

第一步

測試電池的功耗模型

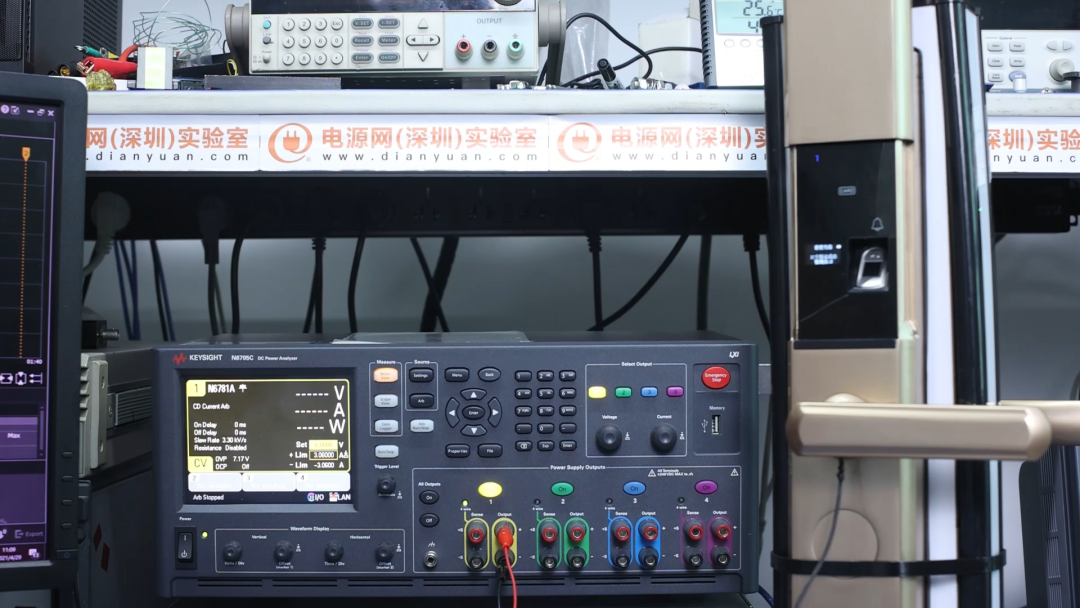

利用N6705C組合模擬電池，配合BV9200B分析軟件，在給門鎖供電的同時，測試其電流工作波形，記錄整個過程。請看下圖

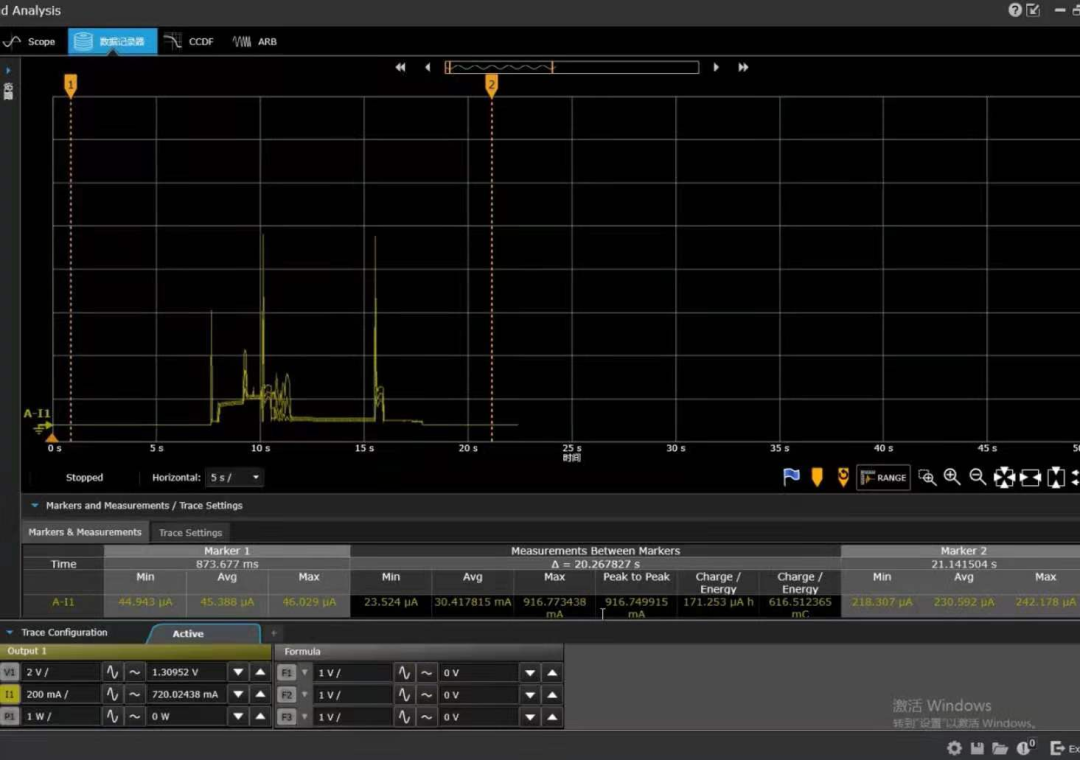

從開鎖的波形上可以得到以下的數據和結論：

1.? 最小電流 45uA，說明這個門鎖的休眠功耗還是比較低的
2.? 最大電流916mA！同最小電流相比，兩者相差將近2萬倍！沒錯，這種不可思議的電流的波形超高動態范圍和高速捕獲及測量能力，正是N6705C 被稱為IoT低功耗測試神器的根本原因！
3.? 開一次門鎖耗電量是 171 uAHr

視頻1：智能門鎖的功耗提取

當我們得到這個數據后，相信有的工程師簡單的想法就是根據電池電量和每一次開鎖耗電量，迅速得出開鎖次數！呵呵，如果真是這么容易，我也不會浪費那么多時間繼續給你揭示真相。

第二步

測試智能門鎖的最低工作電壓

與其他智能設備相同，智能門鎖在低電壓報警時，是由于電池的端電壓已經接近了最低工作電壓，從而隨時可能觸發智能系統關機。而此電壓是負載工作時的電池端電壓。由于電池內阻的分壓，電池的端電壓要等于或低于電池的開路電壓。?

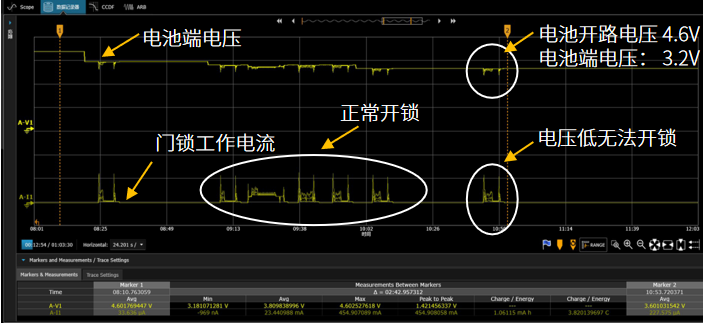

測試中，我逐步調低輸出電壓，直到門鎖無法正常打開，這時候，我們看到開路電壓雖然還有4.6V，但開鎖瞬間電池端電壓降到了3.2V，此時門鎖已經無法打開。請看下圖

第三步

分別對兩種電池進行測試和提取模型

除了開始提到的物聯網專用電池，作為比較，我還從電商購買了同一廠家的高效堿性電池（金色包裝）。利用N6705C組合，配合BV9210B電池模擬軟件，分別對這兩種電池的模型進行提取。?

提取的過程請大家看視頻2，
我就不多做描述了。

有一點我要強調一下，這兩種電池容量相差不大，而它們的內阻，在開路電壓4.7-6.5V區間，金色包裝的4節電池組，內阻分布在2.1-2.3歐姆之間；物聯網專用電池的內阻在1.6-1.7歐姆。相差非常明顯！而電池內阻如果較大，當負載出現出現峰值電流拉載的時候，會把電池的端電壓拉得過低，從而過早觸發智能門鎖關機。但此時，電池很有可能還存有較多的電量。我們以此為突破口，來測試這兩種電池在這個電池門鎖上，當電池端電壓低于3.2V的關機電壓時，電池的剩余電量。

第四步

利用N6700C組合，配合BV9210B來模擬電池

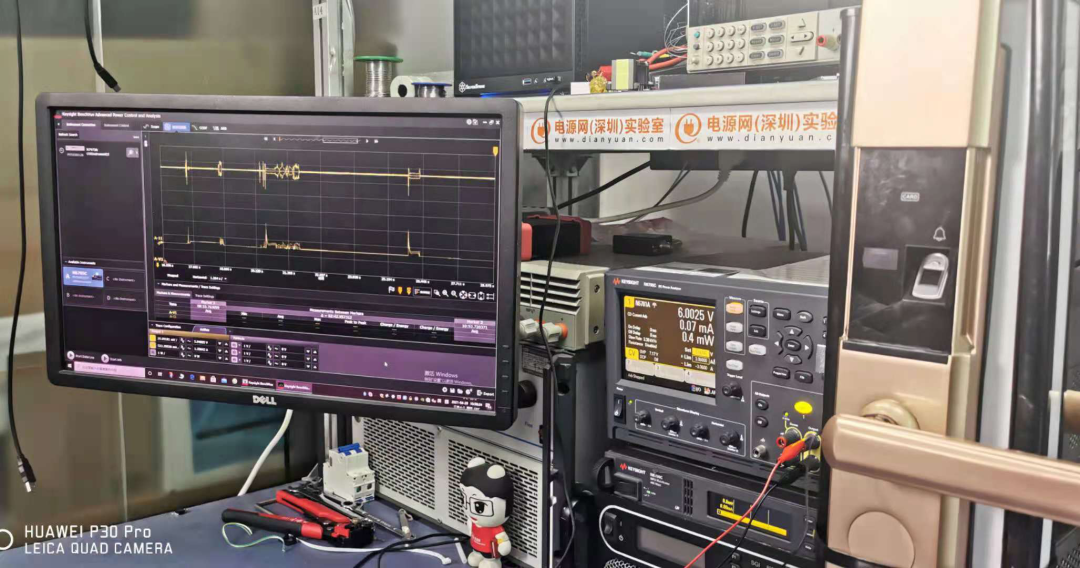

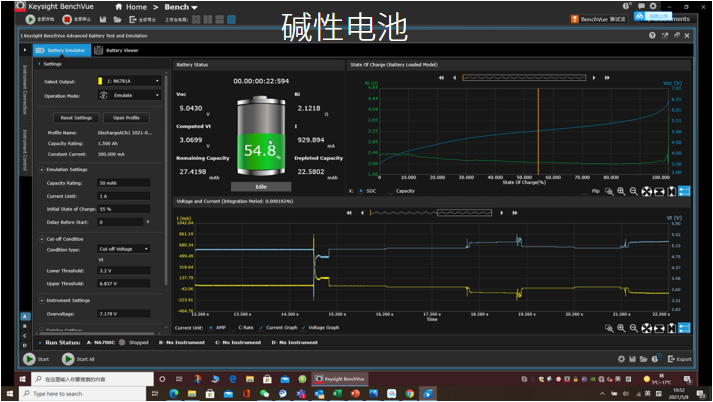

同時，N6705C組合，在BV9200B軟件控制下，模擬門鎖負載，分別測試兩種電池的端電壓降低到門鎖工作最低電壓時，電池的剩余電量。當然，在這個測試中，也可以用真實的電池，但必須花費上數十倍，甚至上百倍的測試時間！

請看視頻3

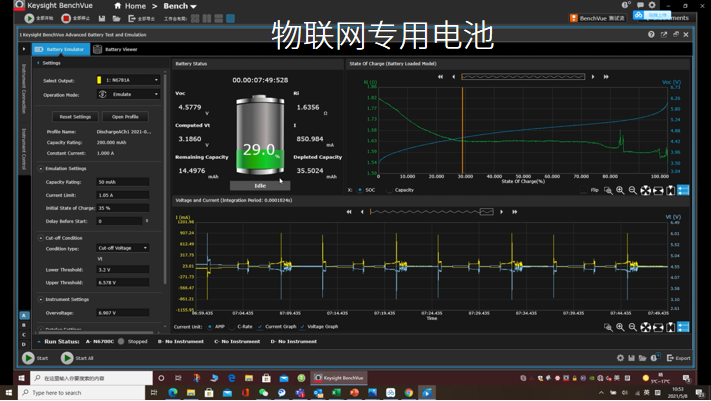

真相大白！這兩種電池在智能門鎖的工作中，高效的堿性電池只放出 45.2% 的電量，電池的端電壓就被拉到3.2V以下；而物聯網專用電池，在同樣的負載條件和截至端電壓下，則可以放出71% 的電量！廠家標稱的“開門次數多出50%” 貨真價實！
