2025-04-14為了保證產品的使用壽命，工程師必須精確的測量出產品在各種工作模式或狀態下的耗電特征。
物聯網處理芯片 MCU/ECU、BLE/WIFI/Zigee 無線模塊等完成一個數據處理或傳輸?shù)臅r間大概就持續幾個 ms。在這個時間段內包括一系列的動作和協議，如從休眠模式喚醒，數據預處理、數據裝載、數據發射、數據接收、動作完成后再次回到低功耗模式等。

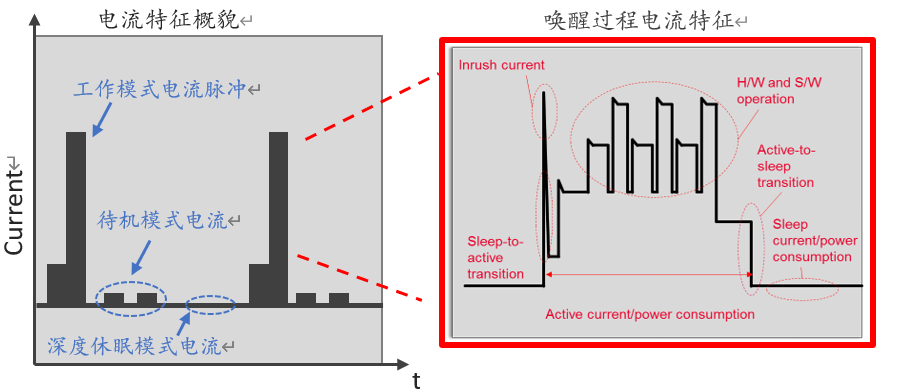

小電流，高動態是這些IoT產品的特有的電流特征，這一類產品在休眠狀態下的電流往往都只有uA級別，但是在休眠喚醒時產生的瞬態脈沖電流往往能達到幾百mA級別，而產品工作階段的電流也往往都是幾十到幾百mA之間，如何完整并準確的表征這樣的高動態電流特征是工程師在產品設計時面對的難點。
傳統儀器——示波器
示波器測量”硬傷”—噪聲高，示波器采用電磁效應方式來進行測量，最好的示波器底噪也在幾十uV以上，無法對IoT產品休眠時的小信號進行精確測量。
傳統儀器——萬用表

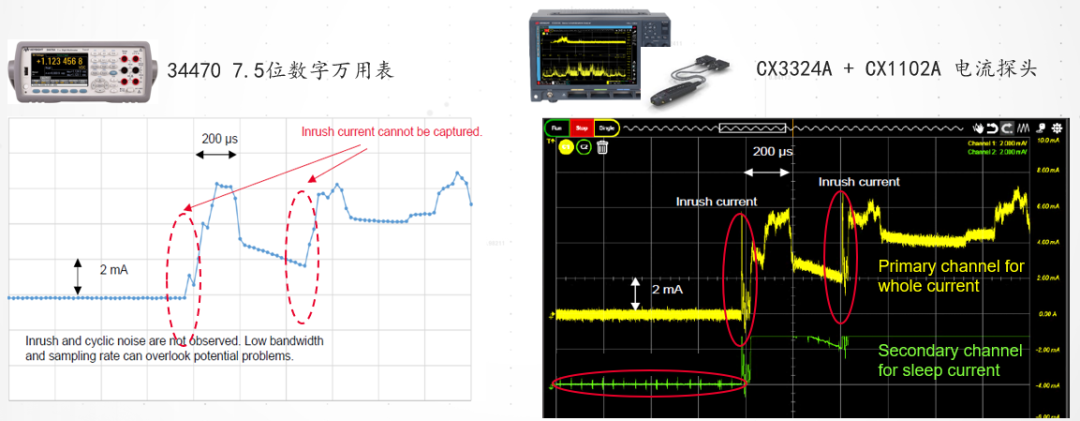

萬用表往往采樣率不高，無法測量到開機瞬間的瞬態電流以及一些高頻信號。
是德科技應用于小電流/動態電流測試的物聯網功耗分析神器——CX3300具有以下特性：
- 電流測量范圍：150 pA to 1000 A
- 極低的本底噪聲：400nv
- ADC位數：14-bir or 16-bit
- 采樣帶寬：200 MHz (1GSa/S)
- 波形存儲深度(記錄儀)：100hr X 10Msa/S = 18 TB
這些參數使得CX3300開創了一個新的測試儀表類型，讓以前幾乎無法測量的動態電流“精確”，“輕松”的完成。

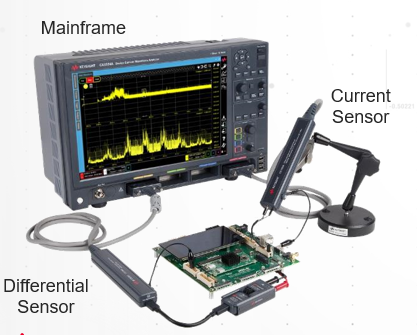

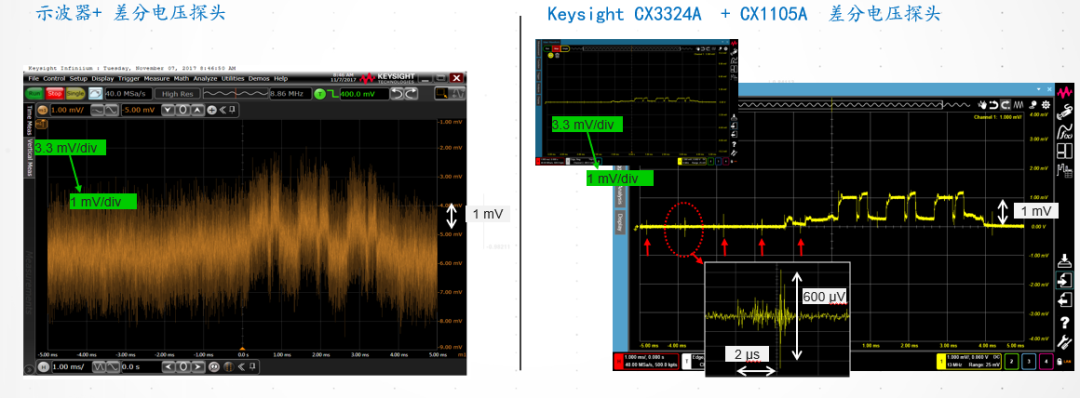

搭配CX1105差分探頭或者CX1151轉接器，CX3300不僅能完成電流測試，也可以進行電壓的精確測量，由于機器本底噪聲低至400nv，CX3300可用于測量電源或者LDO產品的紋波噪聲。
通過下面的視頻演示，將更直觀的展示CX3300在動態電流，以及電源紋波噪聲測試上的能力。
如要了解更多詳情，請來電咨詢：400-018-5117（上海精測電子有限公司）；400-816-5155（深圳精測實業發展有限公司）；025-58838327（南京精測國際貿易有限公司）。
------轉自是德科技
