2019年11月1日，LoRa?聯盟宣布，作為L(zhǎng)oRaWAN聯盟的發起者成員的阿里巴巴提交的LoRaWAN中國技術標準《 LoRaWAN CN470頻譜技術標準》，通過投票確認，正式成為中國地區的LoRa無線空口標準。

圖片來源：截取于LORA聯盟官方網站

可以說，這一標準的確立，為國內LoRa的進一步快速發展演變了基礎，其主要貢獻有3點：

• 使中國國內部署的470間隔的LoRa技術成為國際聯盟認可的技術
• 解決了以前的國內廠商LoRa設備各自為政，轉變不統一，不能互聯互通的問題
• 該標準中的方案設計，尤其是天線的設計，有效提高了頻譜效率并降低了硬件成本

誰來做產品的LoRaWAN測試認證？

絕對，LoRa聯盟作為一種物聯網技術，可以利用為M2M和物聯網（IoT）應用設計的傳感器和執行器，實現低據距離遠距離通信，在各個國家和地區應用到各個方面。是由規范合作伙伴組成的一個開放性組織，它開發了低功耗廣域LPWA網絡協議規范LoRaWAN?。該規范以LORA技術為基礎，使用免許可的千兆赫以下可以進行通信。

那么LORA產品由誰來做認證測試呢？

當然，是由LoRa Alliance授權的測試機構（ATH- Tested House）。申請認證的流程這里不作過多的介紹，大家可以到官網上下載相應的文檔。

那么LORA聯盟授權了哪些測試機構呢？

最終，洛拉聯盟官方共授權了大約8家測試機構（其中有的測試機構可能在世界各地有多家實驗室），如下圖。

LORA聯盟授權的支持LORA測試認證的ATH

在大中國地區，只有一家，那就是在臺灣的德國萊茵TUV測試實驗室。各生產廠商提交產品認證時可以與各測試機構單獨聯系，但必須是該廠商必須是LoRa Alliance成員。不是的，需要提前加入LoRa聯盟。

LoRaWAN認證主要測試哪些產品？

目前，LoRa的認證測試主要是針對A類的終端產品（A，B，C類產品區別如下表），網關的認證計劃還沒有開始。

Class A的終端產品主要包含以下細分：EU 863-870；歐盟433；美國902-928；AU 915-928；KR 920-923；AS 923；CN 779-787；CN 470-510（CN電表中國）。其他
地區沒有使用上述類似的目前還沒有開始認證計劃，有些還在開發之中。所有的認證測試的目標是保證不同廠家的產品可以互聯互通，正常工作。

三類LoRa終端的差異

LoRaWAN?的認證測試主要是針對終端的功能進行測試，也就是說主要是LoRaWAN的協議和應用是否與LoRaWAN的規定一致。對于射頻功能的驗證是可選項，例如發射功率，無線接收靈敏度等。
需要指出的是，LoRaWAN認證測試與CE或FCC等強制性認證沒有任何關系，彼此之間沒有任何影響。

接收機高靈敏度的測試

以所有當前的通信制式中，LoRa技術的接收靈敏度是最高的。
以當前市場上常用的SX1301在125kHz / SF12配置時，它可以達到-142.5dBm。NB-IoT（-130dBm）和LTE（-110dBm） ）））），
在理想條件下，即相同的發射功率，天線增益和環境因素條件下，LoRa的通信距離是NB-IoT的4倍；是LTE的42倍。既如此，市場上的SX1268和SX127x模塊的最高靈敏度可以達到-148dbm。
如此高的靈敏度，對測試儀器提出了更高的要求。信號源必須能夠精確產生小于-148dBm的LoRa信號，才能夠達到系統測試的要求。

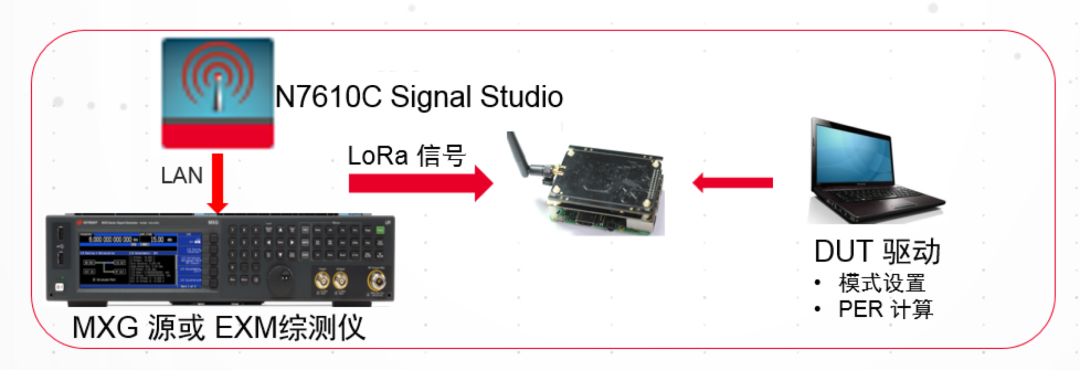

LORA接收機靈敏度測試

是德科技的MXG信號源N5182B是一個經濟的信號源，其輸出可以達到-144dBm，而且具有出色的相位差特性，可以滿足一般的LoRa終端的測試要求。

? ? ? ? ? ? ? ? ???對于更為苛刻或更高靈敏度的測試，可以選用是德科技的高端矢量信號源。
? ? ? ? ? ? ? ? ???關于研發以及設計與驗證測試，業界還在考慮增加其他測試要求，包括在加性高斯白噪聲

（AWGN）和信號衰減條件下（例如由本振頻率漂移或相鄰信道和同信道干擾引起的頻率誤差）對接收器的性能進行驗證。
選配不同的選件，MXG信號源可以輕松滿足這些測試面向物聯網的N7610C Signal Studio軟件采用直觀的圖形用戶界面，能夠讓用戶輕松設置參數，并利用這些參數控制各種配置，從而靈活地生成LoRa波形。參數。

發射機的各種調制參數測試

例如，最大功率的測試是某些運營商非?？粗氐陌l(fā)射測試之一。

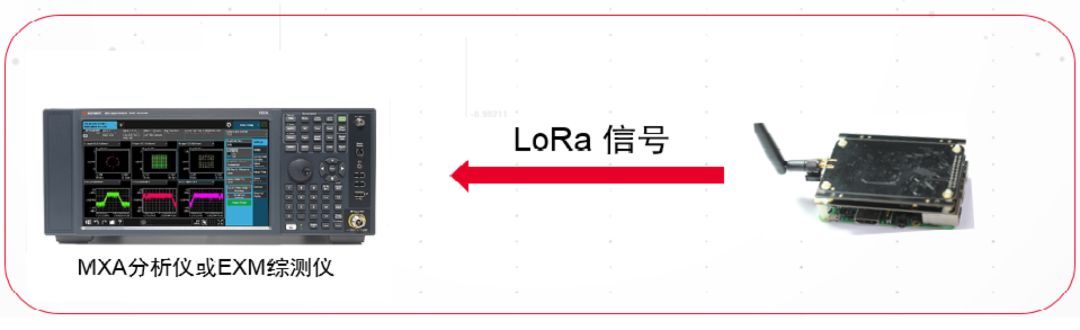

是德科技的頻譜儀，輔以現在的物聯網測試軟件選件（N9084EM0E），可以對LoRa發射的信號進行采樣。

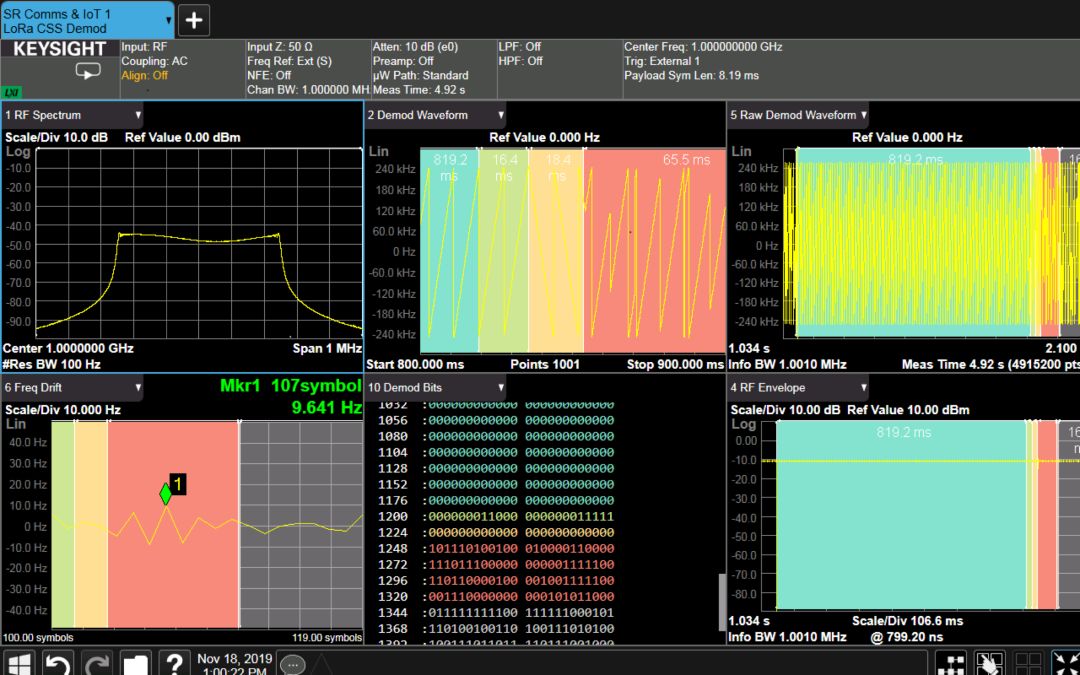

利用此軟件選件，可以發掘更多的發射機LoRa信號的信息，如稱為Chirp的跡線和頻率轉換相對于信號（Symbol）的跡線等，為發射機和發射電路的設計提供了非常好的調試工具。

模塊或終端低功耗的測試

對于研發工程師而言，MCU的選擇，電池電源管理芯片，電路的設計，外圍設備的耗電等問題，都會影響到最終洛拉終端耗電的性能。

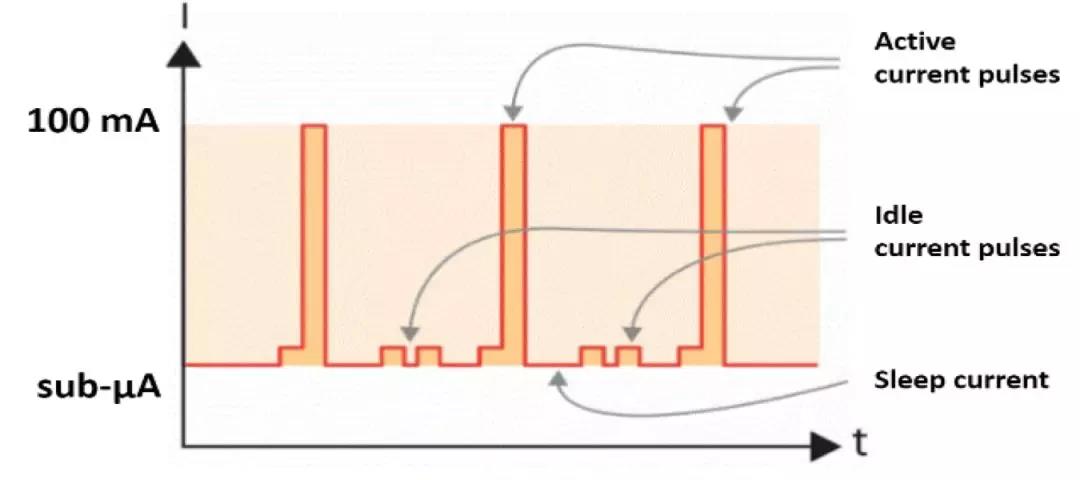

與NB-的的的IoT有不同的工作狀態類似，洛拉終端也有幾個工作狀態，休眠模式，交替模式（只有MCU工作），運行模式（包括發送數據模式和數據監聽或接收模式），狀態消耗的電流不同。
例如模塊SX1278，其休眠電流小于0.2毫安，大約模式下電流大約為1.6毫安，接收狀態下為12毫安，，在最大發射情況下為120毫安。在不同的應用模式因此，既是同一款終端，在不同的應用場景下，電池的續航時間也是不同的。

要想準確獲知知電池的續航時間，則需要準確測試各種狀態下電流的消耗。估算電池的續航時間。

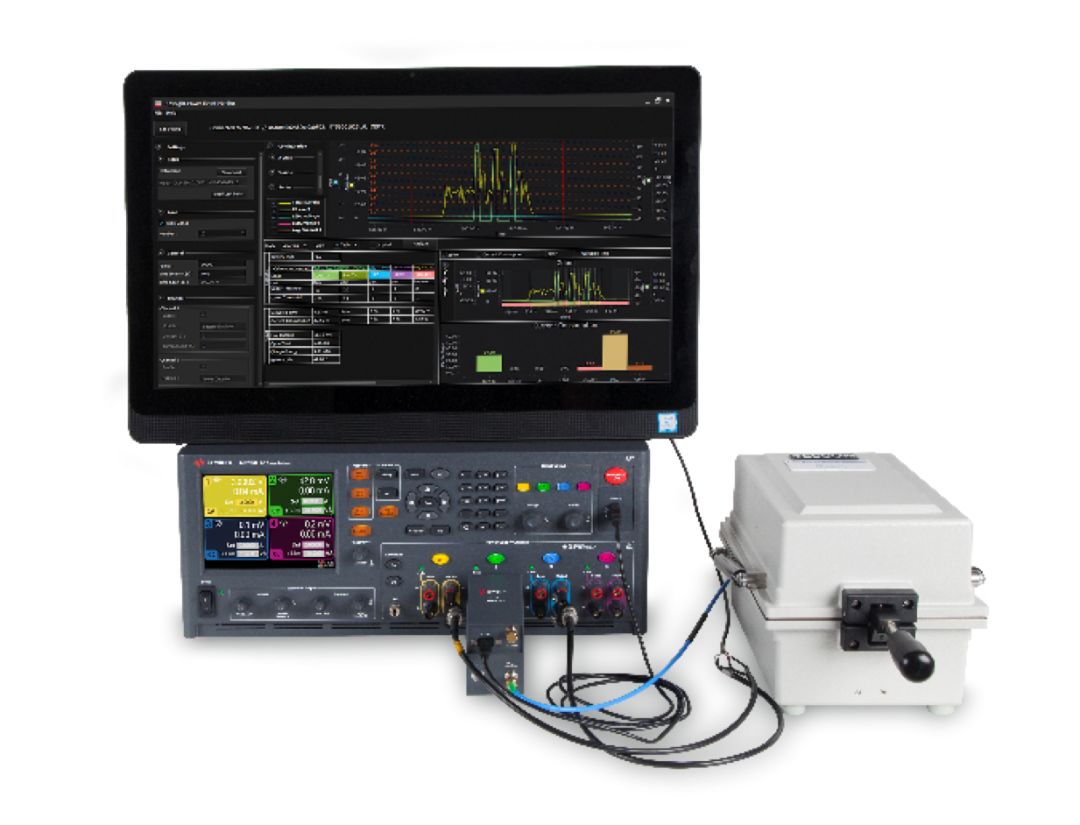

是德科技公司的X8712A，利用電源的電池模擬器的功能再加，可以測試低至nA的級的電流消耗，把射頻發射與相應的對應對應起來，并且可以做連續的替換記錄，可以準確測試各種物聯網終端的電池壽命，并且可以進行各種統計分析，是精確的性能測試的不二之選。

X8712A強制測試系統

ADR（自適應數據速率，自適應速率）是LoRaWAN核心技術之一，是增加網絡容量和降低電流功率的基礎。它根據終端和網關的距離不同通過改變擴頻因子來調整發射數據速率。
其中越近，端處理器將采用高速率；越遠，端處理器就降低速率要驗證這個功能，需要多個信號源，傳輸模擬器等設備，是研發測試中最具挑戰性的測試之一。
