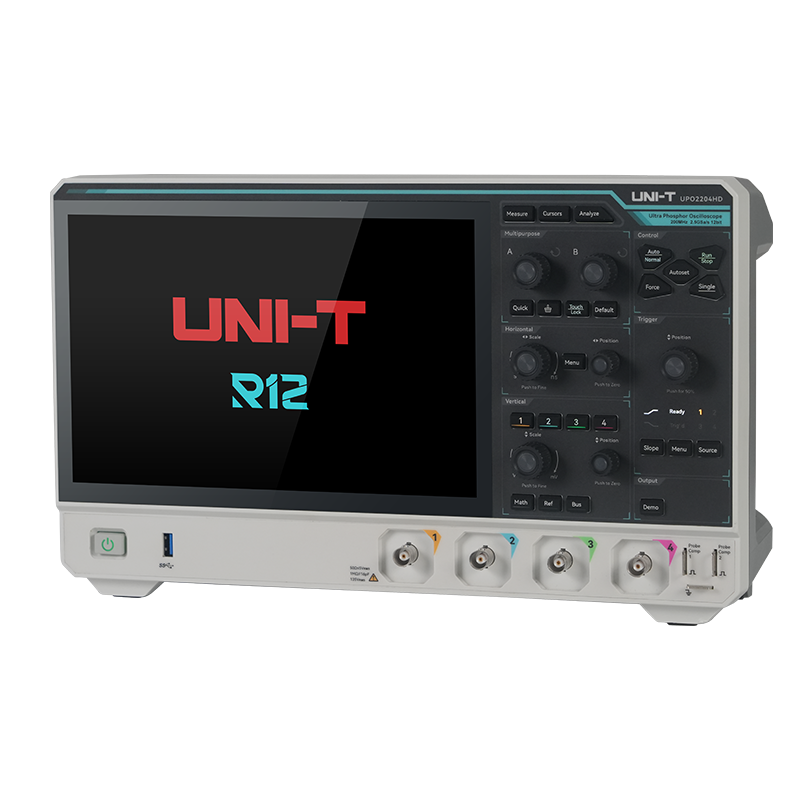

高分辨率示波器
UPO2000HD 系列

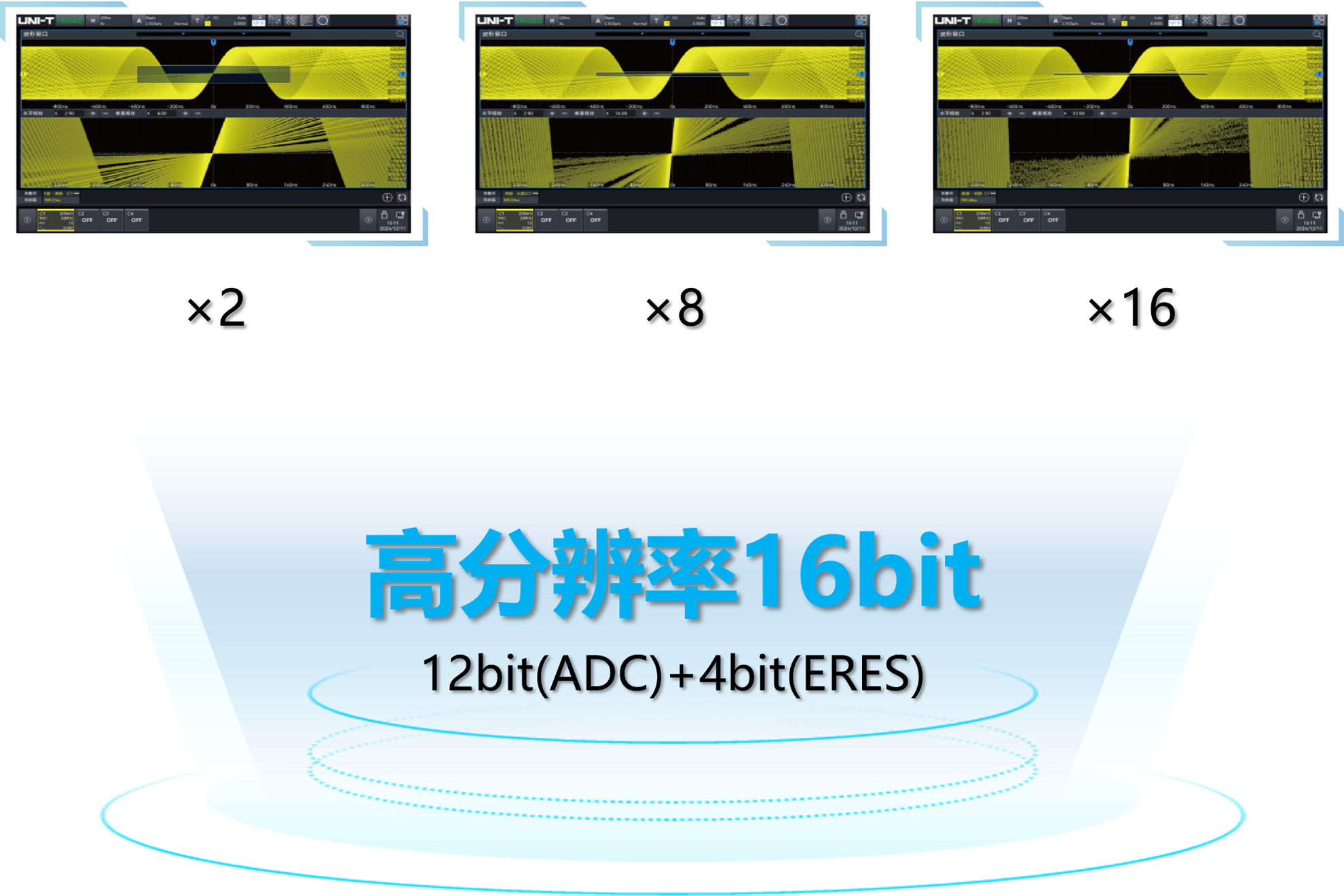

UPO2000HD是一款最多可選4通道高分辨示波器。配備了R12?12bit分辨率的ADC，可通過ERES增強分辨率至16bit，其最高采樣率為 2.5GSa/s，存儲深度100Mpts/CH，波形捕獲率為1,000,000wfms/s，依此可確保高質量的波形分析。UPO2000HD支持9種串行協議解碼、 12種電源分析，還可通過WebServer實現遠程操控，在高精度電源測試、紋波測量、器件性能優化及醫療設備等領域的測試和分析任務中都能大顯身手，是功能全且性能強大的測試設備。
4/2 通道數 200MHz/100MHz/70MHz 帶寬 12bit ADC分辨率 16bit ERES 2.5GSa/s 最高采樣率 100Mpts/CH 最高存儲深度 1,000,000wfms/s 最高波形捕獲率 - 內置信號源
產品詳情

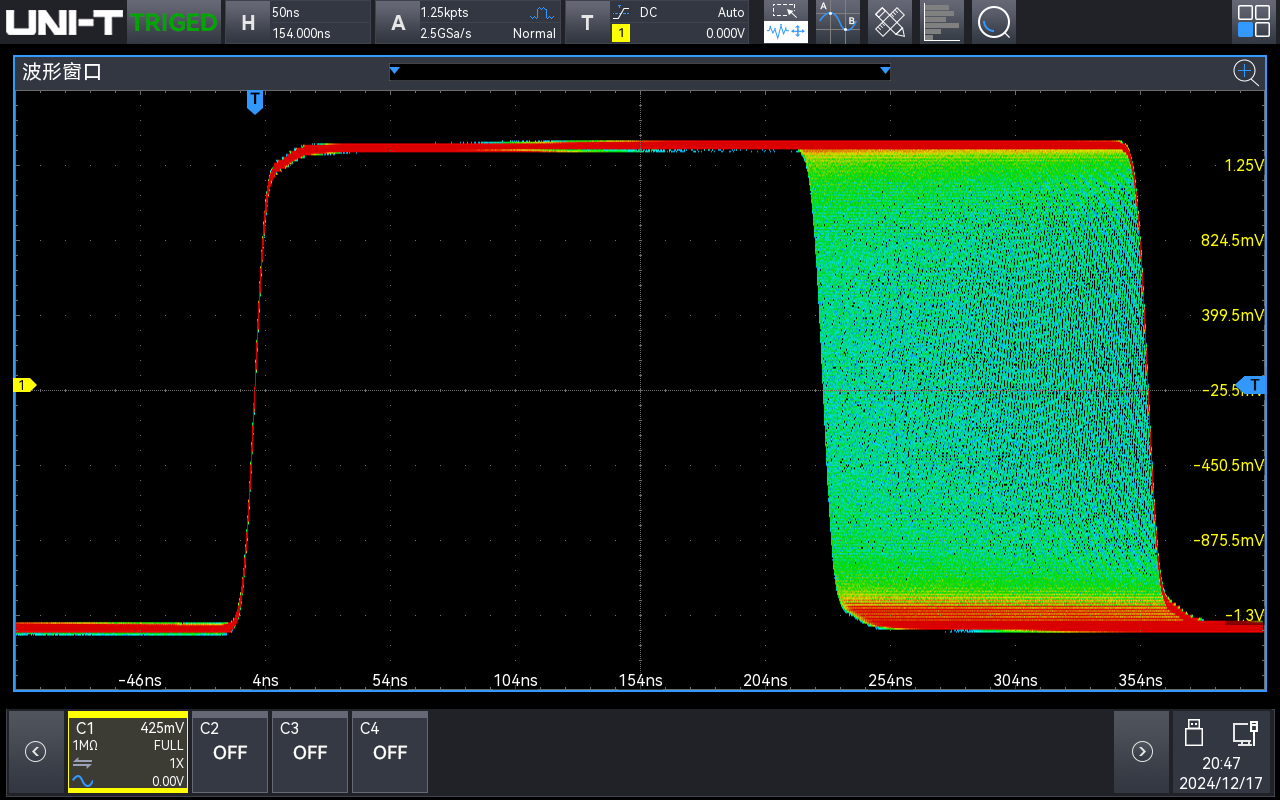

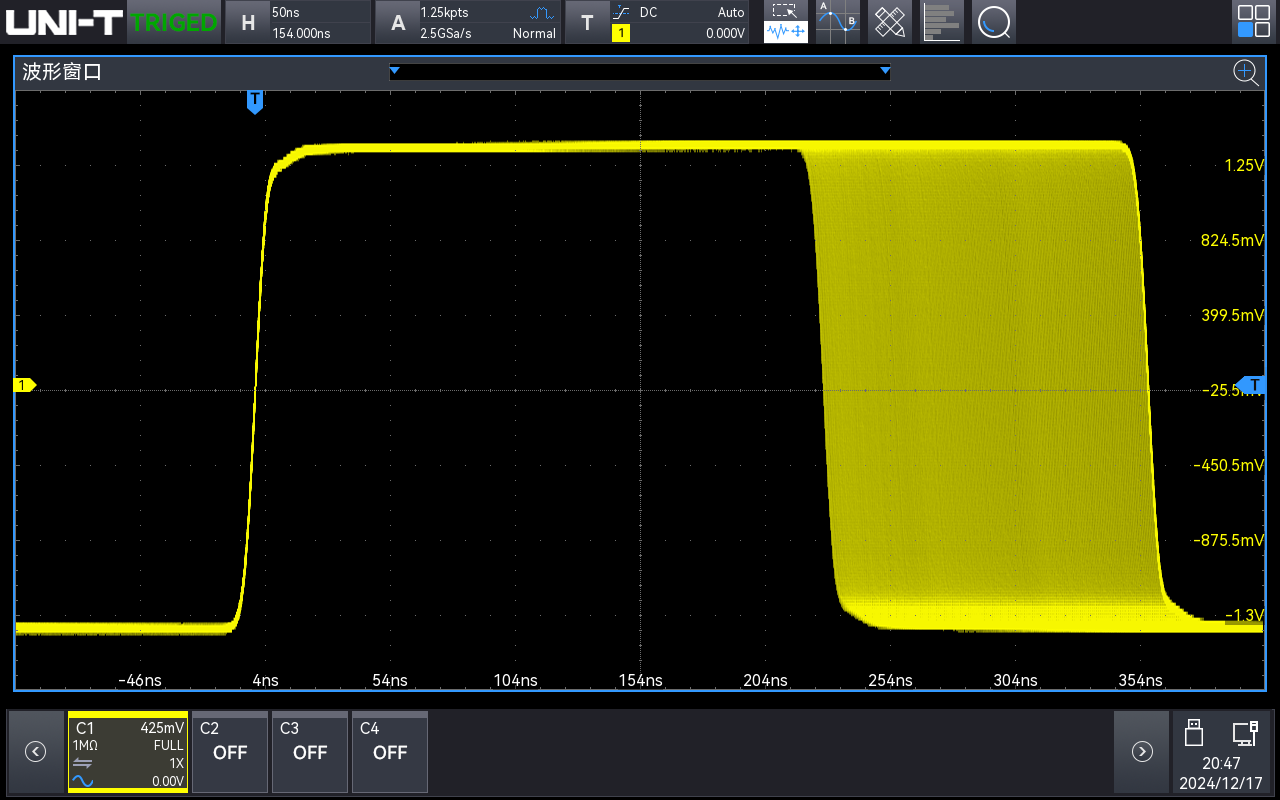

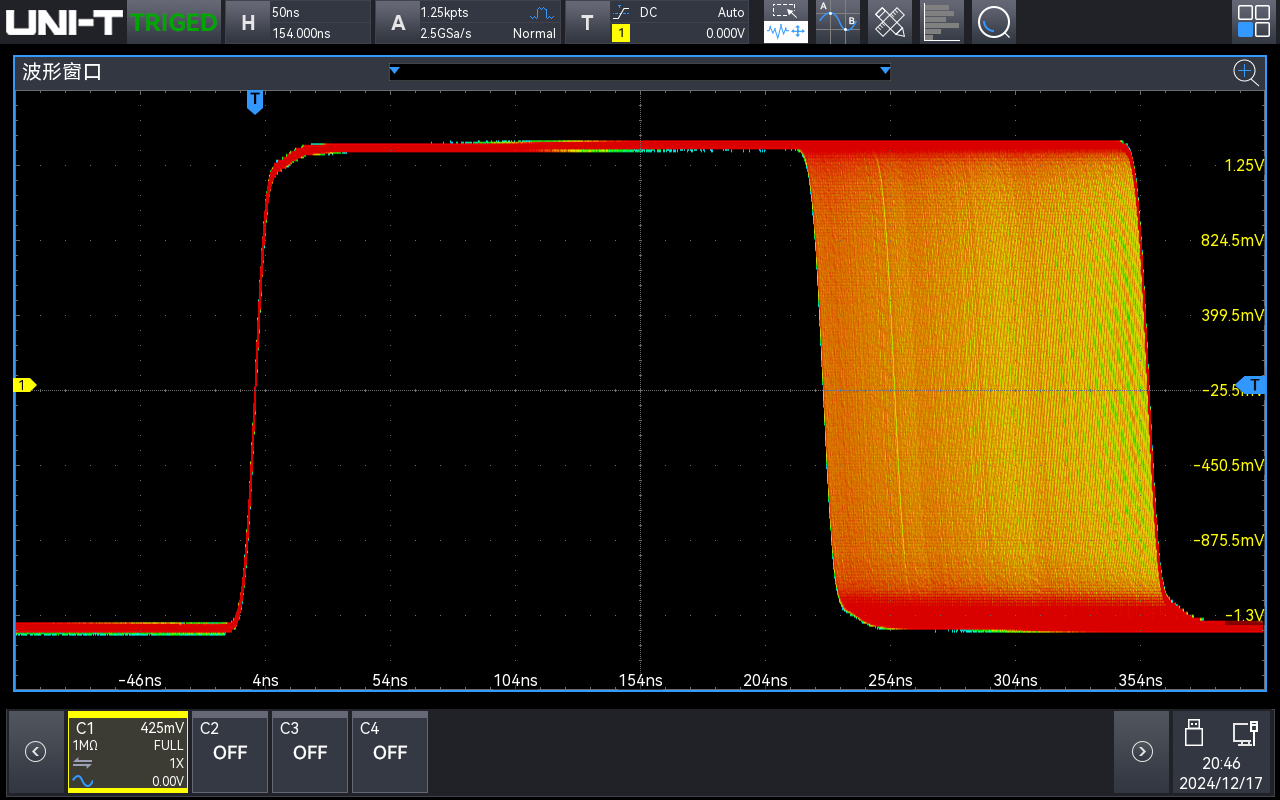

UItra Phosphor? 3.0
波形捕獲率高達250,000wfms/s
順序模式下達到1,000,000wfms/s
實時協議分析9種

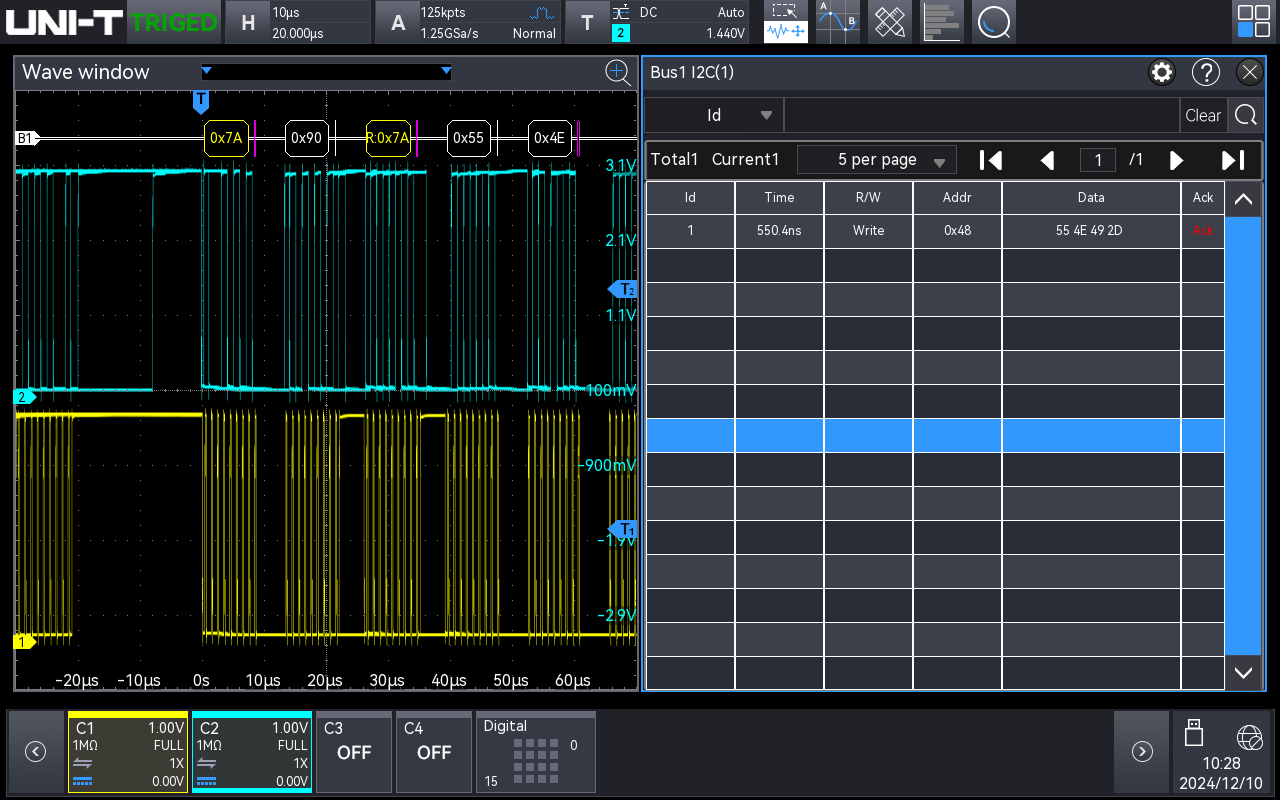

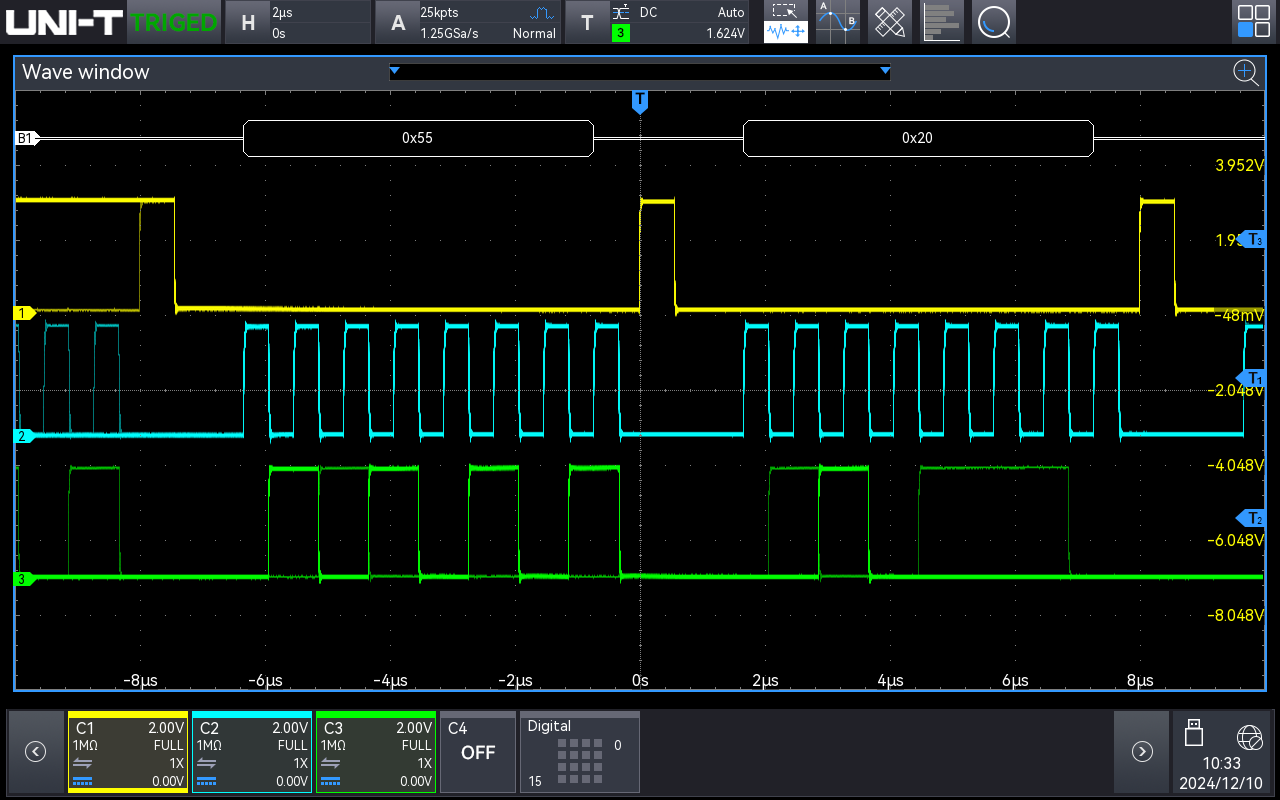

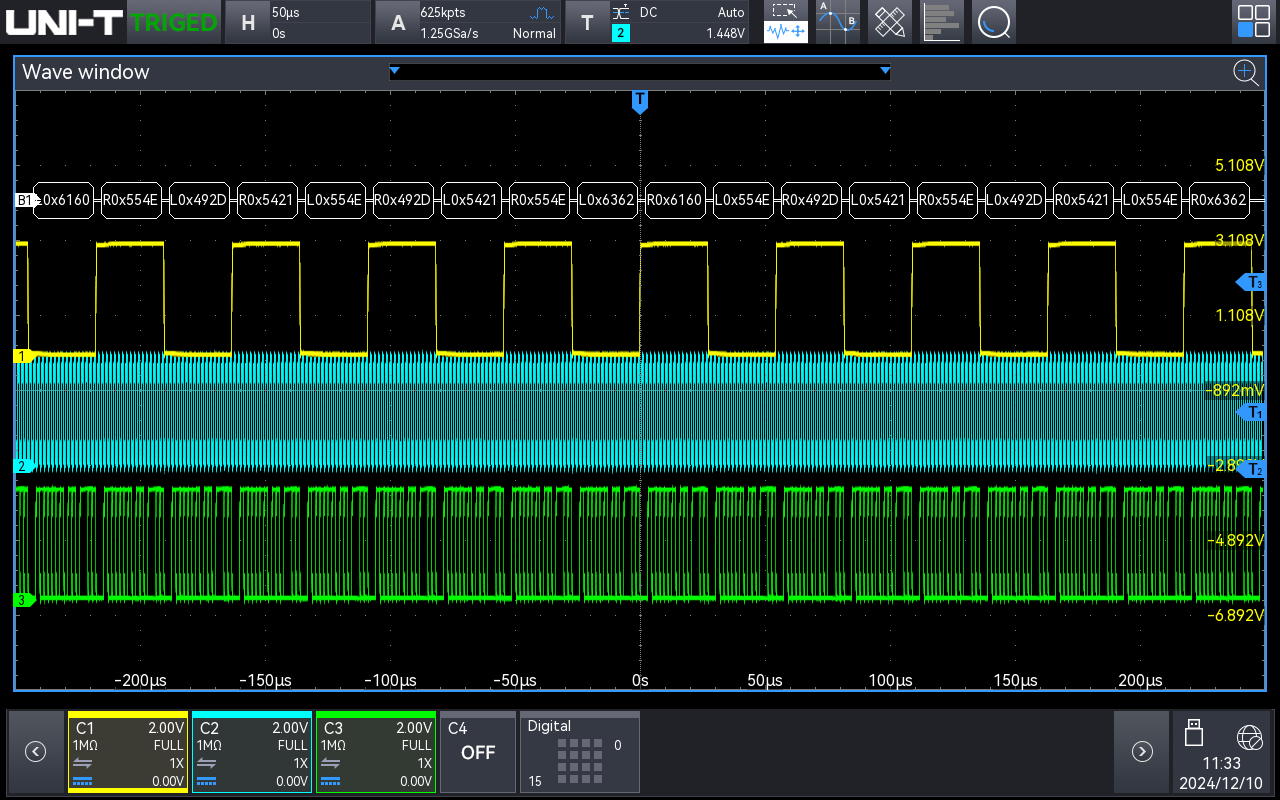

通用串行協議: UART? I2C? SPI? IIS(Audio)

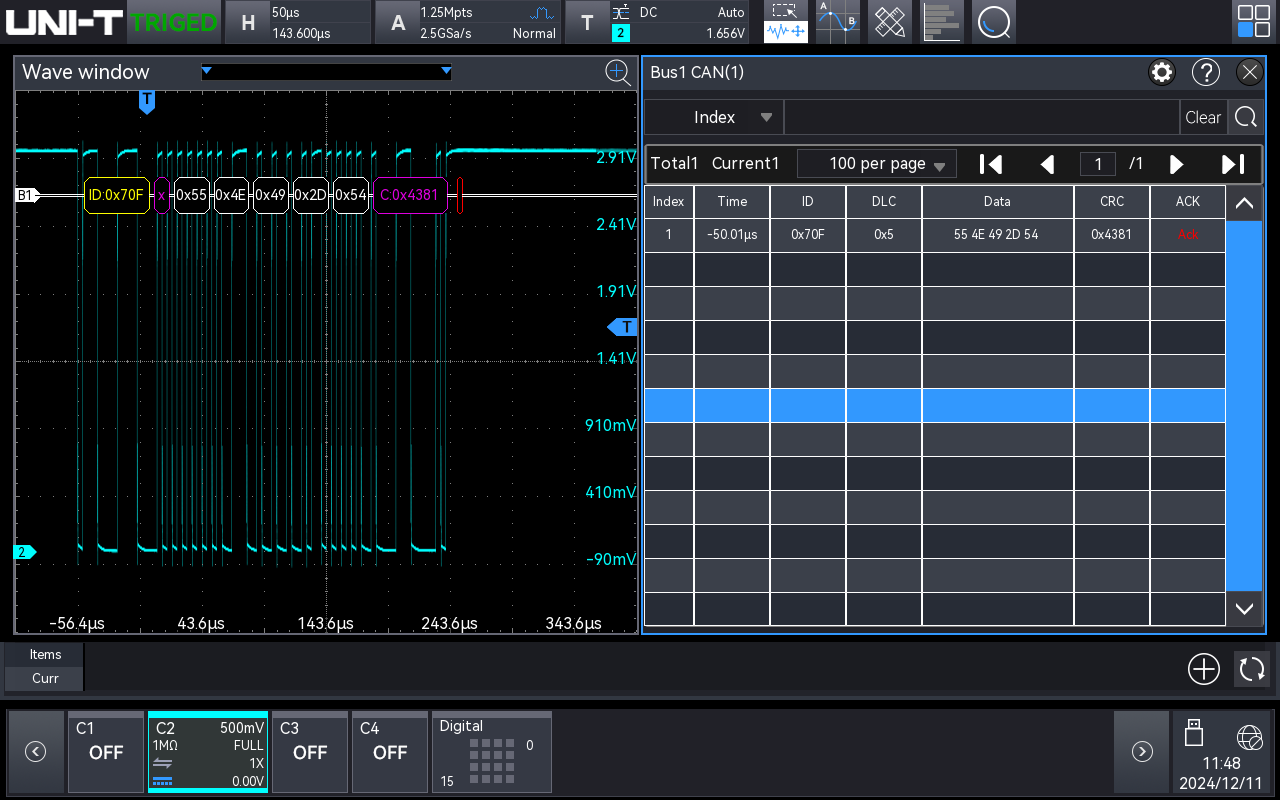

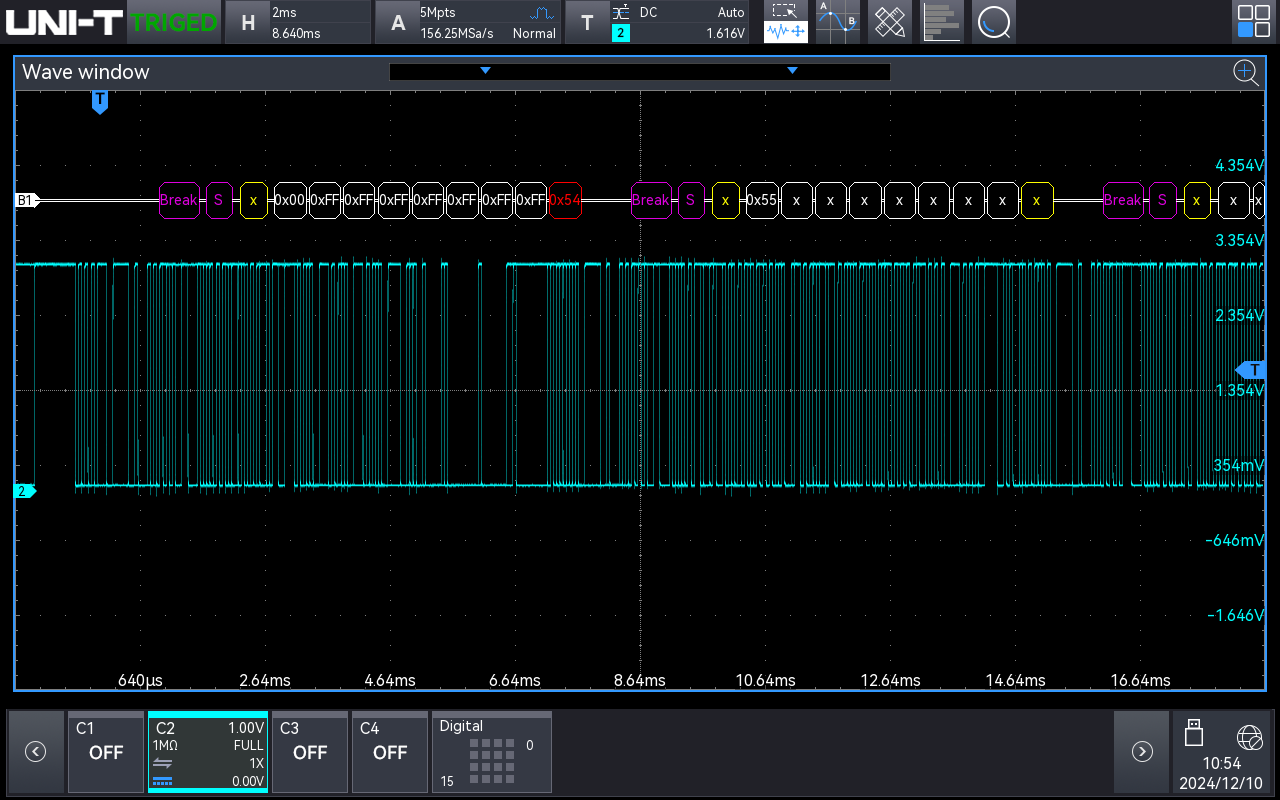

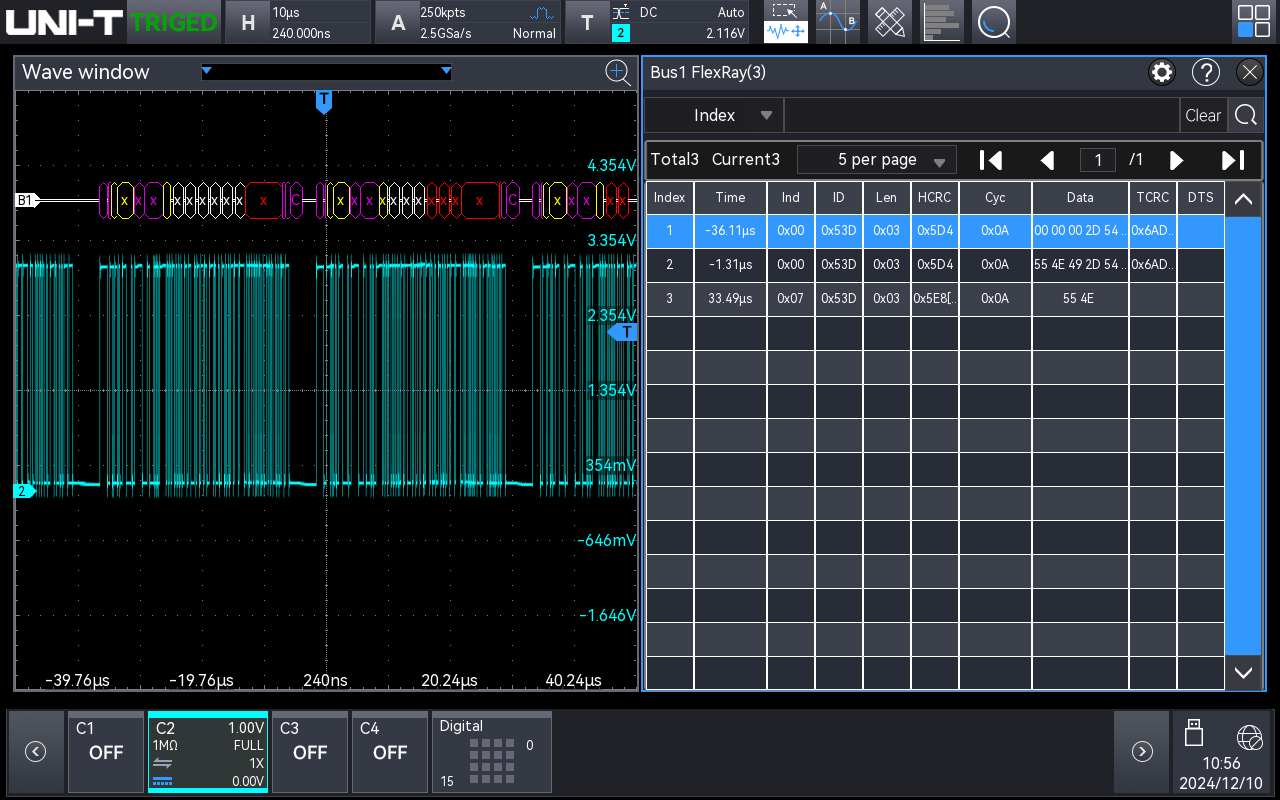

汽車&軌道協議: CAN? CAN-FD? LIN? FlexRay? SENT

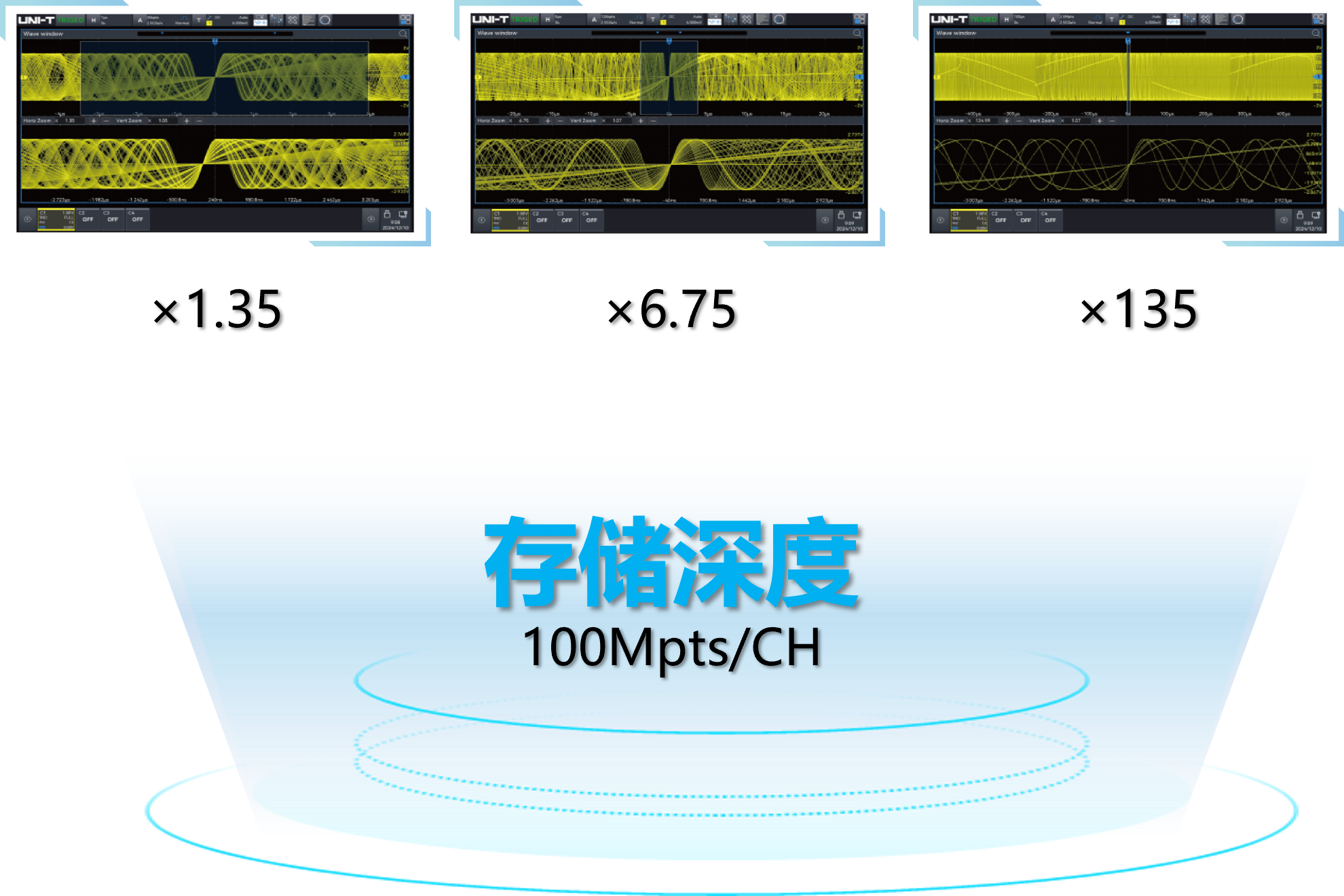

無極縮放
100Mpts每通道的數據存儲深度以及4096級硬件量化精度，配合時間、電壓刻度細調功能，可以實現信號在水平和垂直二維方向上無極縮放，精細完整的顯示信號細節。
高級運算
4Mpts + 4CH

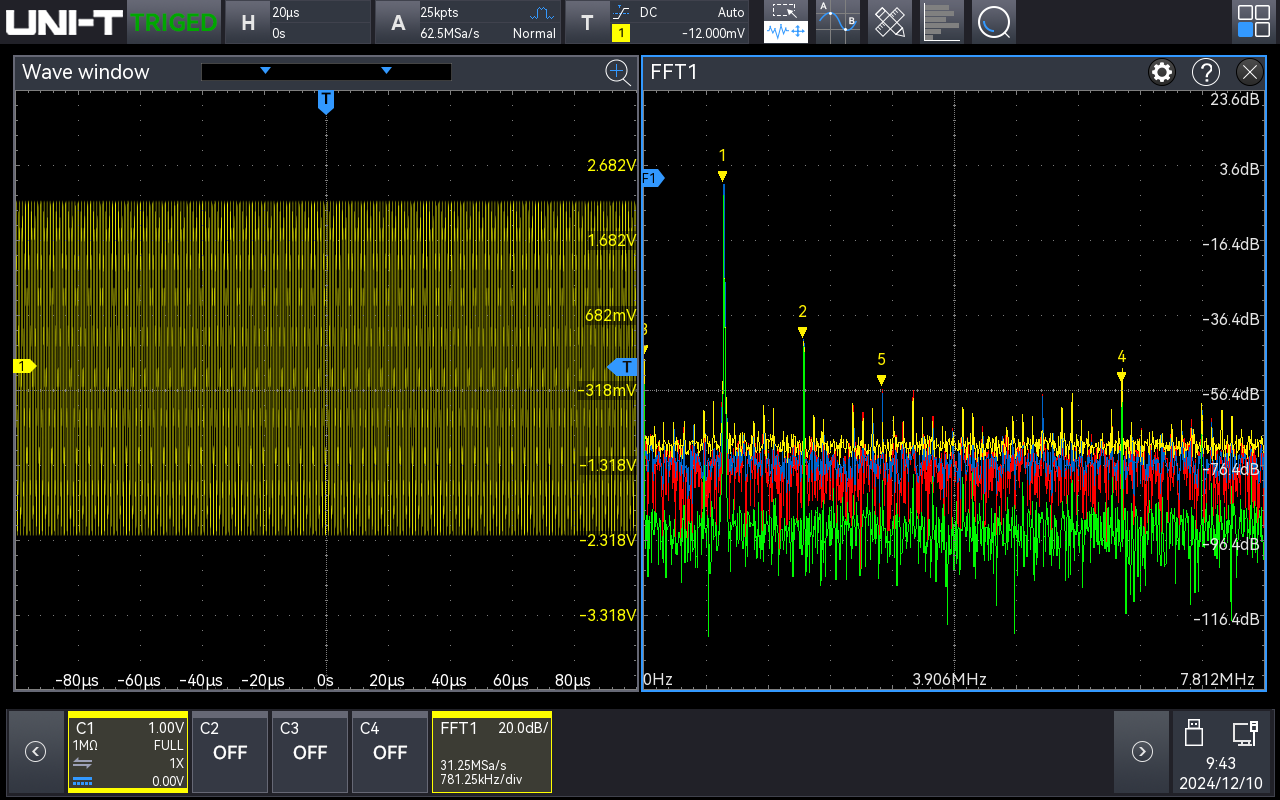

增強FFT

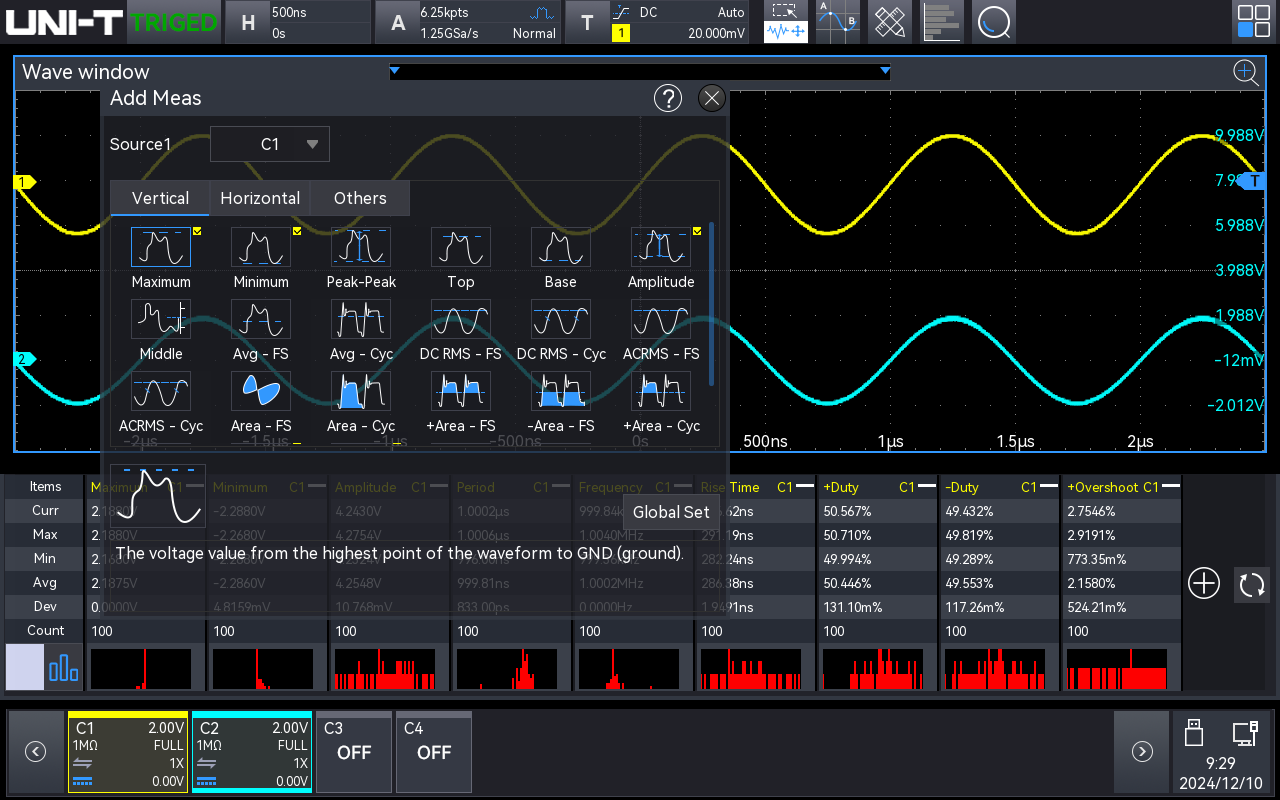

54種測量

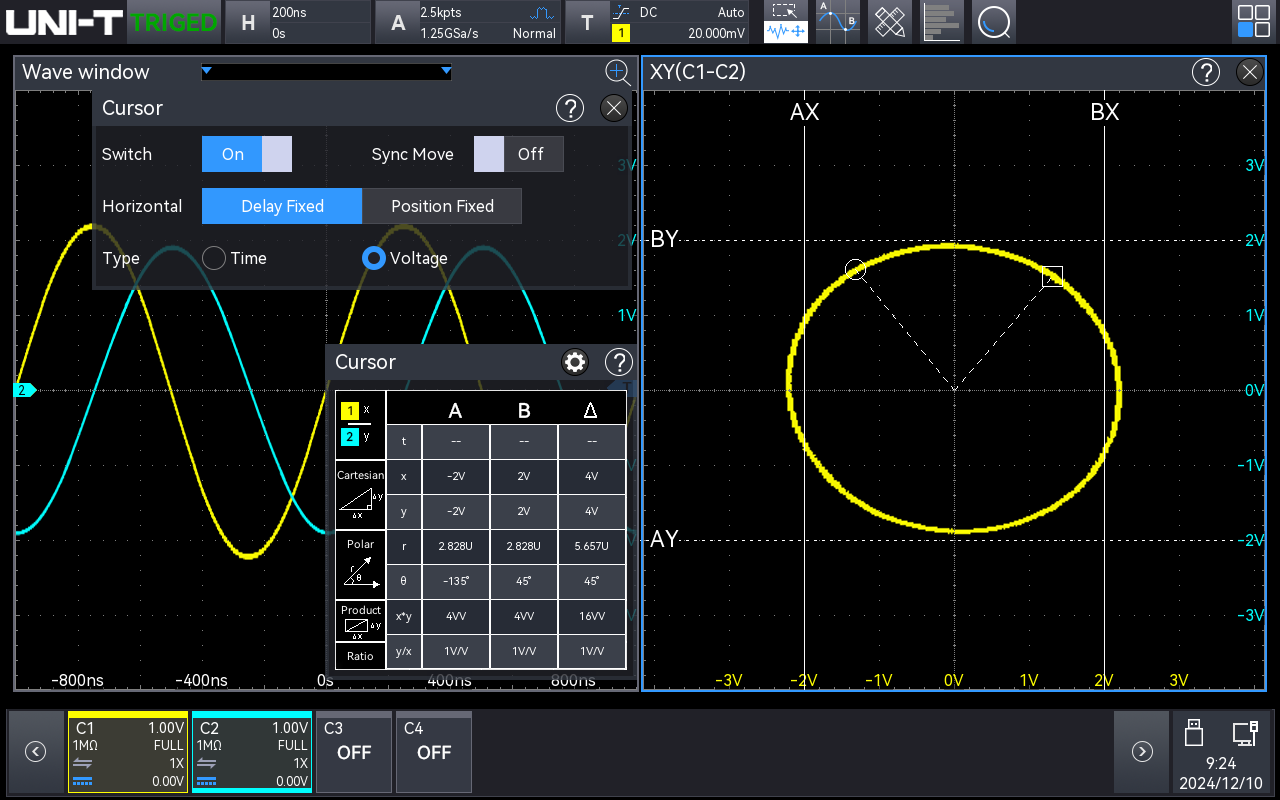

李沙育測量
數字濾波
高級函數表達
電源分析12種
-電能質量
-紋波分析
-諧波分析
-電源效率
-浪涌電流
-瞬態響應
-開關損耗
-啟動/關閉時間
-安全工作區
-穩定導通電阻
-轉換速率
-調制分析
為電源系統性能鑒定、穩定性評估與優化提供專業化解決方案
