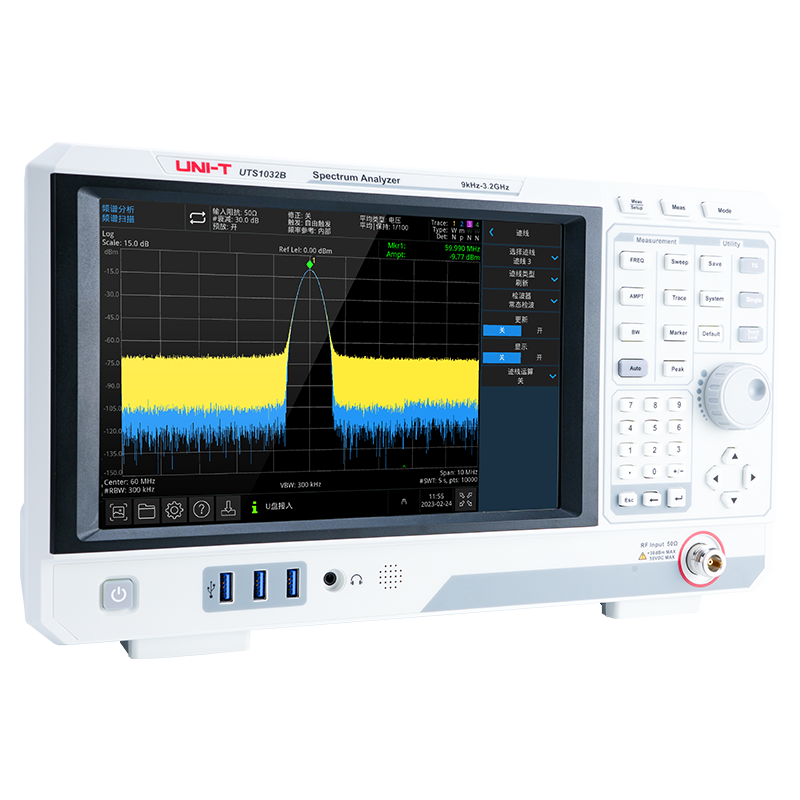

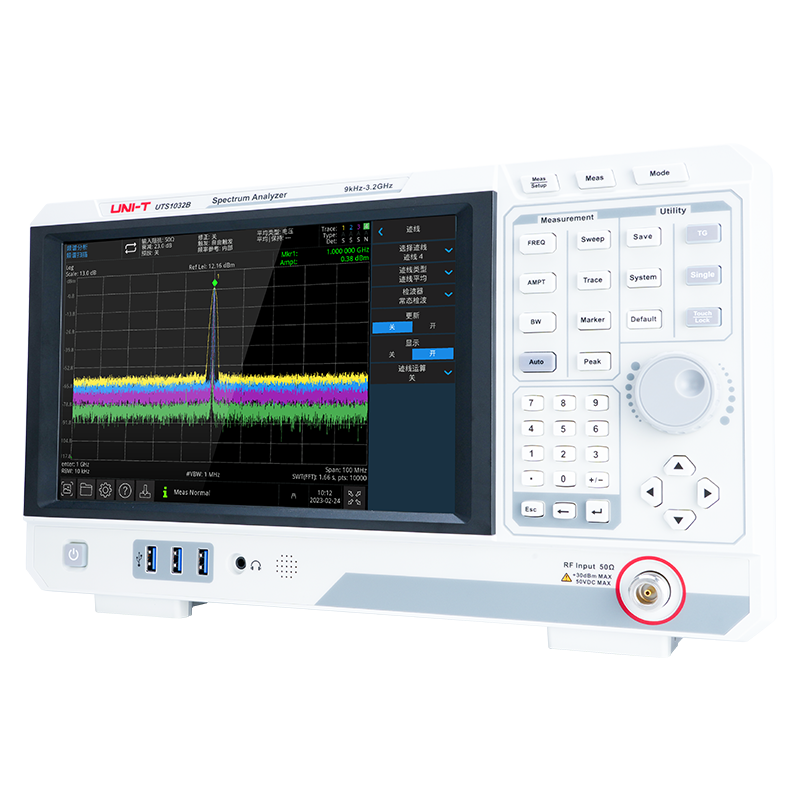

頻譜/信號分析儀
UTS1000B 系列
UTS1000B系列頻譜分析儀是一款具有9kHz到3.2GHz頻率范圍的掃頻式頻譜分析儀，采用成熟的數字中頻技術，采用10.1英寸高清電容觸摸顯示屏，同時具備穩定、優異的性能，是一款具有寬帶覆蓋和卓越性能的經濟型頻譜分析儀。不僅可應用于企業研發、工廠生產、維修等領域，同時也可以是科研、教育教學領域設備的優秀之選。
9kHz~3.2GHz 頻率范圍 1Hz 頻率分辨率 - 信號分析帶寬 1Hz~1MHz 分辨率帶寬 < -98dBc/Hz 相位噪聲 < -161dBm 顯示平均噪聲電平 - VNA opt. 帶跟蹤源
產品詳情

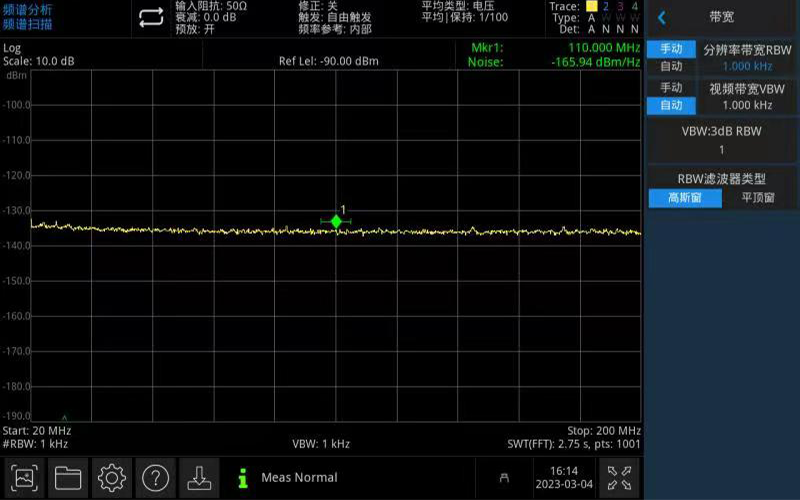

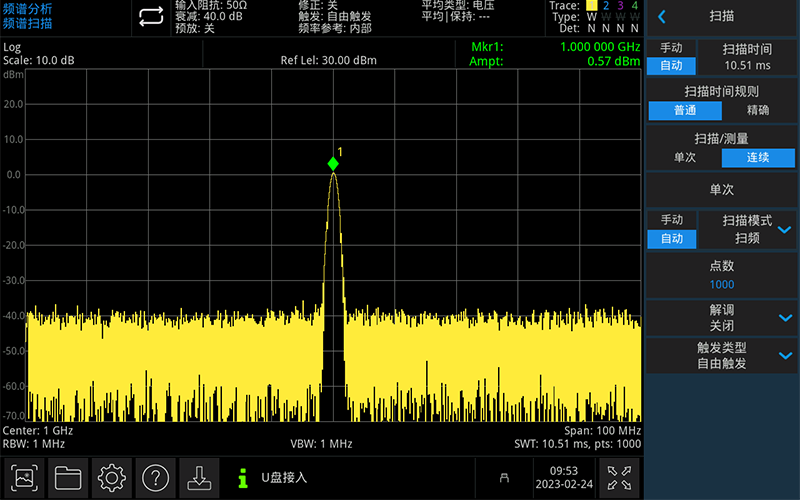

優異的本底噪聲
微弱信號的測試容易受到頻譜儀本身的本底噪聲影響。
UTS1000B 系列顯示平均噪聲電平低于-161dBm，有效的保證了對微小信號的測量能力。

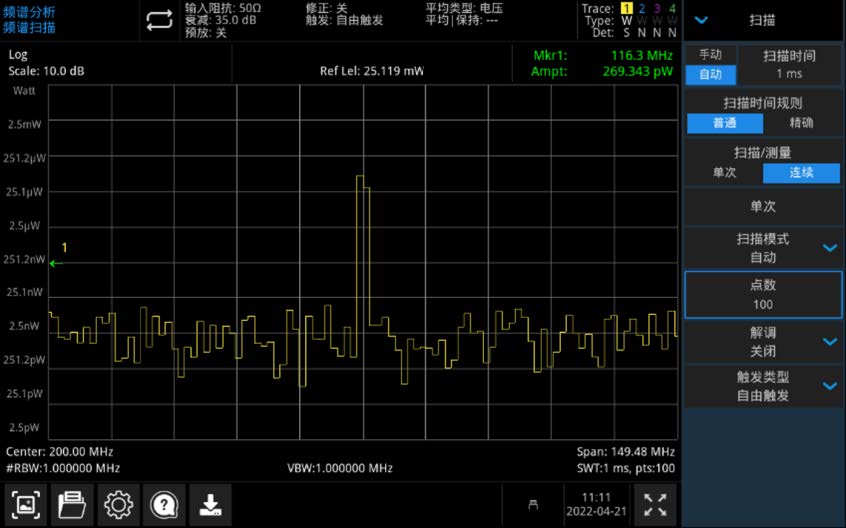

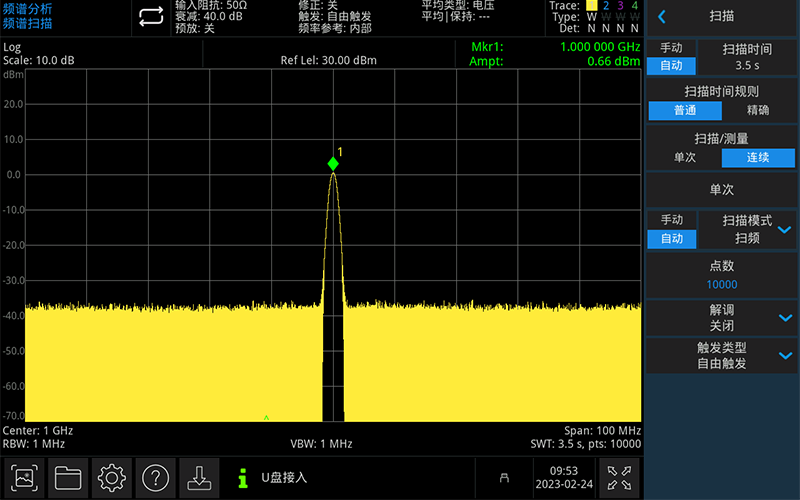

掃描點數高達10001
更多的掃描點可以提供更高的分辨率，UTS1000B系列提供最高10001個掃描點數，提升了偶發信號的捕獲能力，更易捕獲更多不易被發現的信號。
多種檢波方式
UTS1000B提供多種檢波方式，用戶可根據不同的信號類型進行選擇不同的檢波方式。
?正峰：連續信號
?負峰：連續信號
?采樣：噪聲隨機性
?標準：噪聲波動范圍
?平均：噪聲平均值
?準峰值：EMI測量

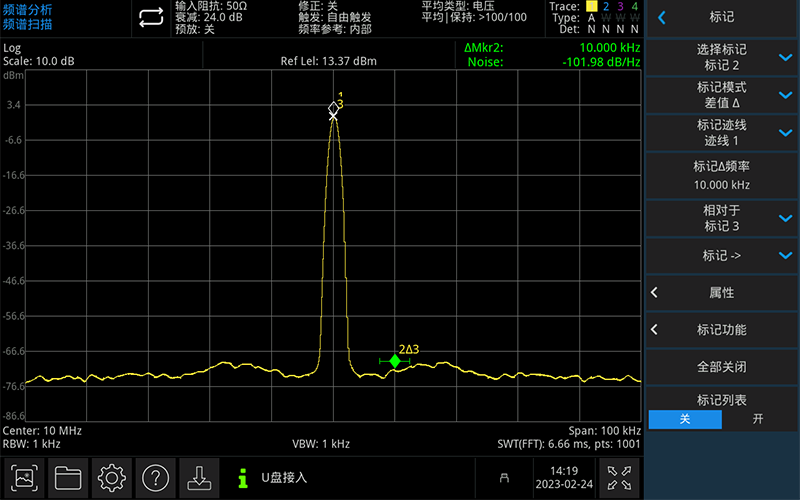

優異的相噪
-98 dBc/Hz@1 GHz，10 kHz offset，輕松測量更高速、抖動更低的時鐘源信號
8種高級測量
?通道功率
?時域功率
?占用帶寬
?三階交調

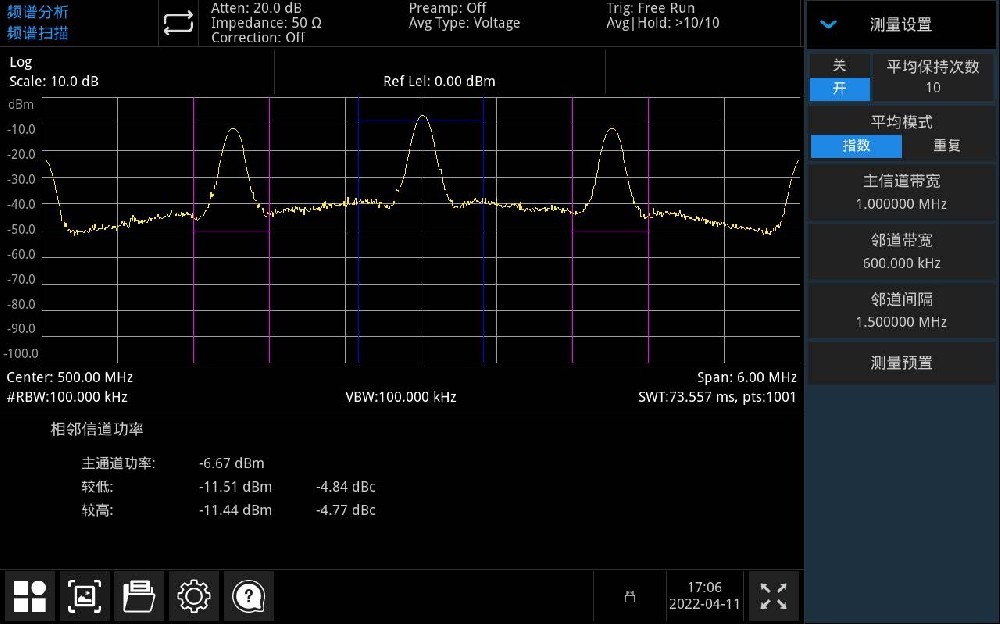

?相鄰信道功率
?頻譜監測
?載噪比
?諧波

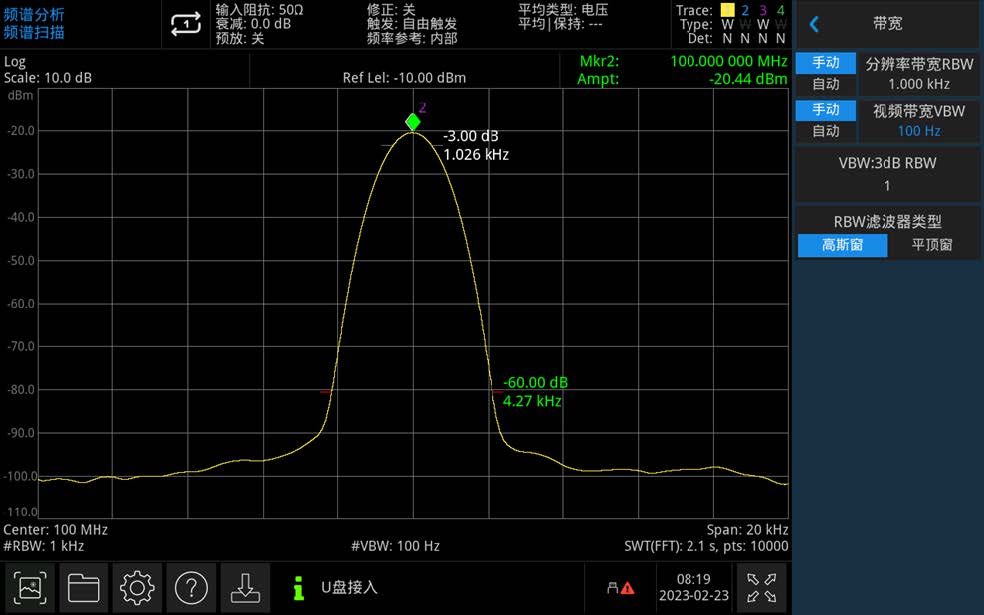

優異選擇性
?小于 4.8:1
?更好區分鄰近頻率
瀑布圖
可以直觀的查看指定頻域內各頻點的功率分量

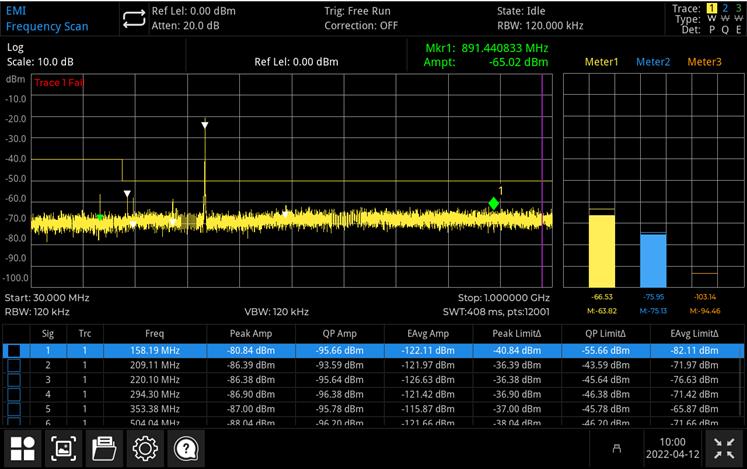

EMI測試應用
?內建CISPR帶寬和檢測器
?自動掃描多個段
?限制線和自動峰值/限制搜索
?使用不同檢測器的最多3條跡線
?記錄頻率顯示
?使用三個檢測器在標記或感興趣的信號上進行實時量測

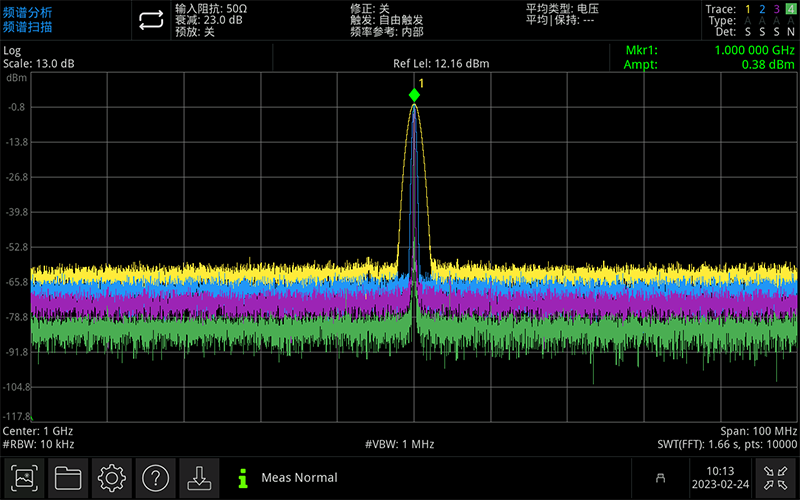

跡線分析
通過不同顏色的跡線清晰觀察比較改變RBW或檢波方式后的頻譜變化，多緯度觀測信號
激活選件分析
-高級測量選件（AMK）
-模擬解調分析選件（AMA）
-數字解調分析選件（VSA）
-EMI測量選件（EMI）
專業、深入、全面
幫助菜單內含SCPI
方便用戶進行二次開發控制
