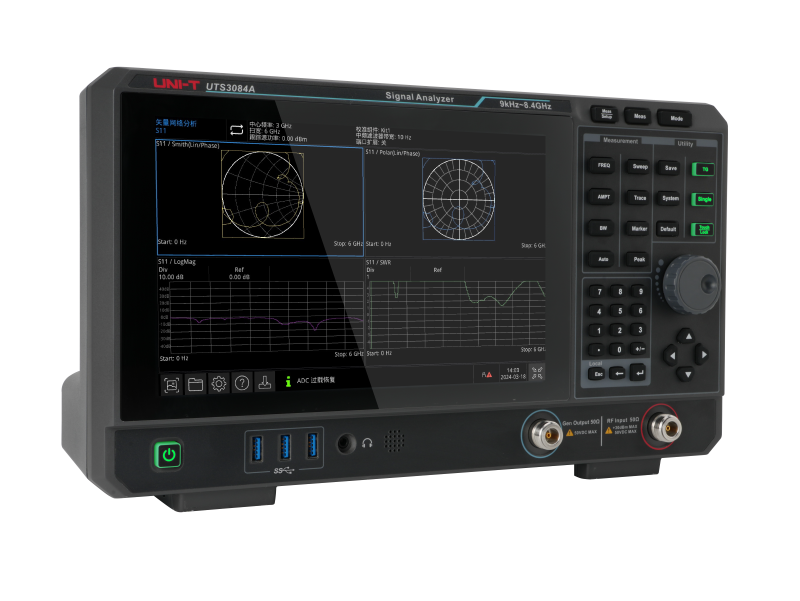

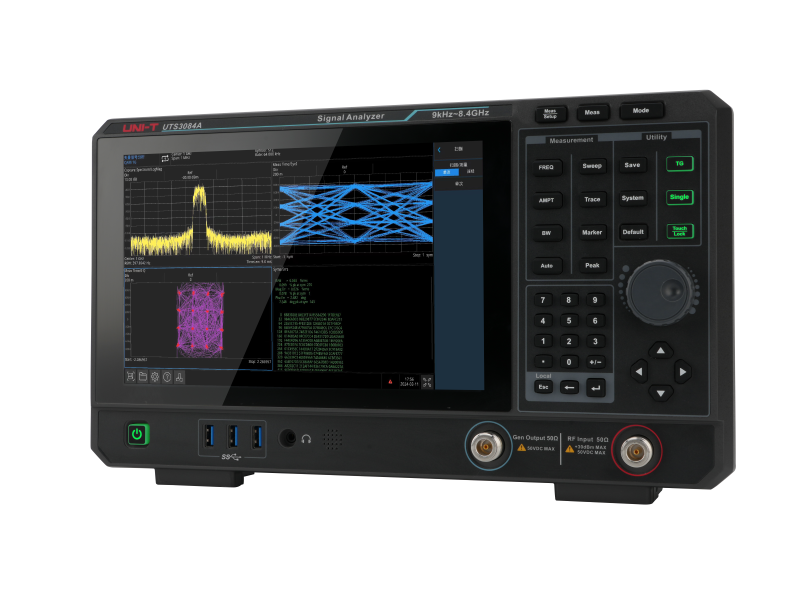

頻譜/信號分析儀
UTS3000A 系列
UTS3000A系列信號分析儀的測量頻率范圍可達9kHz~8.4GHz/6GHz/3.6GHz；實時頻譜信號分析帶寬最高到40MHz，全幅度精度<0.7dB，顯示平均噪聲電平＜-165dBm，相位噪聲<-102dBc/Hz，掃描點數最高40001點，最小分辨率帶寬1Hz，擁有非常強大的頻譜分析和實時信號分析能力；支持高級測量、EMI分析、IQ信號分析、LTE分析、5GNR信號分析及矢量網絡分析（VNA），能讓用戶掌握被測信號全方位的動態及細節，呈現完美的測試效果和提供更佳的解決方案。廣泛應用于電子研發與制造業，無線通信測量，射頻微波研發，電磁兼容預掃，半導體測量等眾多應用場景中。
9kHz~8.4GHz 頻率范圍 1Hz 頻率分辨率 40MHz(opt.) 信號分析帶寬 1Hz~10MHz 分辨率帶寬 < -102dBc/Hz 相位噪聲 < -165dBm 顯示平均噪聲電平 √ VNA √ 帶跟蹤源
產品詳情
實時頻譜分析
100%POI僅為6.68μs
在實時頻譜分析模式下，能捕獲到不易發現的異常信號
并且通過頻率模板觸發，可發現用戶關心的頻域信號
信號分析帶寬
信號分析帶寬10MHz/40MHz可選
可應用于實時頻譜監測，無線通信及組件測量和線性器件測量

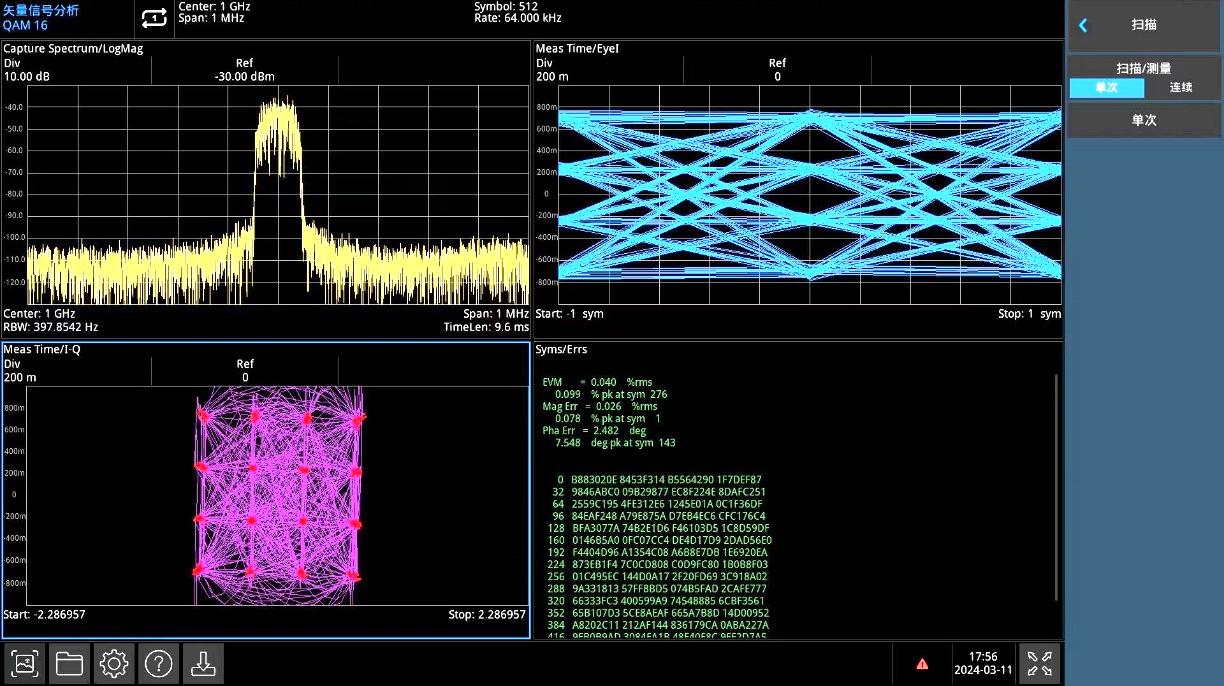

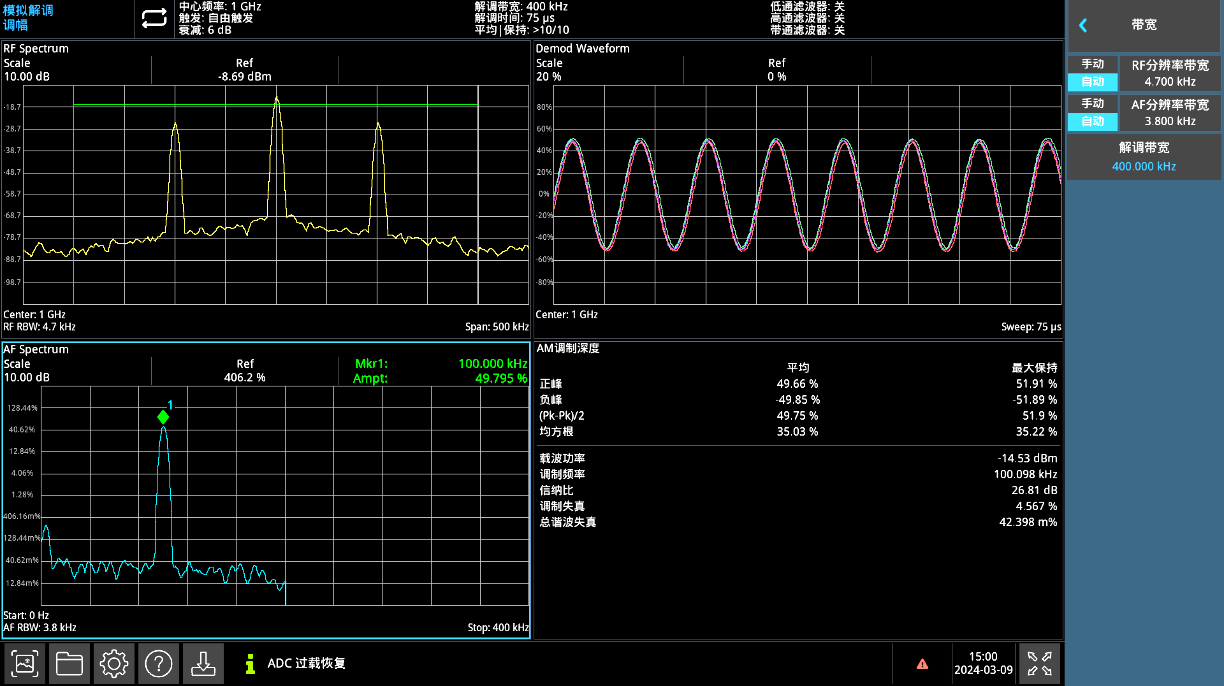

模擬/數字解調分析
模擬解調分析：AM、FM
數字解調分析：ASK、FSK、PSK、QAM、MSK等
支持誤差矢量幅度、幅度誤差、相位誤差等分析

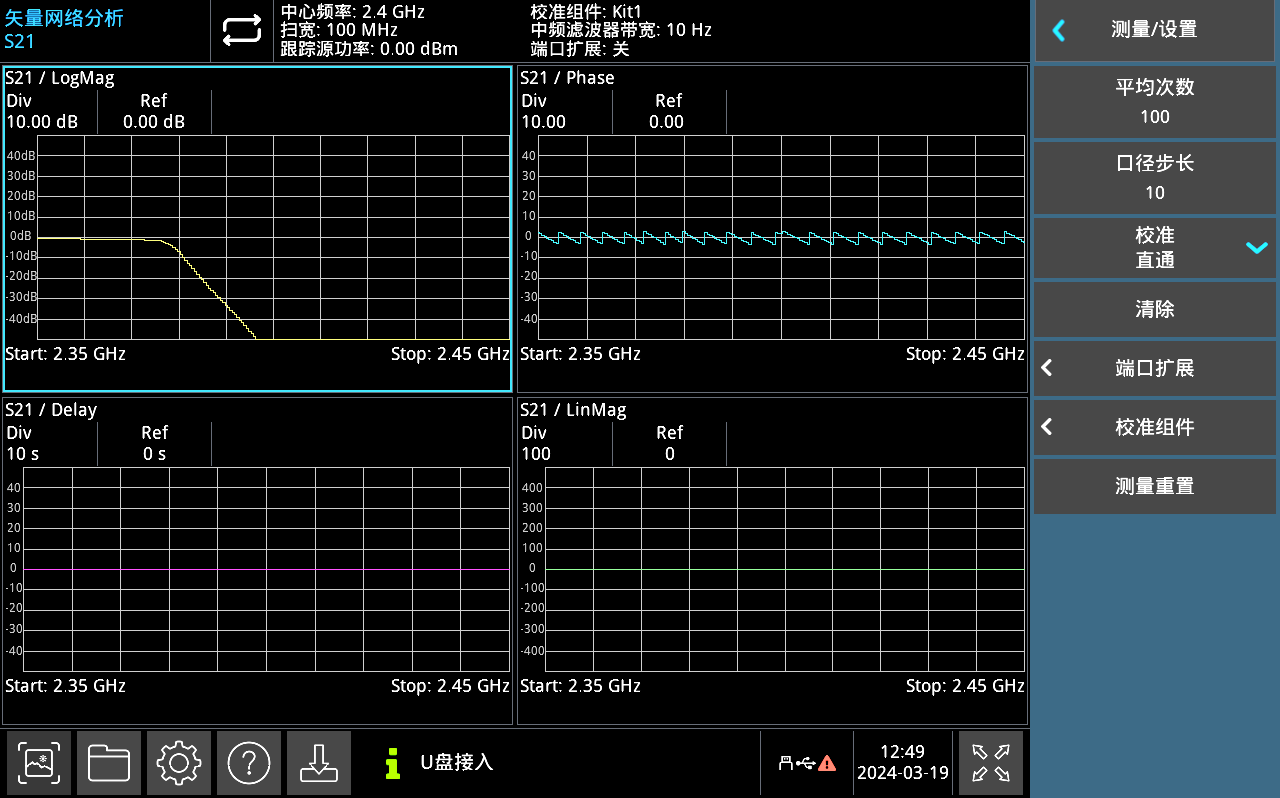

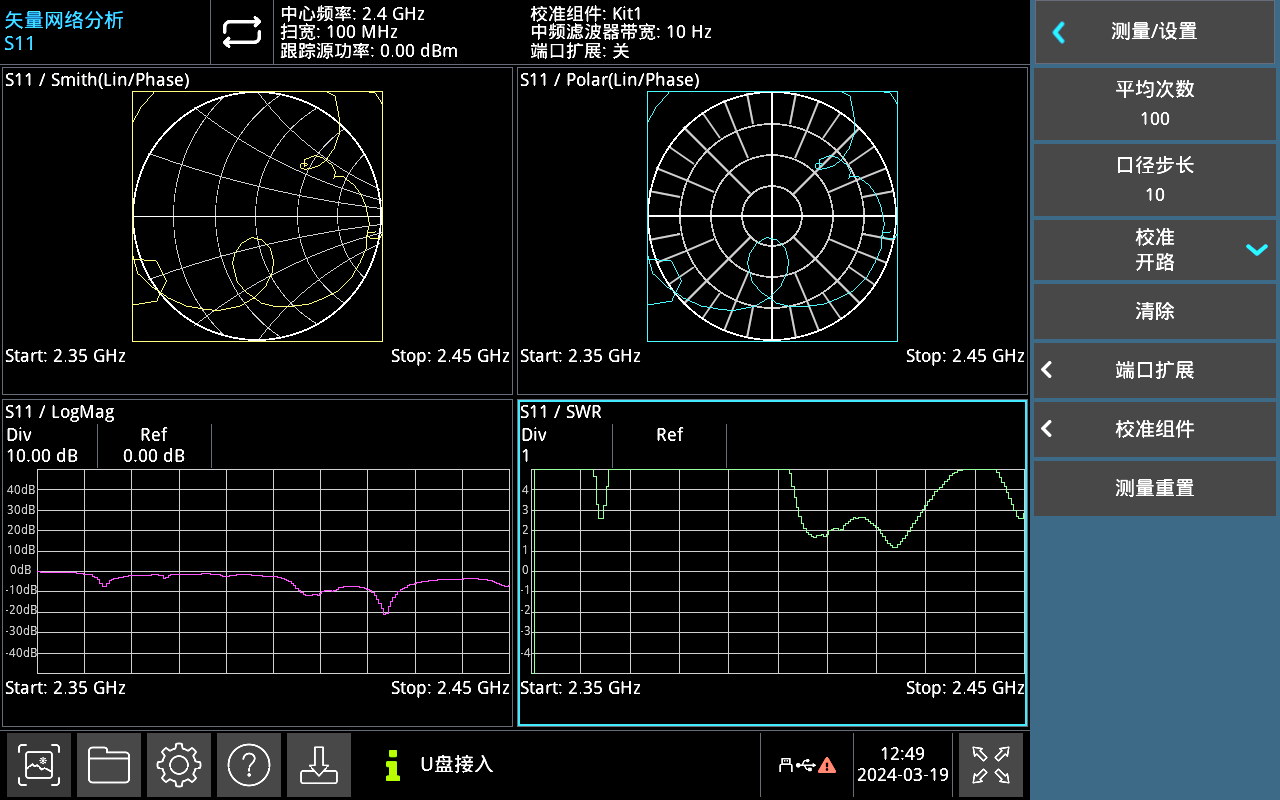

矢量網絡分析
內置VNA矢量網絡分析模式
可實現對元器件、電路網絡的S11、S21以及故障點定位的測量
通過史密斯圓圖、極坐標等多種顯示更精確地表征被測件的網絡特性
無線信號分析

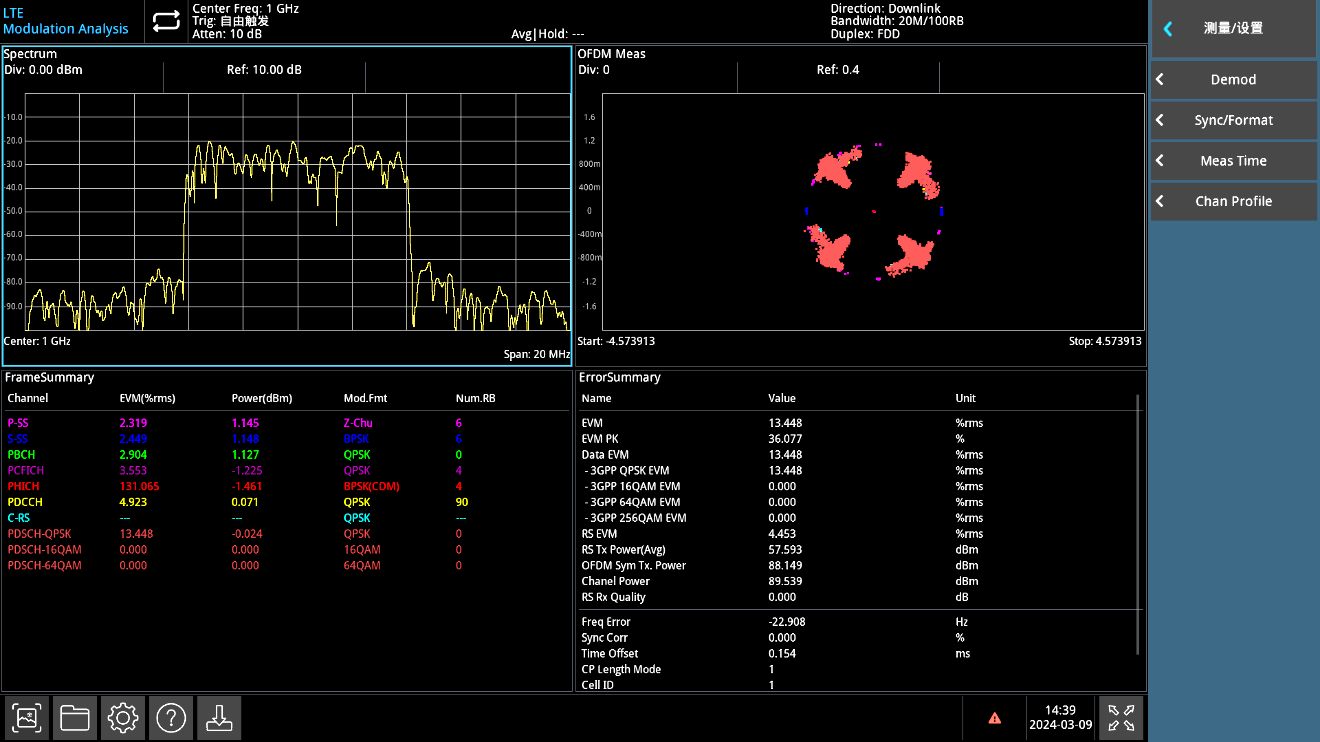

LTE 信號分析

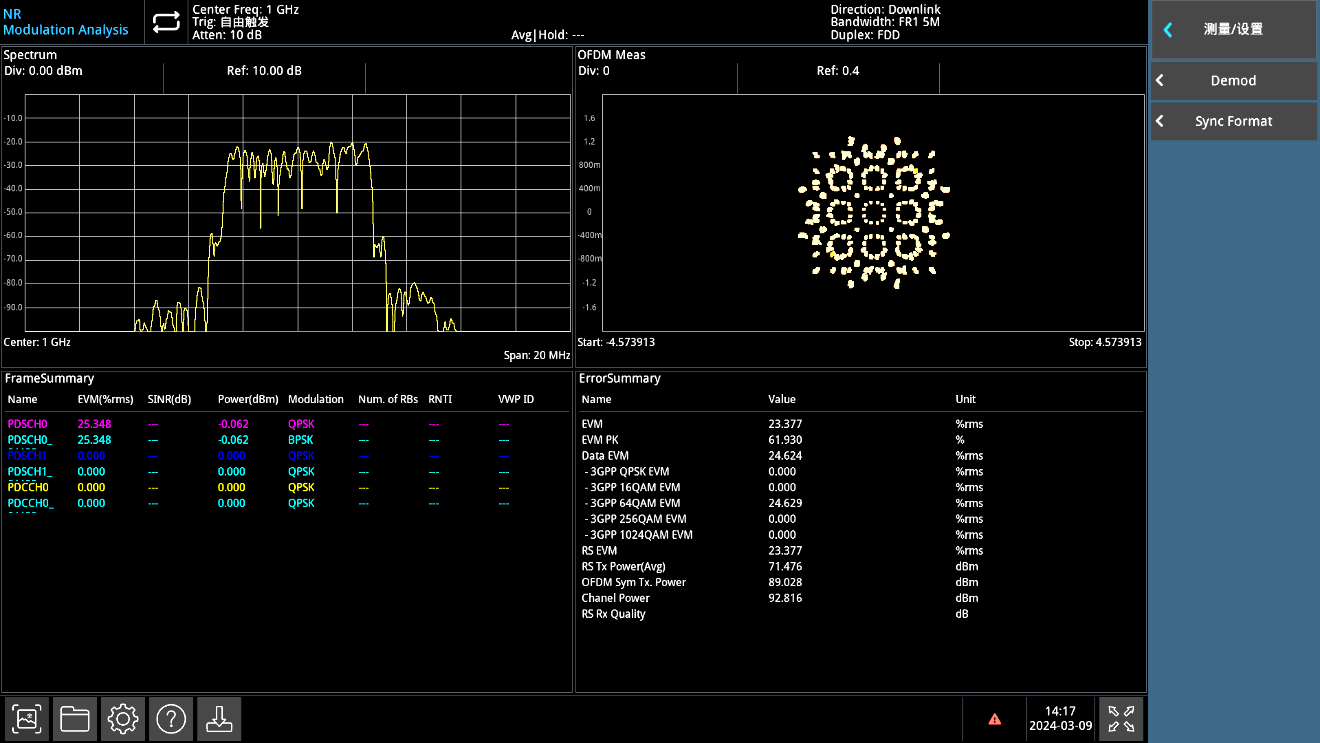

5G NR 信號分析
-支持3GPP發射機一鍵式測量
-支持信道功率、鄰道功率ACP、占用帶寬OBW、雜散發射、發射開/關功率等頻譜和功率測量
-支持星座圖、EVM、頻率誤差、符號時鐘誤差等調制分析測量
